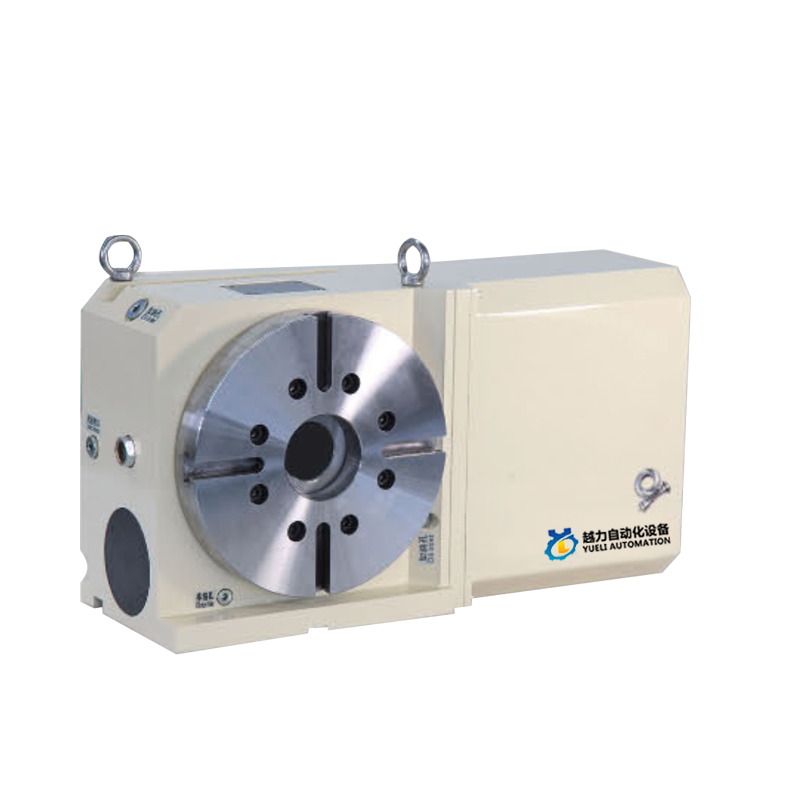

Yueli250 fireakset CAM pladespiller

CAM-type nul tilbageslag CNC-rotation

China Quality 250 fireakset CAM-pladespillerproducenter og -leverandører. YueLi er 250 fireakset CAM Pladespiller producent og leverandør i Kina.

Cam-roller transmissionsstruktur er vedtaget inde i produktet.

CAM aksel nåle rulleleje forkompression ingen spalte rullende drev.

Ingen glidende friktion, opretholder konstant ingen spaltekarakteristika.

Høj nøjagtighed af frem- og tilbagegående bevægelsesgentagelse.

Høj stivhed, høj effektivitet.

Forårsager ikke dårlig nøjagtighed på grund af temperaturstigning.

Intet behov for regelmæssig kalibrering og justering.

Arbejdsprincip og egenskaber for cam-type CNC pladespiller

Princippet om forladning

Sammenlignet med den traditionelle snekkegear type NC drejeskive, har rist CAM type NC drejeskive højere præcision

Driftskarakteristika for grad, høj hastighed, nul rygfrihed og tung belastning. Indgang aksiale knast

Nålerullelejet på udgangsakseltårnet på den konstant hastighedsdrivende buede overflade er forkomprimeret rullekontakttransmission,

For at opnå nul tilbageslag og højere hastighedsdrift, på grund af den rullende transmission næsten nul

Friktionsbevægelse, så mekanismen ikke kan opretholde nogen tilbageslagstransmission, høj præcisionspositionering og intet behov

Der bør udføres regelmæssigt kalibrerings- og justeringsarbejde. Gitter CAM type CNC pladespiller, Han ud af skaftet brug

Det store leje er anbragt på den runde ydervæg af akslen, og de to ender af CAM-indgangsakslen er sat med dobbelte lejer.

Det forbedrer også pladespillerens stabilitet og belastningskapacitet og kan bedre klare bearbejdningen Høj hastighed og kraftig skærekraft, forbedre bearbejdningsnøjagtigheden, effektiviteten og reducere omkostningerne.

Sammenligning af mekanismekarakteristika for CAM type nul tilbageslag NC pladespiller

Positioneringstid 90° (eksempel)

Hastighedskapacitet	Stivhed

Holdbarhed	3 Rulleleje

Yueli250  Referencedata

Yueli250 Dimensioner på pladespilleren
