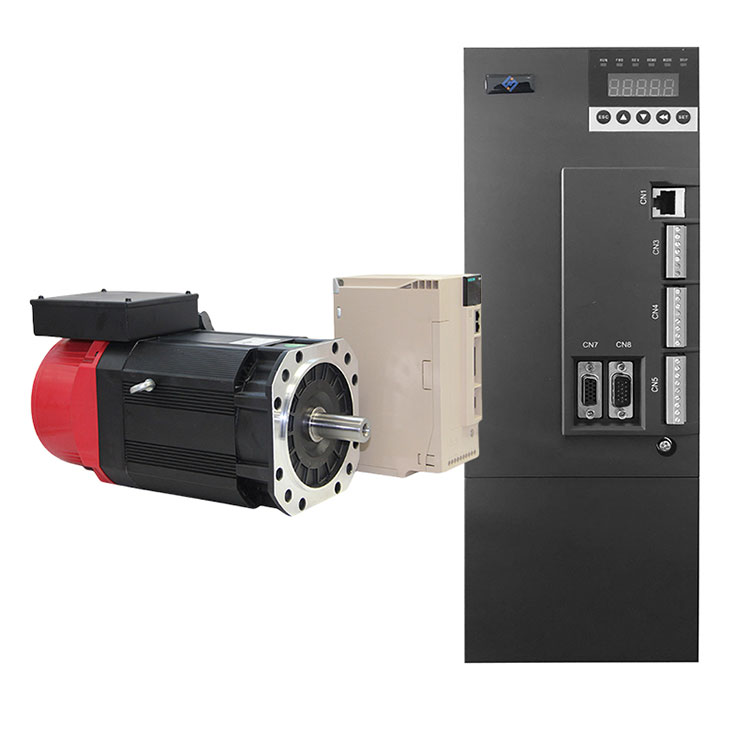

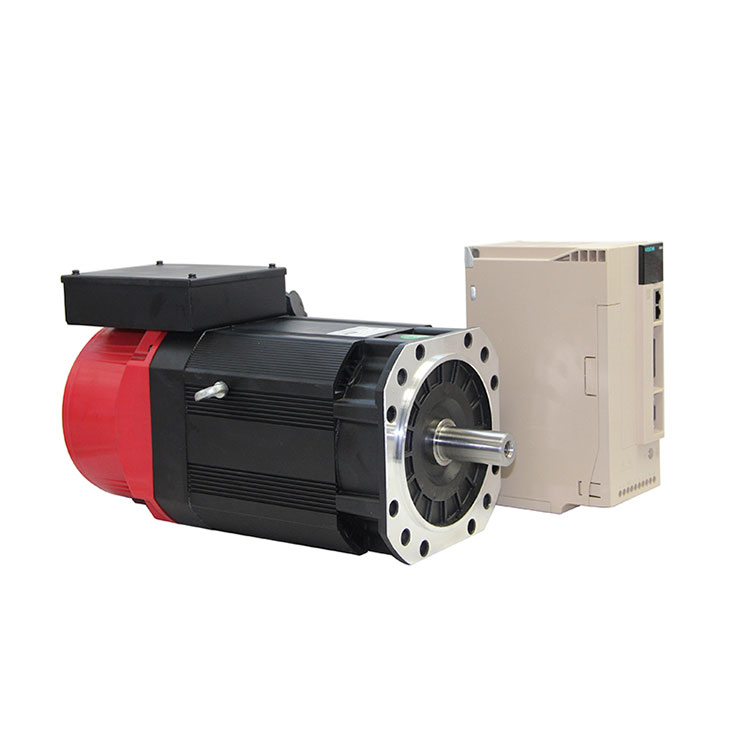

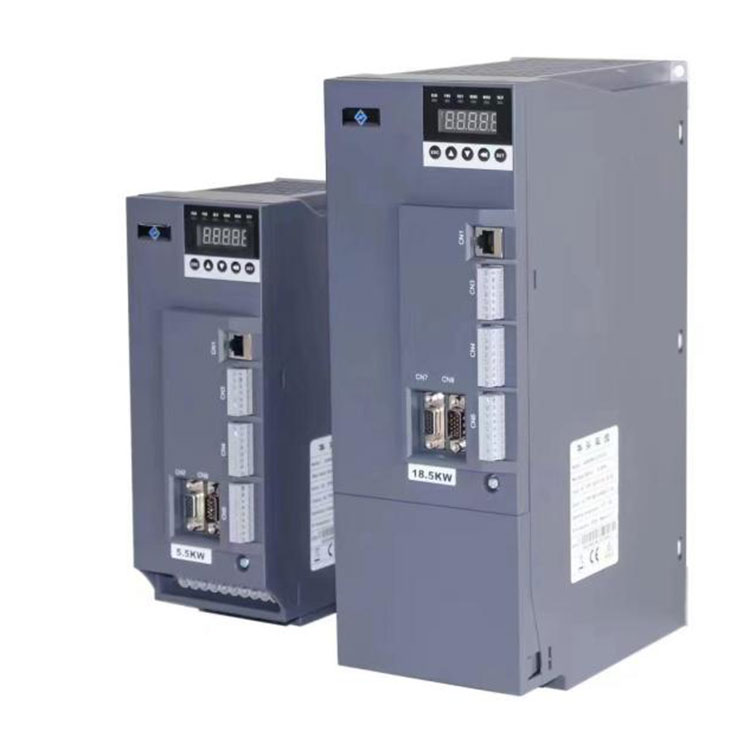

AC Servo Drive

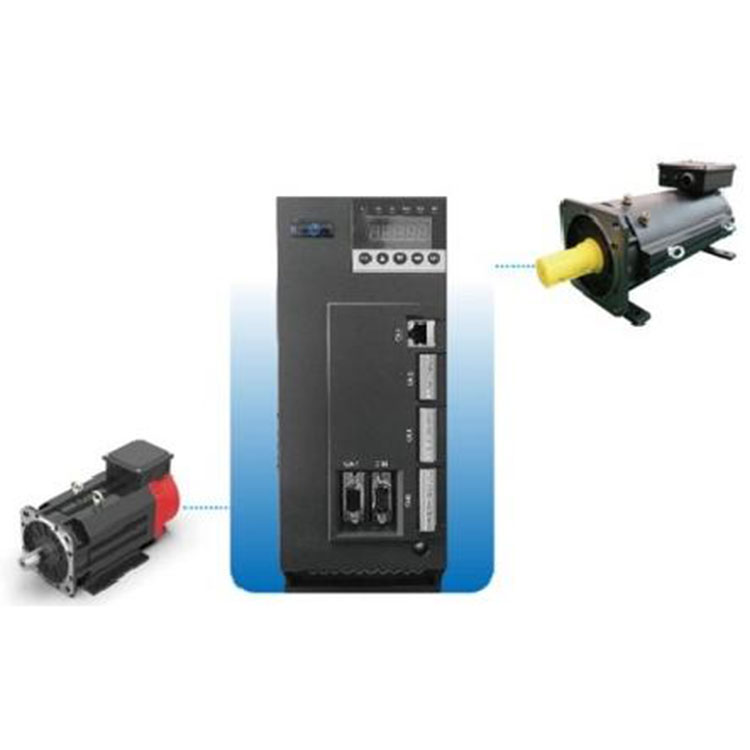

AS650-serien AC Servo Drive indser fuldt lukket loop-servokontrol af AC-induktionsmotorer og permanente magnetsynkrone motorer, integrerer hastighedskontrol, positionskontrol og drejningsmomentkontrol.
Send forespørgsel
Produkt beskrivelse
AS650
AS650-serien AC Servo Drive indser fuldt lukket loop-servokontrol af AC-induktionsmotorer og permanente magnetsynkrone motorer, integrerer hastighedskontrol, positionskontrol og drejningsmomentkontrol.
AS650 Series AC Servo Drive har rige grænseflader, enkel drift og standardapplikationer kan fejlsøges gratis, hvilket giver stor bekvemmelighed for mekaniske designingeniører i udvælgelse, design og fejlsøgning. Praktiske grænseflader med CNC -systemer og PLC -systemer med større indenlandske og udenlandske mærker gør dit mekaniske design mere fleksibelt og demonstrerer fuldt ud din konkurrencefordel.
Som en højeffekt servo-drevenhed er AS650 Series AC Servo Drive især omkostningseffektivt i højeffekt servo-drev-applikationer såsom spindelstyring af CNC-maskinværktøjer, smedningsudstyr, udskrivningsudstyr, hydrauliske servosystemer og trådtegningudstyr.

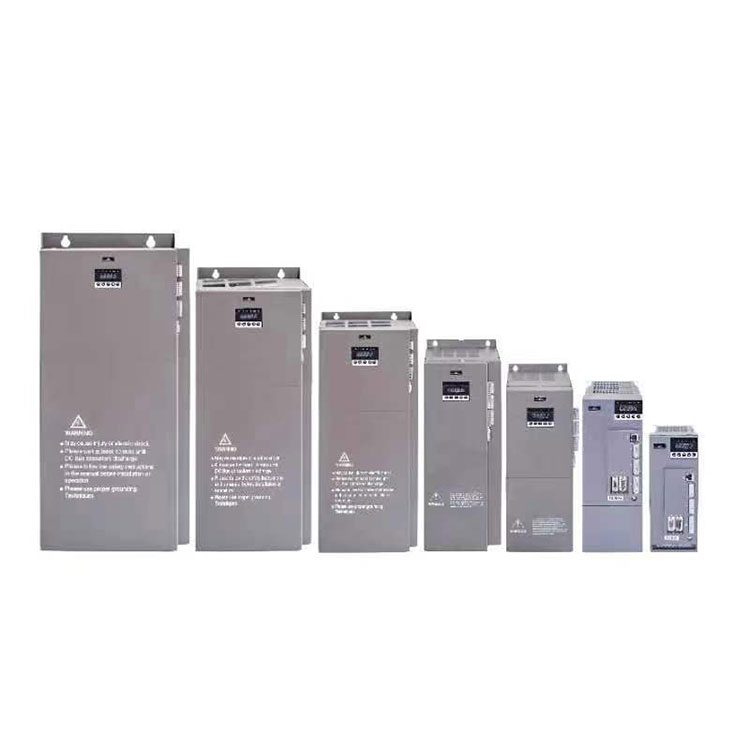

Servo drev dimensioner
|
Power (KW) |
A (mm |
B (mm) |
H (mm) |
W (mm) |
D (mm) |
Montering af huldiameter (mm) |
Bemærkning |
|
Installationsdimensioner |
Dimensioner |
||||||
|
4.0-7.5 |
90 |
251 |
262 |
100 |
155.8 |
|
|
|
11-18.5 |
108/90 |
341 |
353 |
120 |
207 |
7 |
— |
|
22 |
110 |
386 |
398 |
147 |
263 |
7 |
— |
|
30-37 |
130 |
445 |
456 |
172 |
259 |
7 |
|
|
45-75 |
177 |
544 |
560 |
240.5 |
330 |
7/6 |
— |
|
90-110 |
195 |
615 |
638 |
270.5 |
370 |
10 |
|
|
132-160 |
220 |
715.5 |
738 |
349 |
413 |
10 |
|
Kørseludvælgelsestabel
|
serie |
model |
Indgangseffekt |
Batterikapacitet (KVA) |
Indgangsstrøm (a) |
Outputstrøm (a) |
Adaptiv motor (KW) |
Bremseenhed |
Tilpasningsafstand (Q/KW) |
Bremsemodstandsmængde |
|
|
AS650 |
2R2T3 |
3PH 380V 50/60Hz Spændingsområde 304 ~ 456V Spændingsubalancehastighed mindre end 3% frekvens ubalancefrekvens mindre end 3% |
4.8 |
|
6 |
2.2 |
Indbygget |
75/0,8 |
|
|
|
004T34 |
6 |
10.7 |
9 |
4 |
50/1.0 |
|
||||
|
5R5T3* |
8.6 |
15.5 |
13 |
5.5 |
50/1.5 |
|
||||
|
7r5t3* |
11.2 |
20.5 |
17 |
7.5 |
40/2 |
|
||||
|
011t3* |
17 |
26 |
25 |
11 |
32/2 |
|
||||
|
015T34 |
21 |
35 |
32 |
15 |
20/2.5 |
|
||||
|
018t3* |
24 |
38.5 |
37 |
18.5 |
32/2 |
|
||||
|
022T3 ' |
30 |
46.5 |
45 |
22 |
32/2 |
2 |
||||
|
030t3* |
40 |
62 |
60 |
30 |
20/2.5 |
|
||||
|
037T3* |
50 |
76 |
75 |
37 |
20/2.5 |
2 |
||||
|
045T3* |
60 |
92 |
90 |
45 |
16/2.5 |
|
||||
|
055T3* |
72 |
113 |
110 |
55 |
16/2.5 |
|
||||
|
075T3 ' |
100 |
157 |
150 |
75 |
16/2.5 |
|
||||
|
093T3* |
116 |
180 |
170 |
93 |
16/2.5 |
|
||||
|
110T3* |
160 |
214 |
210 |
110 |
16/2.5 |
|
||||
|
132T3* |
192 |
256 |
253 |
132 |
16/2.5 |
|
||||
|
160t3* |
231 |
307 |
304 |
160 |
ingen |
|
|
|||
|
*Bemærk: Ud over E inkluderer modellen suffikser R og C. For strøm på 185 kW og derover, skal du konsultere producenten |
||||||||||
Trådvalgstabel
|
Materielt navn |
Specifikationer |
Bemærkning |
|
AS650 Series Servo 3M Single Encoder Feedback Cable |
CB650ME-A-3000-T/CB650ME-B-3000-T (med luftfartsstik) |
Enkelt kodningsdrev standard |
|
AS650 Series Servo 3M System Command Feedback Cable |
CB650MS-A-3000-T/CB650MS-B-3000-T (Foryntec System kun) |
|
|
AS650 Series Servo 3M Dual Encoder feedback kabel |
CB650MD-A-3000-T/CB650MD-B-3000-T (med luftfartsstik) |
Dobbeltkodere drivere kommer standard |
|
AS650 Series Servo 3M System Command Feedback Cable |
CB650MS-A-3000-T/CB650MS-B-3000-T (kun til syntec-system) |
|
|
*Bemærk: Værdien i specifikationsmodellen angiver længden, såsom "CB650MD-A-3000-T", hvilket betyder, at kabellængden er 3 meter. Kabler i andre længder er valgfri. Hvis der kræves 5 meter, er modelnummeret "CB650MD-A-5000-T", og andre længder er ens. De almindelige længder er 5 meter, 8 meter og 10 meter. |
||
Vores fordele
Fremragende kontrolydelse:
Kan perfekt realisere VF-kontrol, open-loop-vektorkontrol og fuld-lukket loop-servo-kontrol af AC-induktionsmotorer og permanent magnetsynkrone motorer
Ultra-lav hastighed stabil drift og høj drejningsmomentudgang
God dynamisk responsydelse
Når du kører uden belastning, når drevstrømmen minimum og maksimerer energibesparende drev
Positionskontrol og drejningsmomentkontrol har højere præcision
Optimeret aktuel algoritme og hardwarekonfiguration gør førerens overbelastningskapacitet stærkere
Rige interface -funktioner
7 Input/2 Output Switch Input/Output Interface, 2 Relay Output Ports
3 analoge input, 1 analog outputgrænseflade
2 Encoder -inputgrænseflader, 1 Encoder -outputgrænseflade
1 højhastighedsimpulsinputgrænseflade
1 gruppe af multifunktionsdifferentiel pulsinputgrænseflade
Standard RS232 Kommunikationsgrænseflade
Mechatrolink-lll Ethercat High-Speed Ethernet Bus Interface
Rige og kraftfulde kontrolfunktioner
Fuldt lukket loop-vektordrev kan helt realisere nøjagtigt:
Hastighedskontrol
Drejningsmomentkontrol
Position (vinkel) kontrol
Master-Slave Drive, elektronisk gearfunktion
Enkeltakse positionering og andre funktioner
Ekstern tryksensor kan anvendes på hydraulisk servokontrolsystem
Fremragende kontrolydelse
Kontrol med fast længde
Crimp -spændingskontrol
