Kerneprøvetagning uden for glidestyret

High-end fuldautomatisk kold kerneboks kerne skyde maskine. Horisontal skimmel afsked

◆ Udstyrsintroduktion:

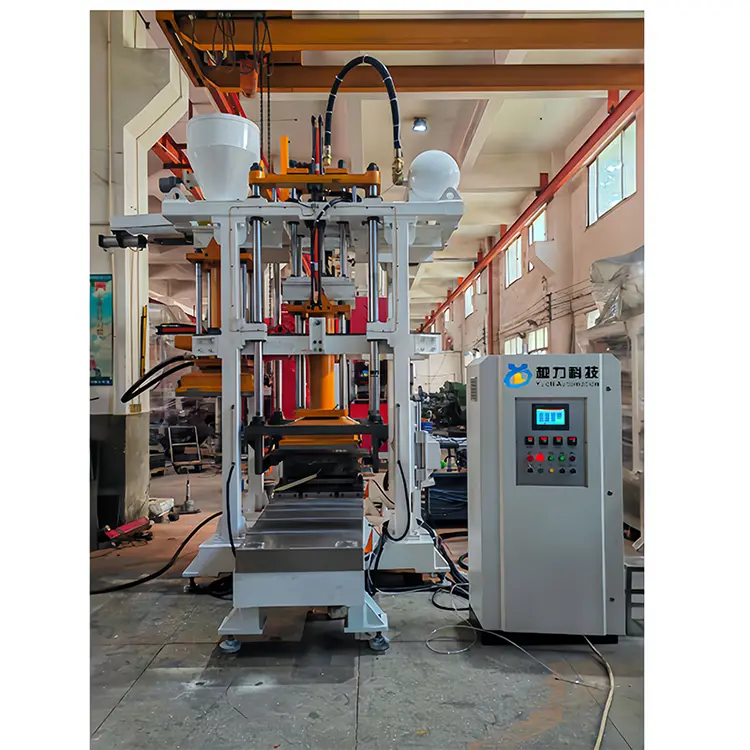

[Fuldautomatisk Cold Core Box Core Shooting Machine. Horisontal skimmel afsked]

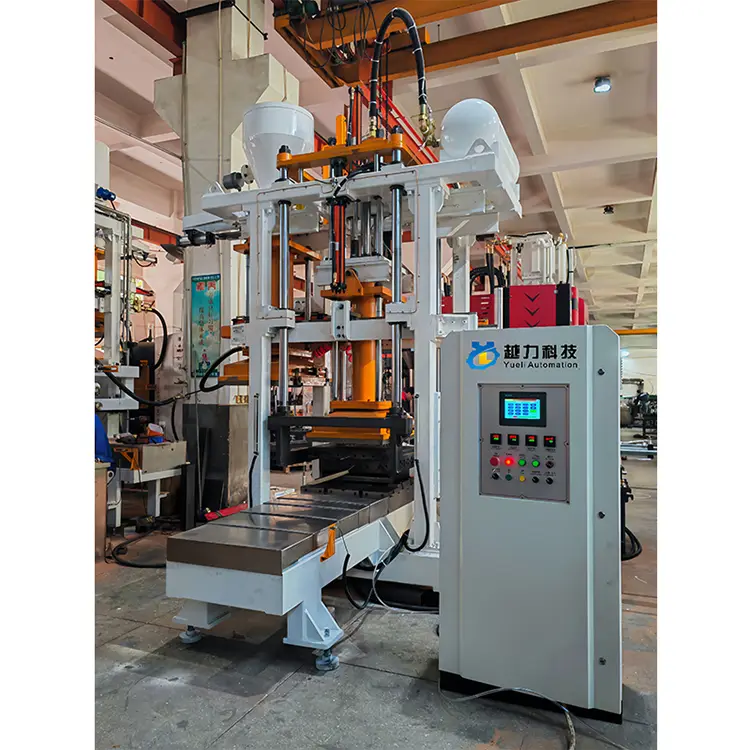

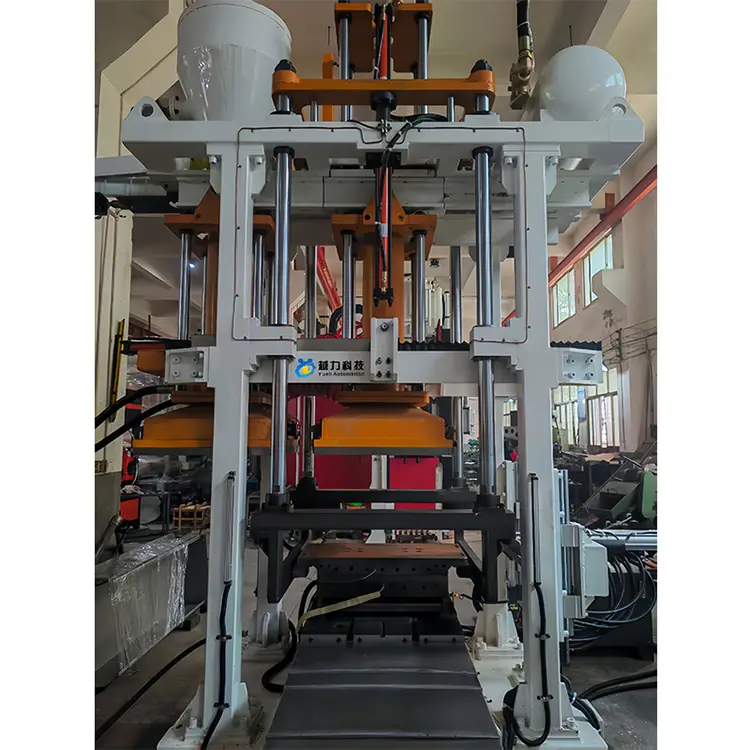

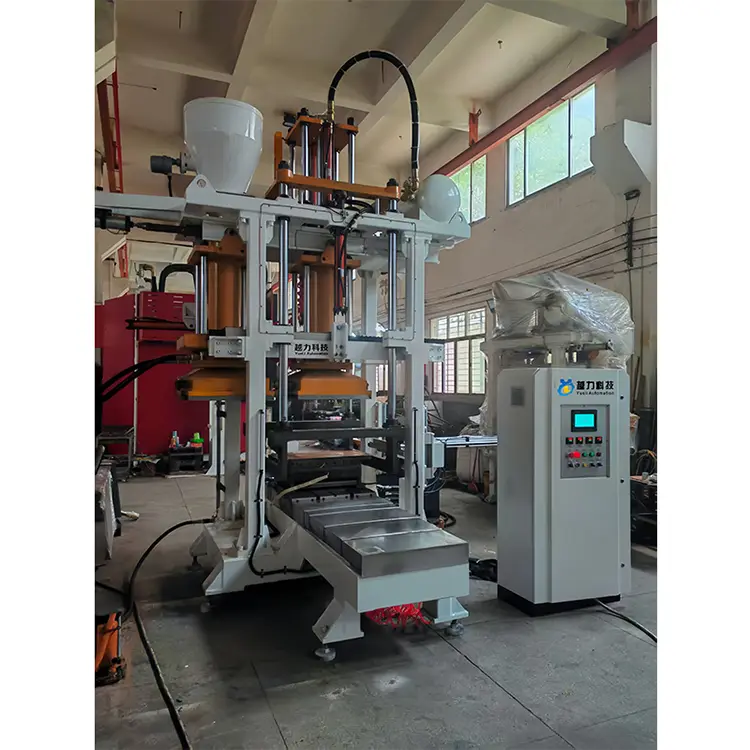

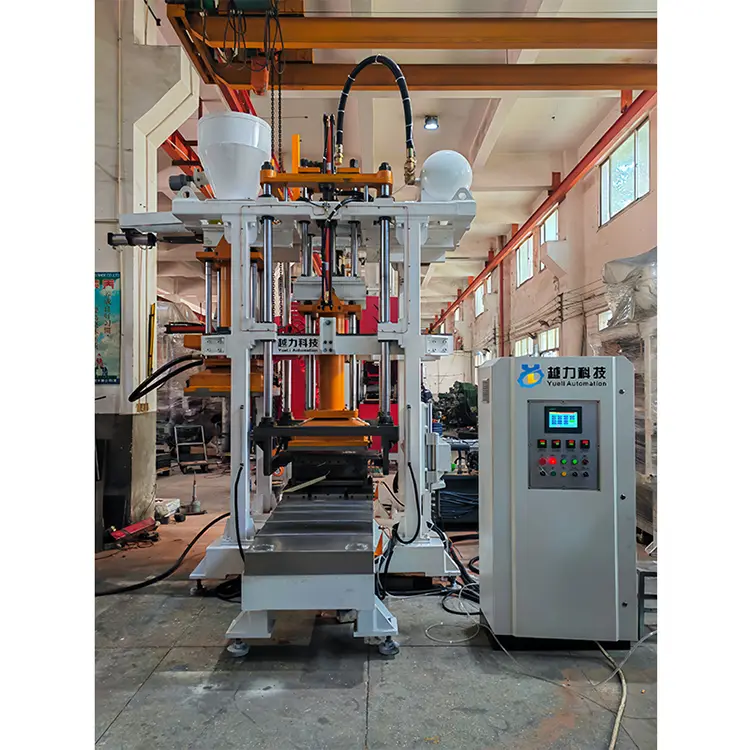

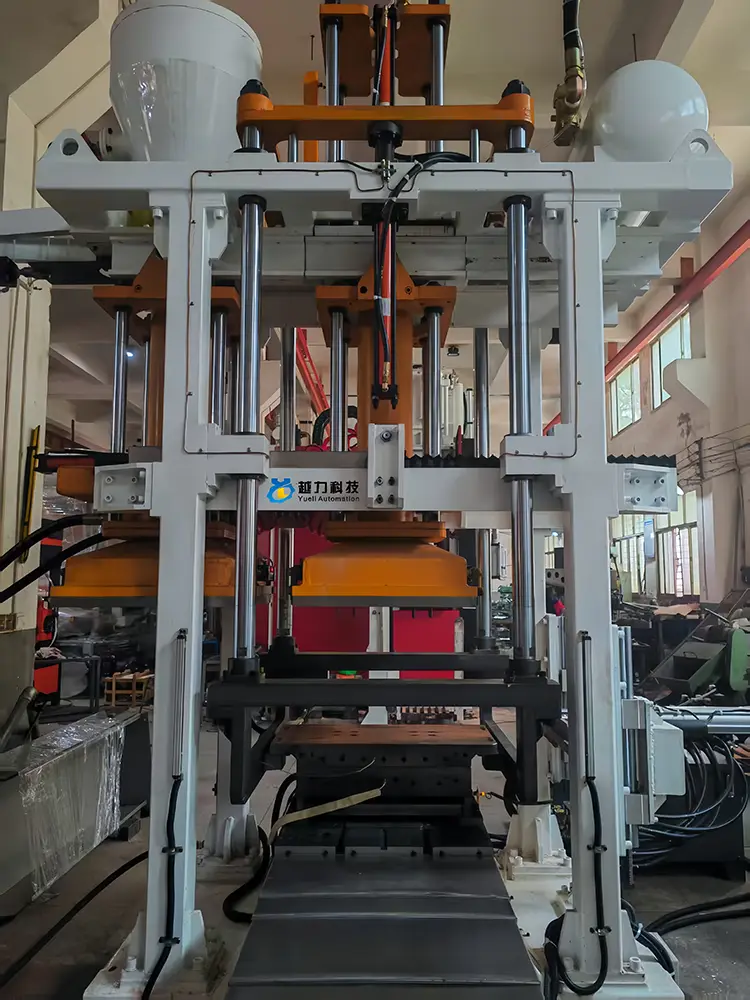

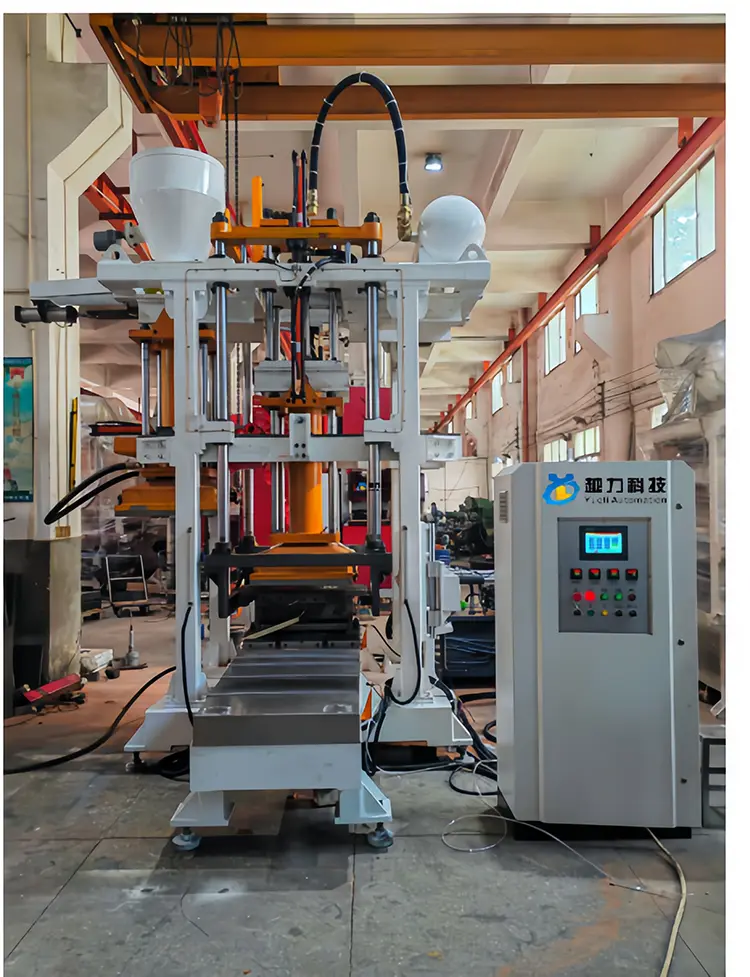

YL1080H-40A Fuldautomatisk kold kerneboks Core Shooting Machine [Fremragende lodret sandskydning. "Horisontal skille af skimmel.

Programmerbart PLC -programstyringssystem. Servo præcisionshydraulisk system. Kernefjernelse fra ydersiden af ​​den lineære guide glidemaskine. Elevatorinduktionssand tilføjelse

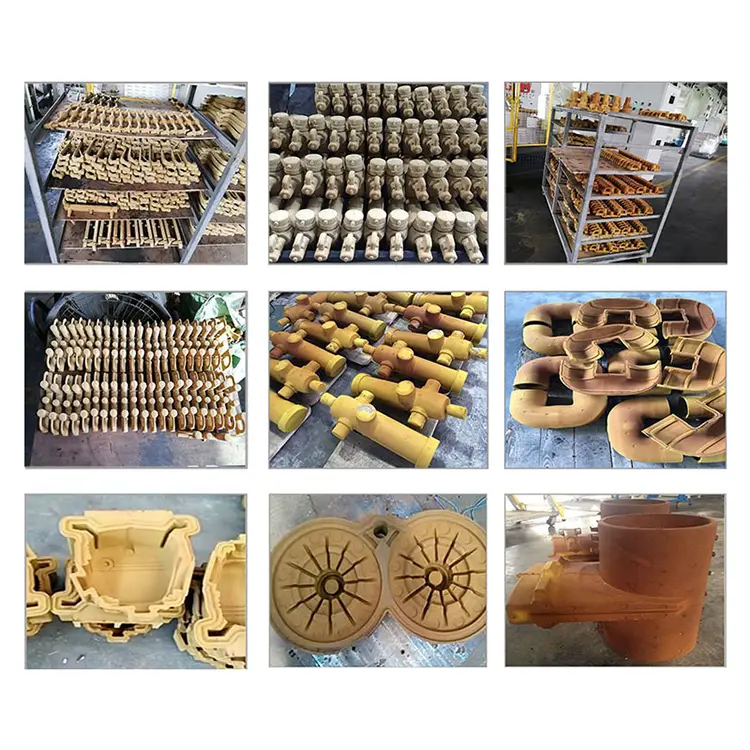

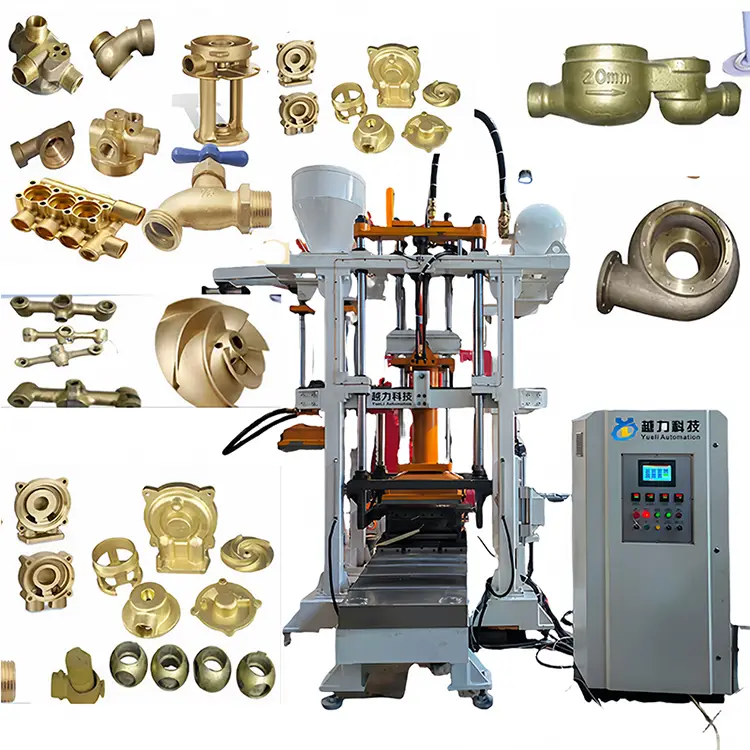

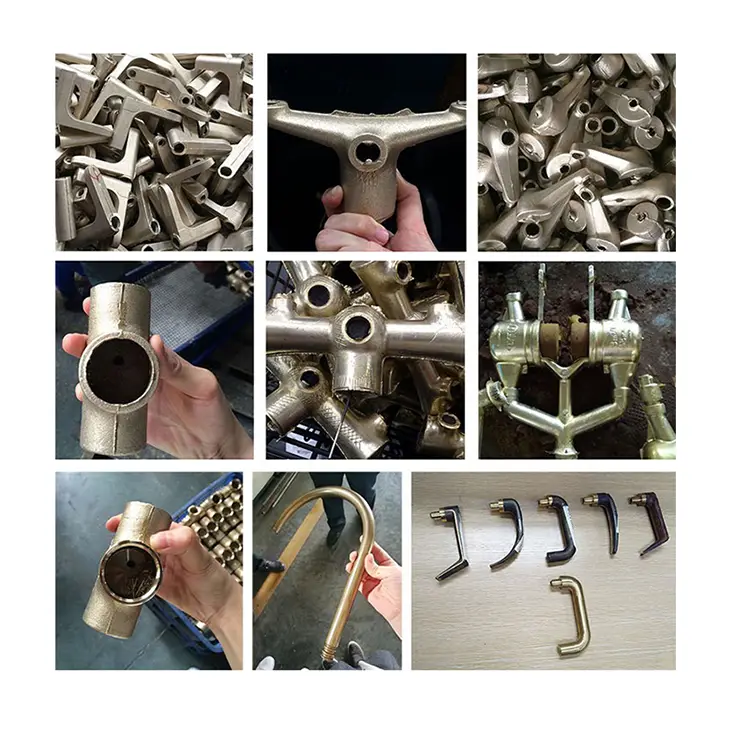

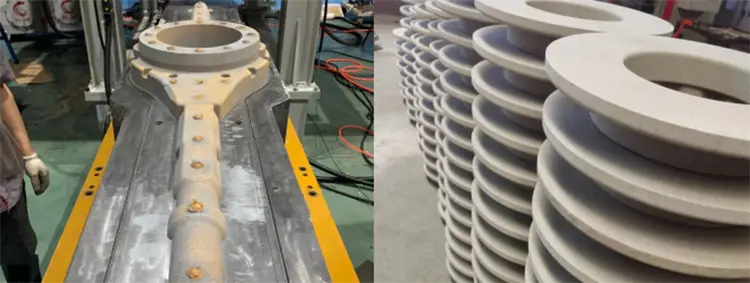

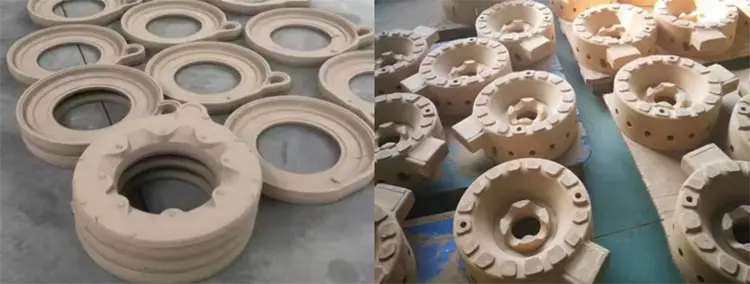

Den fuldautomatiske Cold Core Core Shooting Machine (Horisontal Mold Parting) har også fremragende lodret sandskydning. Horisontal afsked af formen. Den præcisions lineære guide til den nedre form fjernes til kerneoptagelse. Den intelligente sensingssandtilsætningsmaskine, fuldautomatisk/manuel betjening koldt kerne kernelevende udstyr, fungerer på princippet om at injicere det blandede rå sand i kerneboksen, sprænge gas og derefter hurtigt hærde og derved opnå en stram og glat overflade. Sand kerne-kerneprodukter af høj kvalitet med præcise dimensioner bruges i vid udstrækning i industrier såsom ventilbrandbeskyttelse, støbejernsskallformstakstøbning og præcisionsstøbning af nye energi aluminiumslegeringer.

◆ Hovedudstyrsspecifikationer og modeller

①yl660H-25A ②yl870H-25A ③yl1080H-40A ④yl1210H-50a ⑤yl1512H-50a

◆ Hovedudstyrsfunktioner [YL1080H-40A kold kerne. "Kerneprøvetagning uden for glidestyret.

1. Fremragende lodret sandblæsning. Horisontal afsked af forme. Tysk Siemens -kontrolsystem

2. Inovance Servo Precision Hydraulic System, Taiwan Airtac Precision Pneumatic System

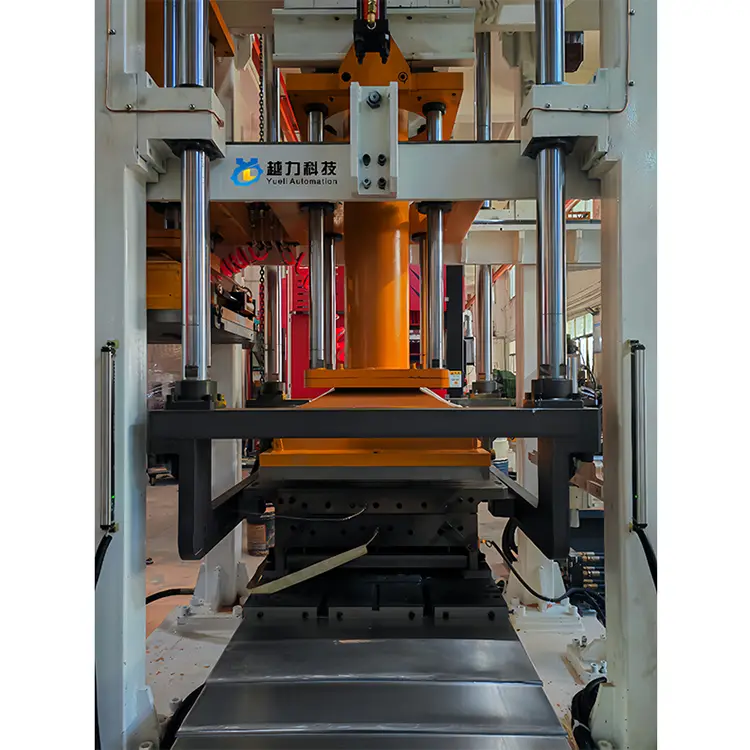

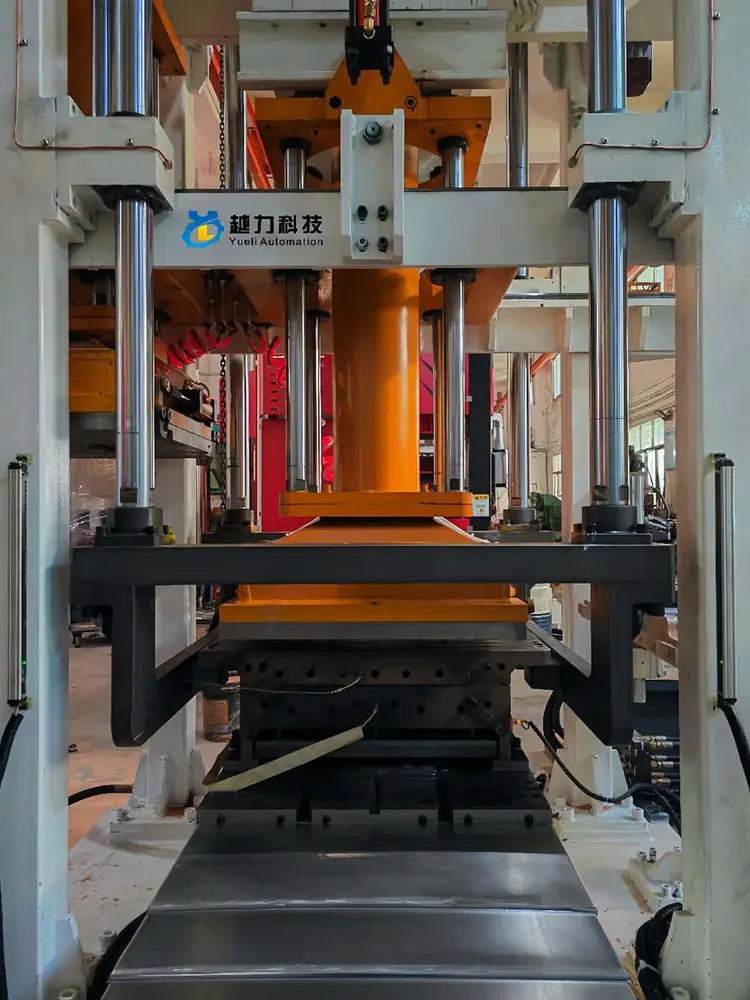

3. kernen er hentet fra ydersiden af ​​den præcisions lineære guide glidemaskine i den nedre matrice, og den intelligente sensing -sandtilsætningsmaskine bruges

4. high-end miljøvenlig støbningsmaskine med et integreret røg- og støvfjernelsesdesign til det samlede udstyrspanel

◆ Hovedudstyrs tekniske parametre [YL1080H-40A kold kerne] "Kerneprøvetagning uden for glidestyret.

◆ Udstyrets arbejdsprocedure [YL1080H-40A kold kerne. "Kerneprøvetagning uden for glidestyret.

Lavere formindgang → Formlukning [nedadgående tryk] → Kombinationsmodulindgang [kerne-pulling modul] → Sandinjektionshovedindgang → Sandindsprøjtning Hoved nedadstryk → Sandindsprøjtning → Sandindsprøjtningshovedudstødning → Sandinjektionshovedstig

Sandskrapning (rengøring af sand) → nedadgående tryk fra luftindsprøjtningshovedet → luftinjektion → størkning af sandkernen → tilbagetrækning af det kombinerede modul (kernefjernelse og nulstilling) → Topform (sandformning, der er tilbage i formen) → Første form, der åbner 20-50 mm (sand kerne Demolding) → Anden form åbning/luftindsprøjtningshovedstang → Lavere støbeudgang (sending) Nedre skimmel Top Core (Sand Core Demolding) → Kernefjernelse uden for maskinen → ⒆ Safe kernefjernelsestid → ⒇ Nulstilling af nederst form for skimmel og nulstilling af den øverste kerne

◆ Udstyrskonfiguration [YL1080H-40A kold kerne. "Kerneprøvetagning uden for glidestyret.

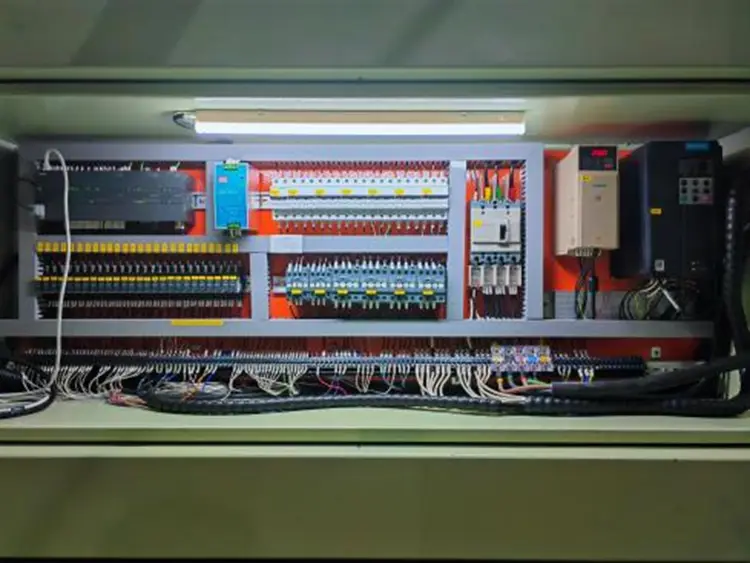

1. Elektrisk kontrolsystem: High-end Operation Electrical Control System fra Siemens of Tyskland (berøringsskærm og program split type)

Siemens-serien High-end switch-knapper [Start-knap, Rotary Gear Switch]

2. Hydraulisk system: Huichuan Servo Precision Stefless Speed ​​Change Hydraulic System, Taiwan Brand Hydraulic Components

3. pneumatisk system: Taiwan Airtac Precision Pneumatic System [cylindre. Elektromagnetisk ventil. Luftkildeprocessor

4. Atomiseringssystem: Ren importeret japansk SMC Precision Atomization Treatment System. SMC -kernepneumatiske komponenter

5. Elektriske apparater med lav spænding: Snyder lavspændings elektriske apparater. Omron nærhedskontakt. Taiwan Mingwei -afbryder

5. Sikkerhedskontrol: De bevægelige dele af åbningen og lukning af form er udstyret med induktive sikkerheds lette gardiner

6. Smøringssystem: De vigtigste bevægelige dele af åbningen og lukning af form er udstyret med et automatisk olieinjektionssmøringssystem

7. Trykdisplay: Handlingstrykket på udstyret og sandskydningstrykket vises uafhængigt

8. Udstyrsudseende: Pulverbelægning og bageplade. High-end malingsoverfladebehandling

◇ Andre detaljerede konfigurationer:

[1] PLC berøringsskærm: Siemens, Tyskland

[2] Programcenterprocessor: Siemens, Tyskland

[3] Push-Button Switch: Siemens, Tyskland

[4] AC -kontaktor: Schneider

[5] Relæ: Schneider

[6] Nærhedskontakt Omron

[7] Skift strømforsyning: Mingwei, Taiwan

◆ Hovedfunktioner og fordele ved udstyret [YL1080H-40A kold kerne. "Kerneprøvetagning uden for glidestyret.

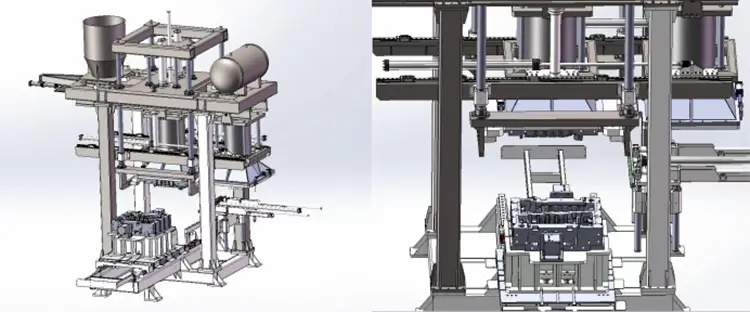

◇ Præcision og stabilitet: Den overordnede struktur af YL1080H-40A Cold Core Core Shooting Machine vedtager et højstandard mekanisk strukturdesignprincip for præcision og stabilitet, med fremragende og strenge fremstillingsprocesser. Det bruger udstyr med høj præcision præcisionsbehandling, og strukturen i de bevægelige dele er meget præcis. Hele maskinstrukturen er stabil og holdbar i lang tid.

◇ Fremragende sandblæsning: YL1080H-40A Cold Core Sandblasting Machine har en fremragende lodret sandblæsningsmetode, der er afhængig af den pressende optagelse af udstyret

Princippet om sand og den naturlige gravitationseffekt af harpikssand; Formen er udstyret med en hurtig og glat udstødningsmetode på tre sider samtidig. Kernefremstillingsprocessen kan fylde formhulen på korteste tid. Sandkernen er stram, fuld og glat, og det kernefremstillingsudbytte er højt.

◇ Intelligent og effektiv: YL1080H-40A Cold Core Core Shooting Machine har en høj grad af automatisering. Det er udstyret med præcise lineære guider til fjernelse af kerner fra den nederste form, hvilket gør kernefjernelse let og meget automatiseret. Det gør det muligt for en person at betjene flere maskiner og sikre stabilitet, glathed, effektivitet og sikkerhed.

Høj udbytte: YL1080H-40A Cold Core Core Shooting Machine har en fremragende lodret sandskydningsmetode, high-end præcisionsmekanisk struktur, høj tætningsydelse, stærk sandskydningskraft, stramme og glatte sandkerner, præcise dimensioner og sandkorner med høj kvalitet med en høj udbyttehastighed. Det kan effektivt kontrollere bearbejdningsgodtgørelsen af ​​støbegods.

◇ High-end miljøbeskyttelse: YL1080H-40A Cold Core Core-injektionsstøbningsmaskine vedtager de høje miljøbeskyttelsesstandarder for støbemaskiner. Under udstyrsdesignprocessen blev de høje miljøbeskyttelseskrav til røg og støv under produktionsprocessen omfattende og omhyggeligt overvejet. Røg og støv blev ensartet integreret til behandling, og den designede høje miljøbeskyttelsesstøbemaskine forbedrede effektivt miljøet på casting -værkstedet.

◇ Udsøgt og holdbar: Designprocessen for YL1080H-40A Cold Core Core Shooting Machine har taget højde for udstyrets levetid. Forskellige komponenter fremstilles med høje standarder og rimelige materialer baseret på forskellige brugskrav. Varmebehandlingskravene og udseendetaljerne håndteres godt, hvilket sikrer, at udstyret kan opretholde sin præcision i lang tid, forblive stabilt og glat og har udsøgte detaljer.

◇ Anvendelige materialer: skudt tørt sand [tørt phenolharpiks sand]

◆ Udstyrsdrift og brug:

(1) Kontroller, om luftindtagelsesrøret og strømforsyningen (trefaset 380V, 50Hz) er blevet tilsluttet korrekt.

(2) Fjern støvet på udstyret efter installationen. Værktøjer og andre diverse.

⑶ Om udstyret er i den oprindelige position, når formen åbnes for at sikre operatørernes sikkerhed.

⑷ Installer formen (kerneboksen) på maskinen; Under alle omstændigheder skal installationsstangen skubbes ind i rummet mellem maskinen arbejdstabel, før installationsstangen skal skubbes ind i rummet mellem maskinen arbejdstabel og sandinjektionshovedet for at undgå luft til udstyret).

⑸ Luk hovedafbryderen og alle kontrolkredsløbskontakter, og kontroller belysningsarbejdslysene. Kontroller, om effektsignallyset på kontrolpanelet er normalt.

(6) Åbn hovedindtagsventilen, og kontroller, om lufttrykket i luftrøret er inden for det normale interval fra 6 til 7 kpa.

Skift maskinens betjeningstilstand til manuel tilstand, og fejlsøg manuelt, om hver bevægelig del af maskinen fungerer jævnt og normalt.

Uanset om formen åbning og lukning af handlinger er glatte eller ej, skal du indstille en rimelig formåbning og lukningstid i henhold til skimmelens egenskab

② Kontroller, om de kombinerede modules fremskridt og tilbagetrækning af det kombinerede modul er glatte. Indstil rimelige fremskridt og tilbagetogstider baseret på modulets rejse

③ Uanset om det er glat eller ej eller ej forskud og tilbagetrækningshandlinger i sandskydningshoved

④ Uanset om sandblæsningsoperationen er normal eller ej, skal du indstille en rimelig sandblæsningstid i henhold til skimmelens egenskaber til sandblæsningsarbejdet

⑤ Hvorvidt udstødningen i sandinjektionshovedet fungerer korrekt, er generelt indstillet til 8 til 10 sekunder for sandboksen udstødningstid

⑥ Uanset om de nederste formes fremskridt og tilbagetrækninger er glatte eller ej, skal du indstille et rimeligt fremskridt og tilbagetrækningstid i henhold til slagtilfælde

⑦ Kontroller, om ejektorhandlingen er normal, og kernen fungerer korrekt. Indstil en rimelig kerne -ejektortid i henhold til skimmelens egenskaber

⑧ Skift driftstilstand til enkelt drift, og maskinen cykler og kører automatisk flere gange uden belastning. Kontroller, om alle maskinens handlinger er koordineret, ordnet, stabil og glat.

◆ Forholdsregler under driftsprocessen:

Før testkørslen er det nødvendigt at fjerne støvet på maskinen og rydde alle værktøjer eller andet affald tilbage på det for at forhindre funktionsfejl under drift.

Før operationen startes, er det nødvendigt at kontrollere boltene omhyggeligt i alle dele af maskinen og sikre, at de er strammet.

⑶ Før du starter operationen, skal du kontrollere, om alle bevægelige dele er i den indledende normale position.

⑷ I tilfælde af maskinfejl, skal den stoppes med det samme, trykknappen, der er trykket på, strømmen og gasforsyningen afskåret og vedligeholdelse udført. ⑸ Det er nødvendigt ofte at kontrollere, om de elektriske kredsløbsfuger er løse, og om maskinkomponenterne er beskadiget.

(6) Ikke-professionelle må ikke åbne det elektriske kontrolskab efter ønske eller placere eventuelle diverse genstande inde.

Man skal gennemgå træning og være fortrolig med maskinens struktur, arbejdsprincip og driftsregler, før de får lov til at betjene den. Ingen andre har tilladelse til at betjene maskinen efter ønske.

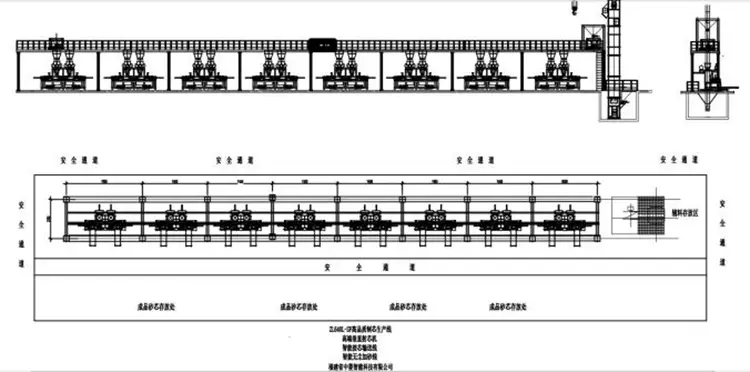

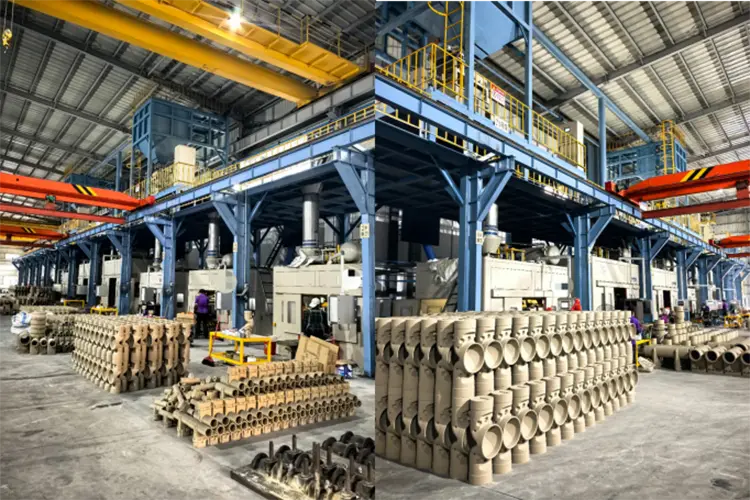

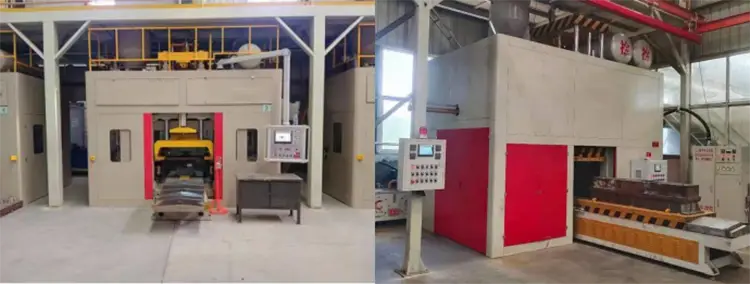

◆ Højkvalitets fuldautomatisk lodret kerneoptagelsesmaskinproduktionslinje:

Sagsfunktioner:

① Høj kvalitet, højintelligens og høj-miljøbeskyttelsesstøbningsmaskine. Hele panelet integrerer ryge- og støvfjerningsfunktioner.

② Intelligent kontinuerlig kerneforbindelse til transportbånd. Udstyret har en høj grad af automatisering. Gem arbejdskraft

③ Elevator + præcisionsspor Intelligent Sensing Sand tilføjelse. Værkstedet er effektivt, praktisk og rent

④ Det samlede miljøbeskyttelsessystem for kernemodningsværkstedet. Højeffektiv rygning og støvfjernelse. Workshop miljøbeskyttelsesstandarder

⑤ Core-Making Area Data Storage and Output. Indse digitaliseringen af ​​chipfremstilling. Informationsbaseret styring.
