Indstilling af flad seng værktøjsmaskine

Serienummer

Navn

Parametre

Andre forklaringer

1

Kontrolsystem

Huaxing -system

2

Hovedaksel

Rotationshastigheden er 0-300 pr. Minut, og hovedskaftets diameter gennem hulforbindelsesrøret er φ48

3

Blyskrue

X-akse tonehøjde: 6 mm

Det maksimale slag af x-aksen er 600 mm i diameter

Z-akse tonehøjde: 8mm

Det maksimale slag af z-aksen er 350 mm

Start føringsskruen

4

Spindelmotor

4KW servo spindel

5

Servomotorer og chauffører

Et sæt x-akse servomotor og et sæt z-akse servomotor

Den maksimale positionshastighed for x-aksen og z-aksen er 18- 24 m/min

Huaxing -system

Fabriksstandard maksimal bevægelse er i z -retning: 14m/min

X Retning: 12m/min

6

Klemmetode

Rotationscylinder

Spring Chuck (skræddersyet)

7

Guide Rail

Taiwan Shenghe

Roller

8

Sengotation

Φ360mm

9

Arbejdsbænklængde

400 mm

10

Arbejdsbænken roterende diameter

Φ80

11

Gentag positionering

0,005 mm

12

Kniv hvileform

Rækkniv

13

Maskinsværktøjsspecifikation (MM)

1650 i længden *1200 i bredden *1600 i højden

14

Maskinværktøjsvægt (kg)

1000 kg

15

Sengestruktur

Støbt seng ramme

16

Beskyttelsesplademetal

Fuld beskyttelse

17

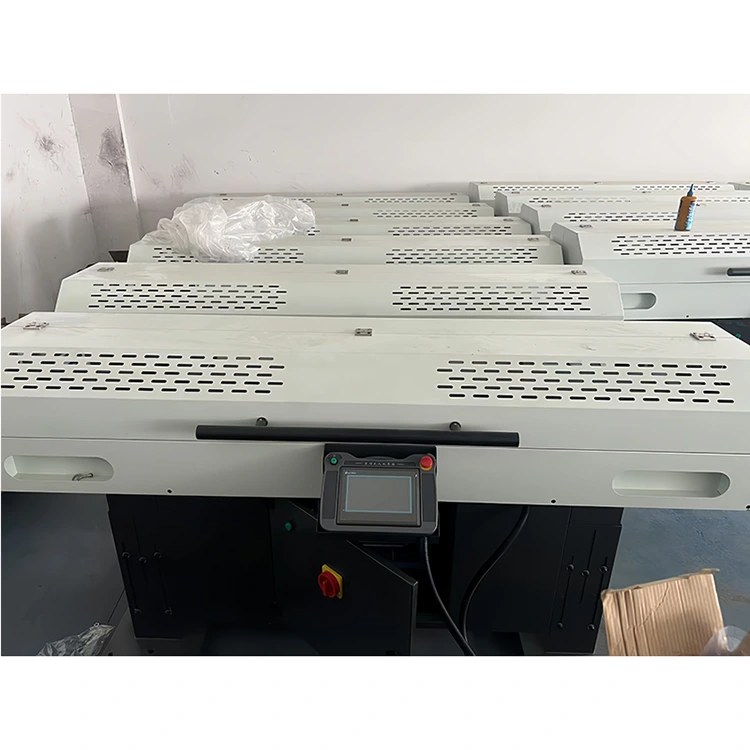

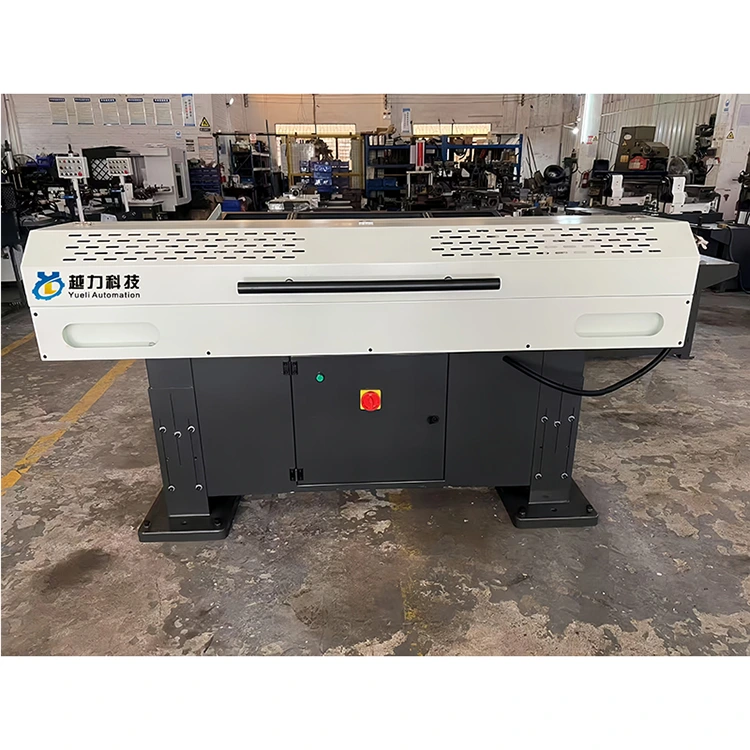

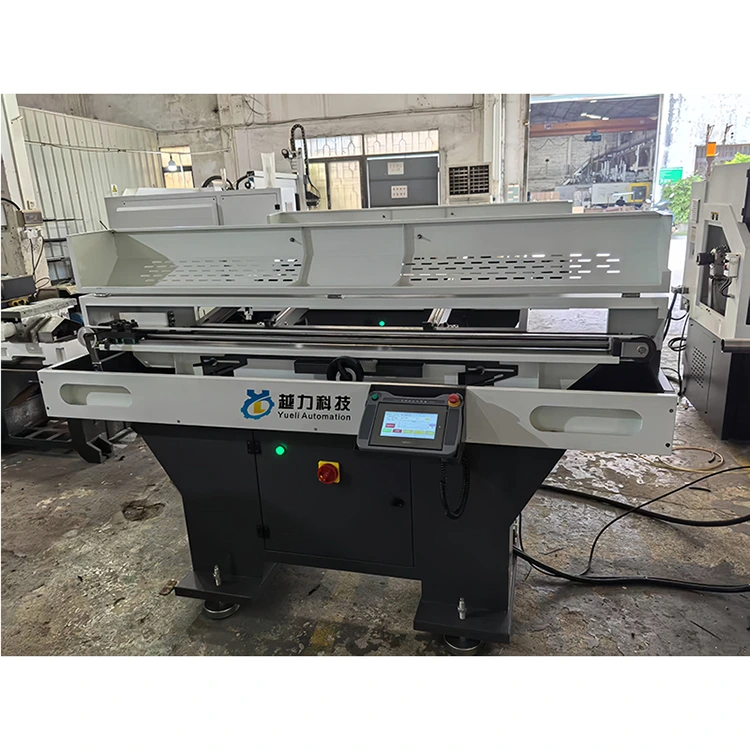

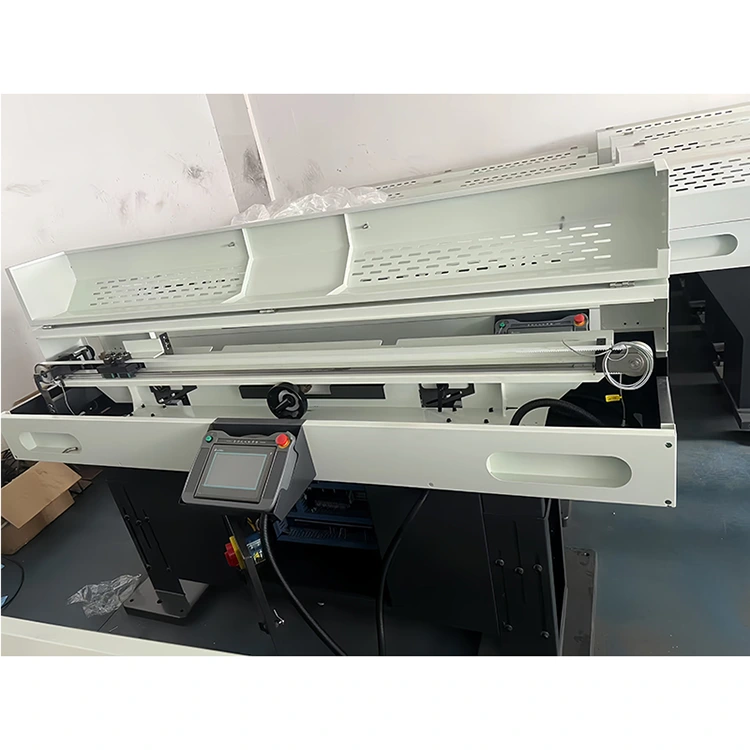

Fodringsmaskine

Den materielle længde er 1500 mm, og den ydre diameter er φ15-φ40mm

De eksterne dimensioner er 2100*600*1300 mm

Procesmaterialer såsom φ20/ φ24/ hexagonal diagonal 27/ hexagonal diagonal 35 osv

18

Kombinerede dimensioner af værktøjsmaskiner

3800*1200mm

Serienummer

Navn

Mængde

Andre forklaringer

1

Værktøjer

To sæt

2

Systeminstruktionsmanual

To bøger

Produktnavn

Typenummer

Mængde

Enhedspris: (yuan) pr. Enhed

Beløb (yuan)

Bemærkninger

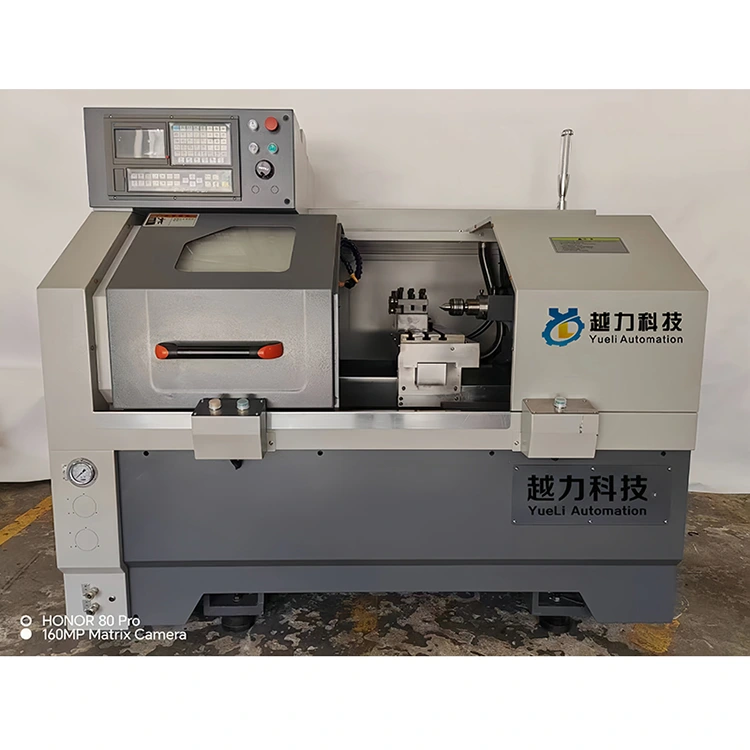

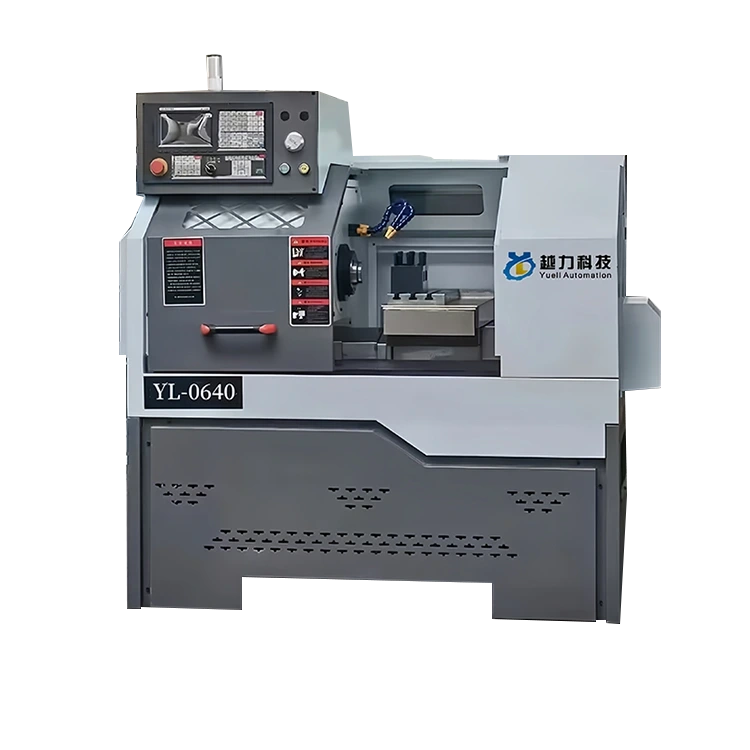

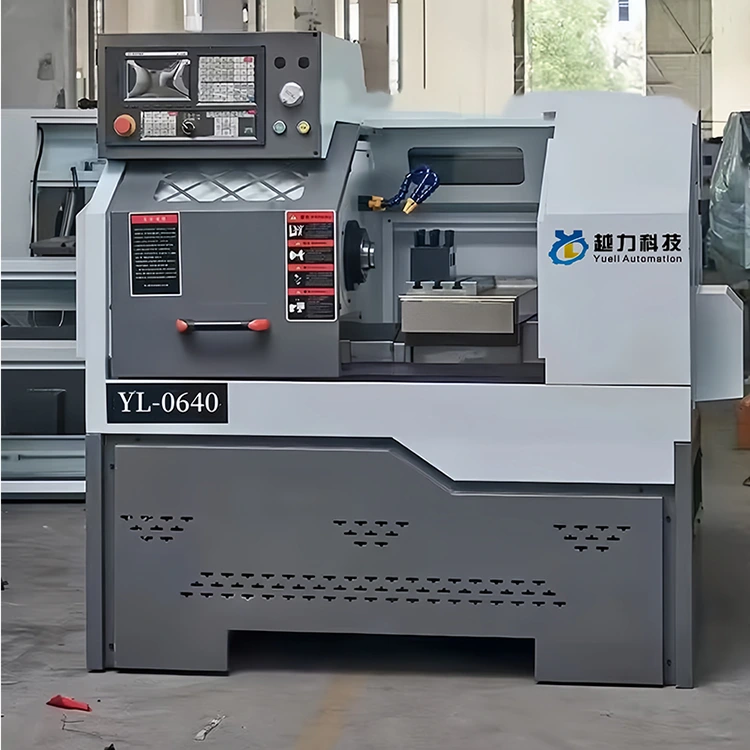

CNC drejebænk

CK-0640

1

43000.00

48000.00

Inklusive skatter

Fodringsmaskine

1

18000.00

21000.00

Samlet pris og skat (i store bogstaver): ￥: 69000,00 元
