Produkt beskrivelse

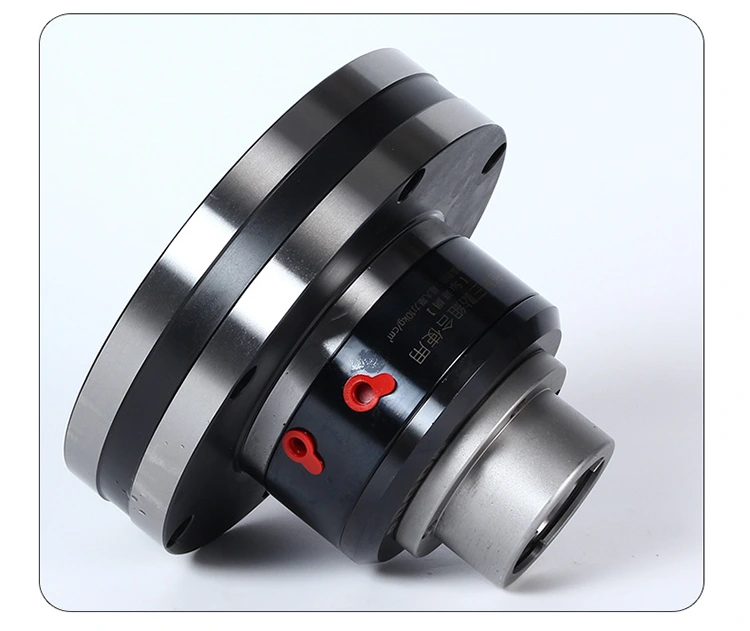

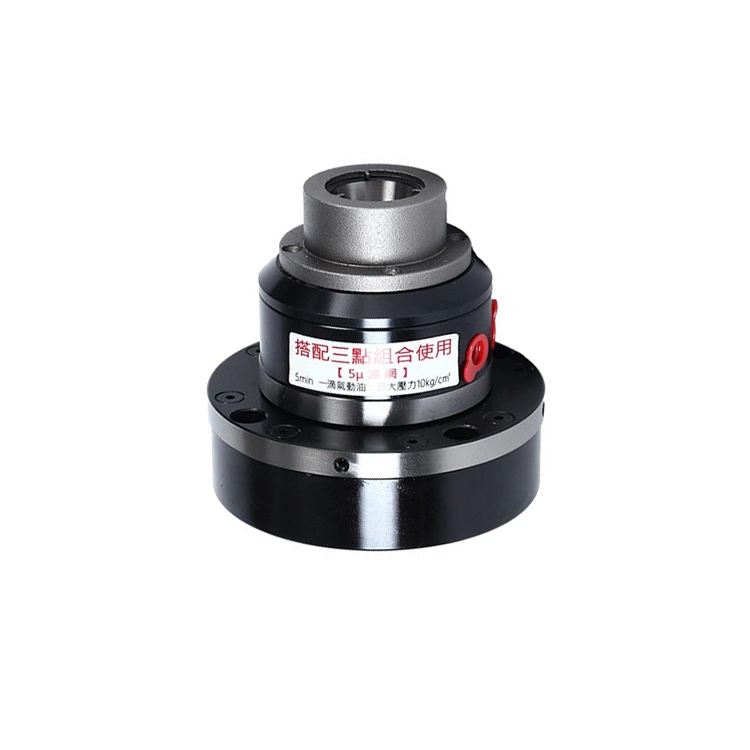

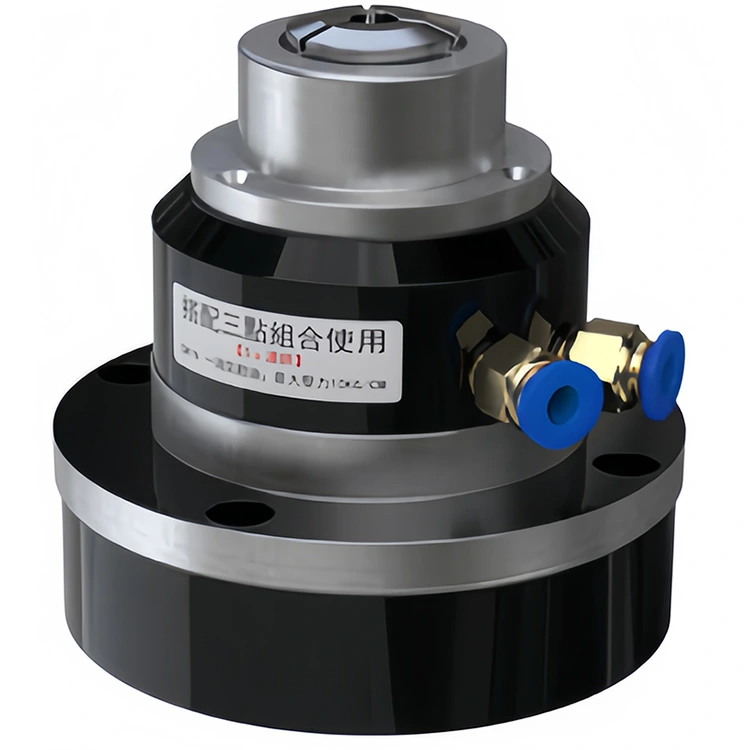

Højhastighedsrotary pneumatisk chuck

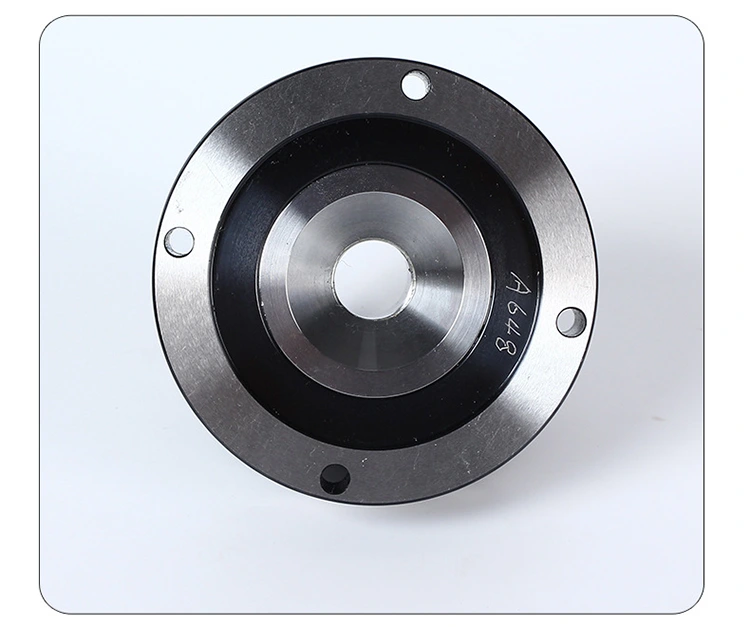

GAL-25 er en højhastigheds roterende pneumatisk chuck. Det hører til en slags pneumatisk chuck, der ofte bruges i CNC -bearbejdning, præcisionsslibemaskine og andet præcisionsbearbejdningsudstyr, med høj klemme nøjagtighed, kan opnå stabil klemme af emnet, hjælpe automatisk behandlingsproces

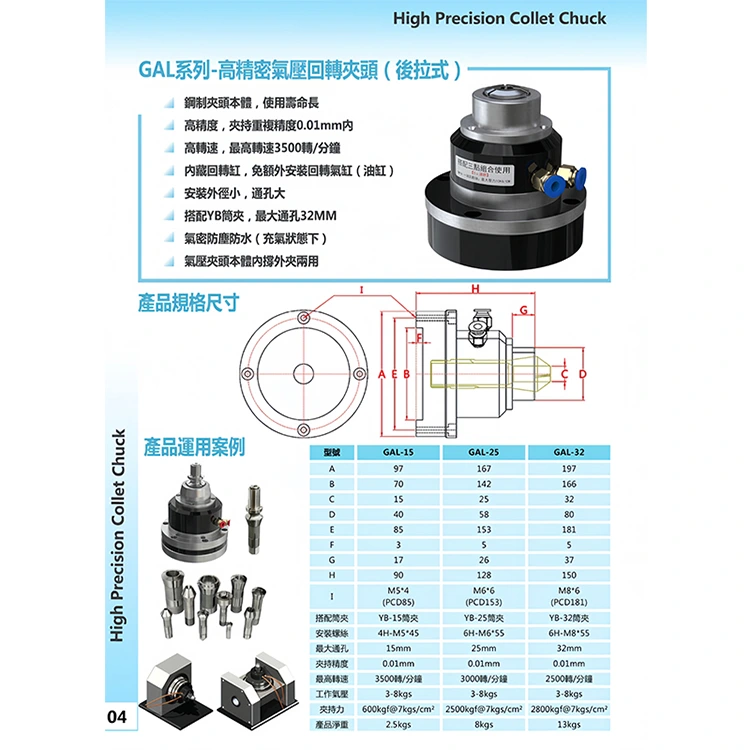

Parametrene er som følger:

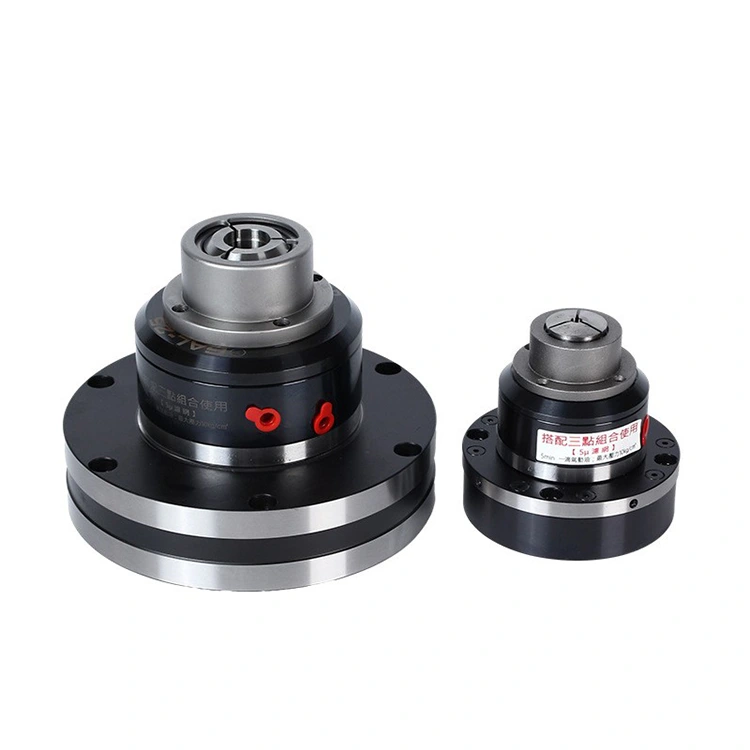

Modelnummer	GAL-15	Gal-25	Gal-32
A	97	167	197
B	70	142	166
C	15	25	32
D	40	58	80
E	85	153	181
F	3	5	5
G	17	26	37
H	90	128	150
I	M5*4 (PCD85)	M6*6 (PCD153)	M8*6 (PCD181)

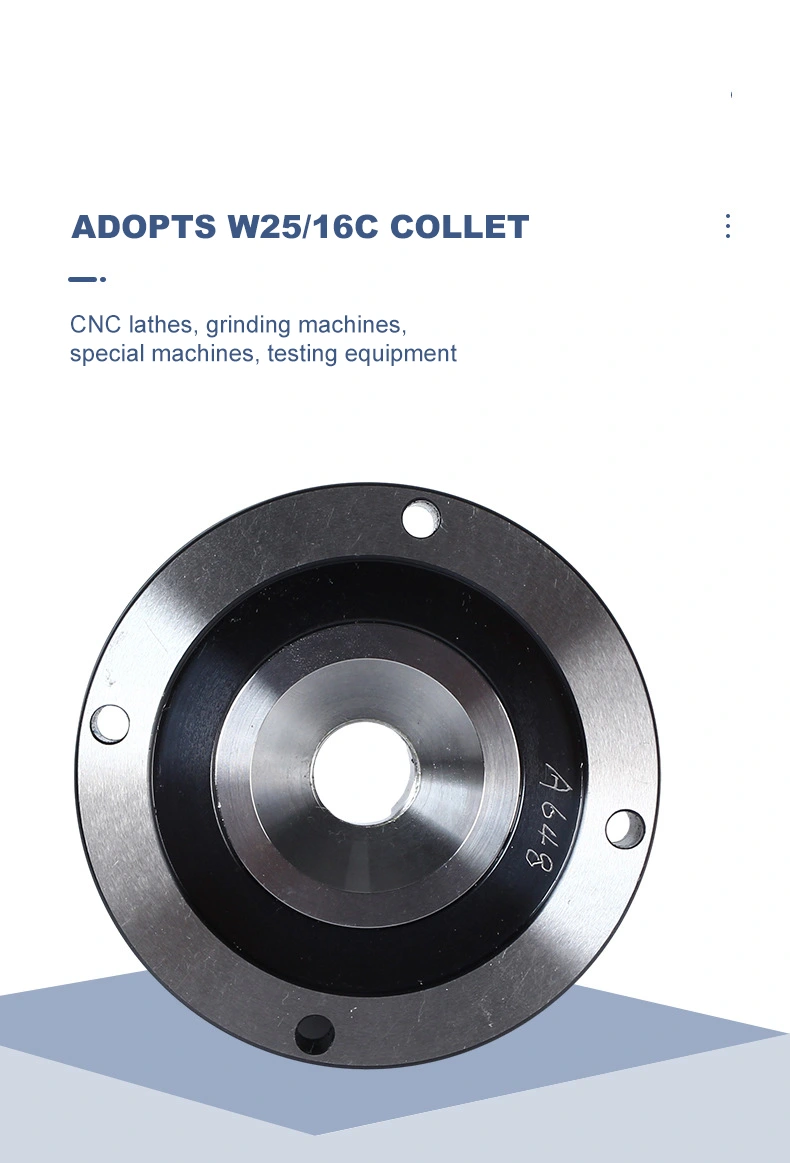

Matchende Collet	YB-15 klip	YB-25 klip	YB-32-klip
Monteringsskrue	4H-M5 * 45	6H-M6*55	6H-M8*55
Maksimal blænde	15 mm	25 mm	32 mm
Klemme nøjagtighed	0,01 mm	0,01 mm	0,01 mm
Maksimal hastighed	3500 o / min	3000 o / min	2500 o / min
Arbejdstryk	3-8 kg	3-8 kg	3-8 kg
Klemme kraft	600 kgf@7 kg/cm	2500 kgf@7 kg/cm	2800 kgf@7 kg/cm
Nettoproduktvægt	2,5 kg	8 kg	13 kg
