Roterende tre-akset femstations borekompositmaskine

Vigtigste tekniske parametre

Værktøjsmaskinens struktur og ydeevne

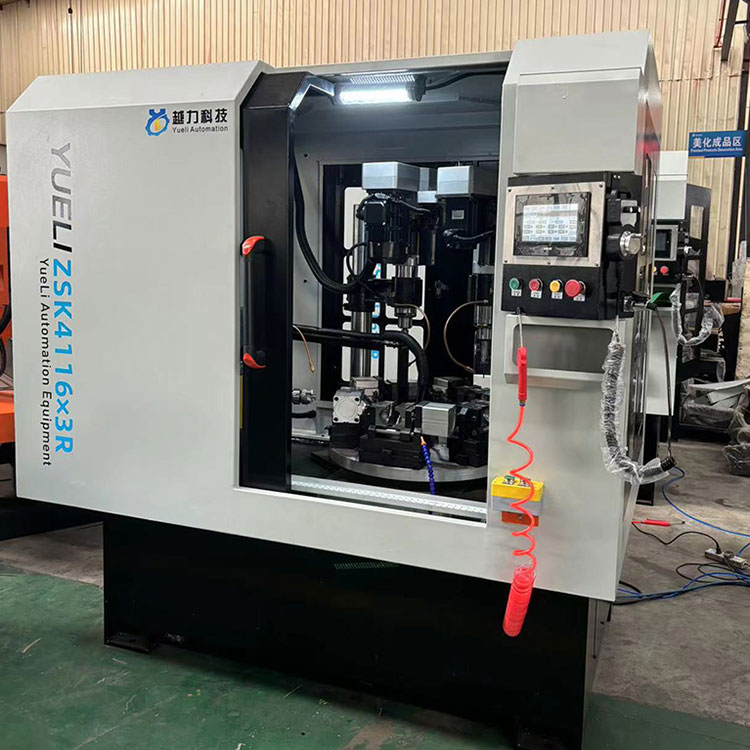

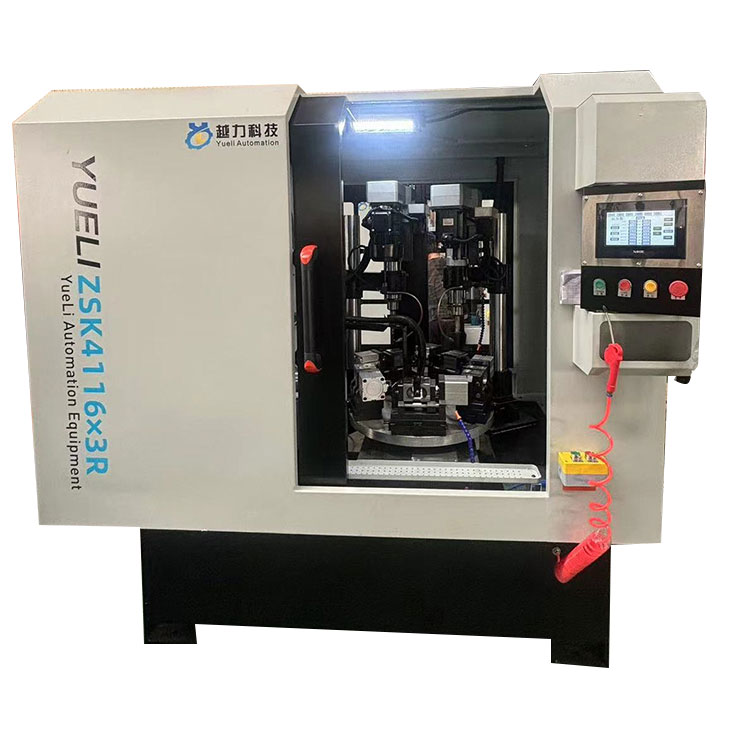

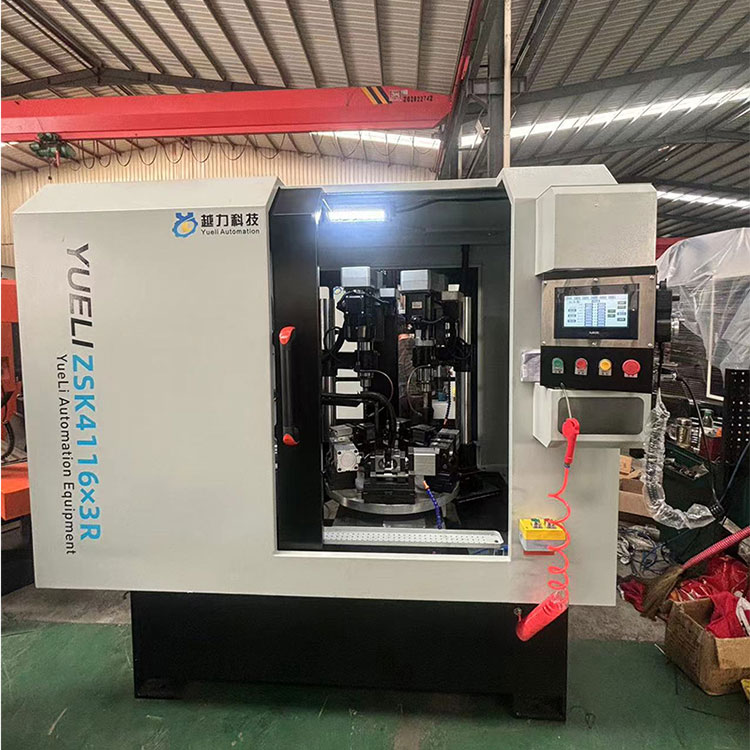

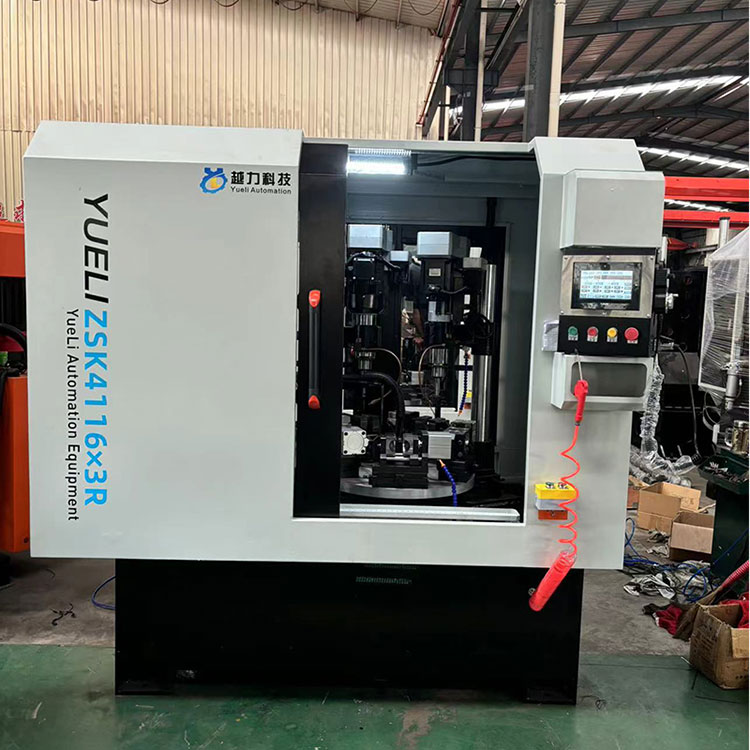

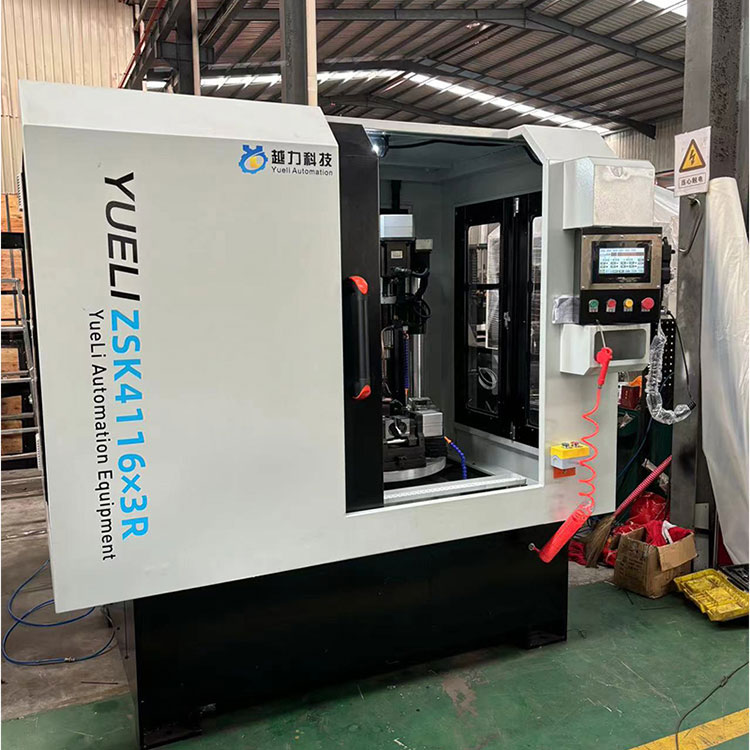

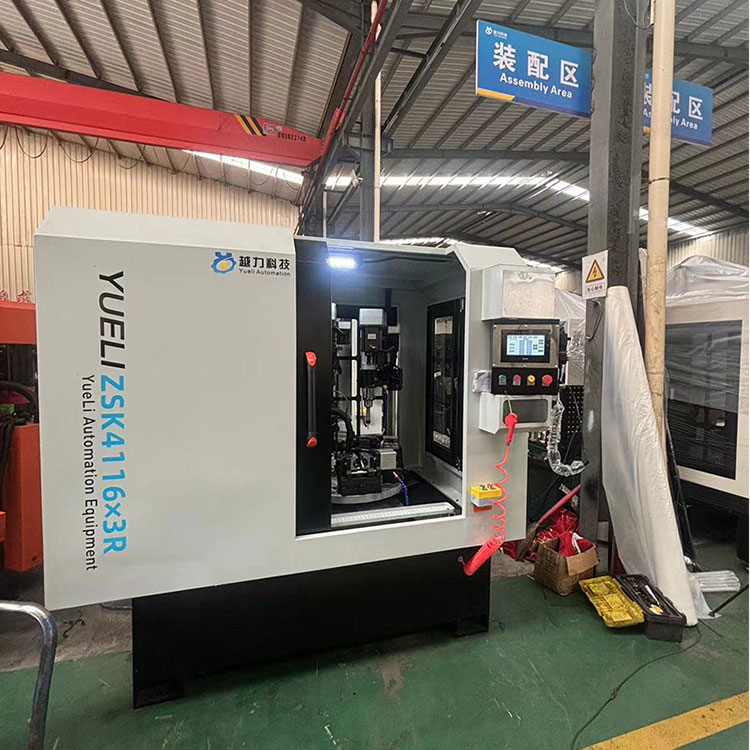

Den roterende tre-aksede femstations bore- og anboringsmaskine er svejset med ståldele og behandlet med kunstig ældning. Den har god præcision og stabilitet. Hele maskinen er en kombineret struktur, udstyret med et PLC-system, og har stærk mobilitet.

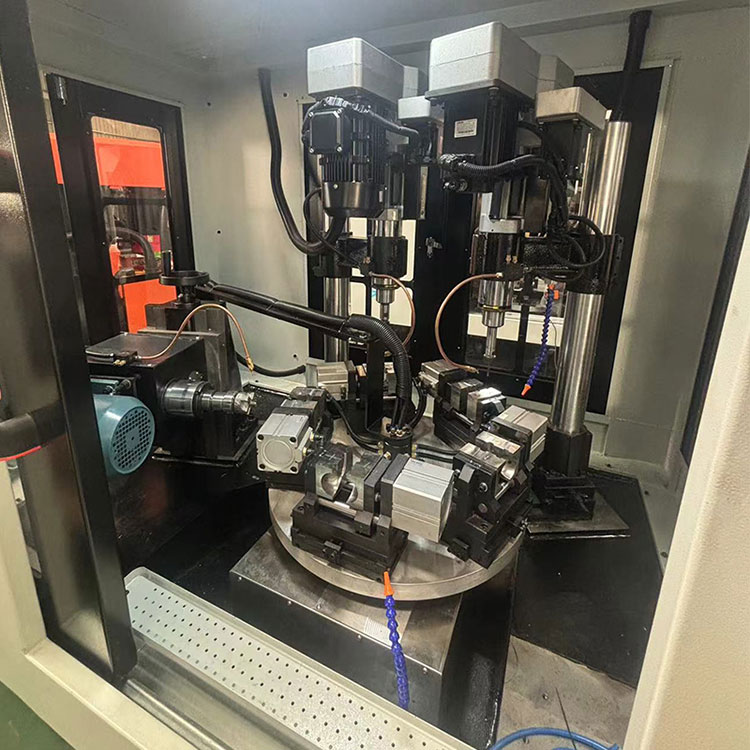

1 bore- og anboringskrafthoved, borekapacitet: 16 mm for ståldele, 20 mm for aluminiumsdele, boreslag 100 specifikationer, fremføringstilstand: servotilførsel, én hovedmotor: 3KW, krafthovedet og delbearbejdningshullet kan justeres manuelt og ned, før justering, løsnes de to bolte på den øvre og nedre overflade af glideren, drej håndhjulet for at hæve og sænke krafthovedet, og spænd de to bolte, efter at powerhovedet er placeret for at forhindre, at powerhovedet glider af sig selv; 2 borekrafthoveder: borekapacitet: 13 mm for ståldele, 16 mm for aluminiumsdele, boreslag 80 specifikationer, fremføringstilstand: servotilførsel, en hovedmotor: 2,3KW, bore- og anboringshoveder (JT16) er lodret installeret, og centerhøjden på delene kan justeres manuelt op og ned. Udstyret med en fem-stations automatisk split drejeskive for at opnå positionering af fem stationer, og hvert værktøj kan justeres fremad, bagud, venstre og højre. Let at læsse og losse. Hver spindel har uafhængig kontrol og manuelle justeringsfunktioner. Spindellejerne er alle Harbin-lejer; intermitterende automatisk smøresystemsolieer, borekrafthoved og anboringskrafthoved har funktionerne hurtig fremad, langsom fremad, arbejde fremad og hurtig tilbage.

Procesflow: start maskinen → læs materialet manuelt til læssepositionen → drej drejeskiven til den første station → tre stationer bearbejder boring og anboring på samme tid → manuel aflæsning → gå ind i anden cyklus.
