CNC drejebænk med skrå leje med servotårn og hydraulisk hale

CNC drejebænk med skrå leje med servotårn og hydraulisk hale (model YL-46K) er en præcisionsdrejemaskine fremstillet af Quanzhou Yueli Automation Equipment Co., Ltd. Designet på 30 grader skrå leje giver stivhed og effektiv spånfjernelse under tunge skæreoperationer. Maskinen er udstyret med FANUC Oi-TF PLUS (5) CNC-systemet og Japan THK 32 mm præcisionskugleskruer og 30 mm lineære rullestyr, og leverer ensartet nøjagtighed og langsigtet stabilitet. 7,5KW Huahong spindelmotoren tilbyder et hastighedsområde på 0 til 5000 RPM. Den hydrauliske tailstock med MT4-tilspidsning og 500 mm vandring understøtter stabil fastholdelse af emnet, mens 63 servotårnet muliggør automatiserede værktøjsskift for forbedret produktionseffektivitet.

Kernefunktioner

CNC-drejebænken med skrå leje med servotårn og hydraulisk bagaksel tilbyder følgende nøglefunktioner.

· Skråbeddesign: 30-graders skråbund for øget stivhed og effektiv spånstrøm under bearbejdning.

· Højpræcisionsspindel: Præcisionsspindelsamling af patrontype med japanske NSK-lejer. Spindel model A2-5 med 170 mm diameter.

· Premium føringsveje: Japan THK 30 mm præcision lineære rulleføringer. X-akse med 4 standardblokke, Z-akse med 4 forlængede blokke.

· Præcisionskugleskruer: Japan THK 32 mm kugleskruer med 10 mm stigning til både X- og Z-akser.

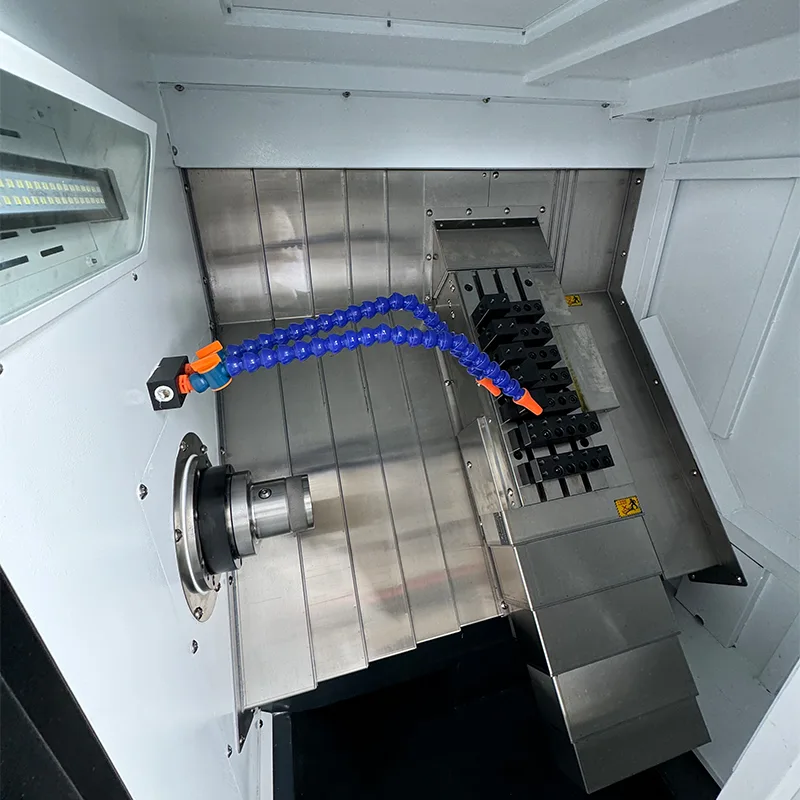

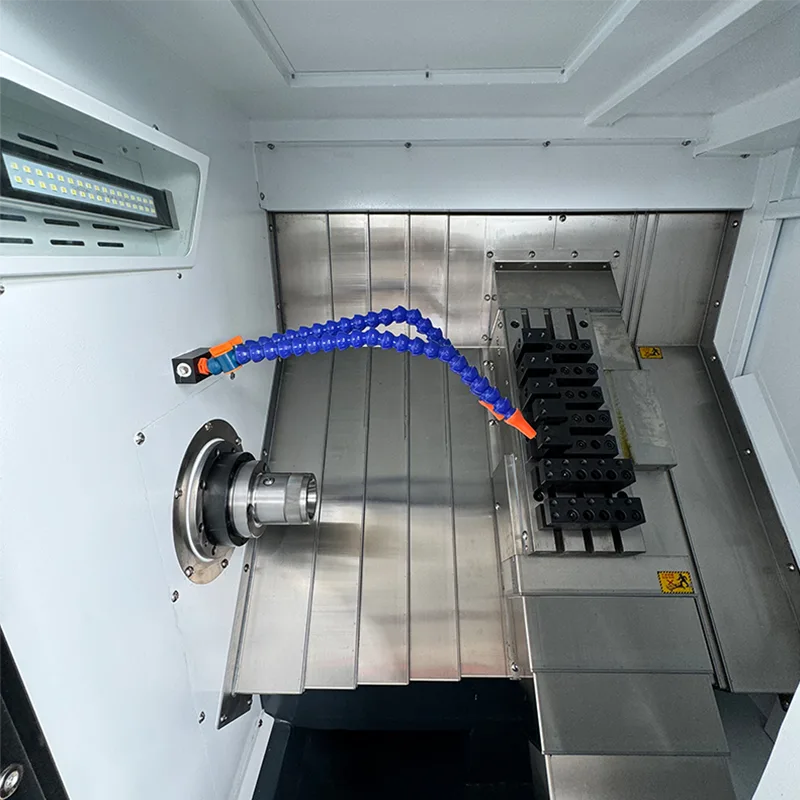

· Servo revolver: 63 servo revolver til hurtig og præcis værktøjsindeksering.

· Hydraulisk tailstock: Lineær styre tailstock med hydraulisk fremdrift. Bagstammevandring 500 mm med MT4 tilspidsning.

· Motor Drive System: Hovedspindelmotor med remtræk, X- og Z-servomotorer med direkte drevforbindelse.

Tekniske specifikationer

Følgende tabel viser de komplette tekniske parametre for CNC Slant Bed Drejebænken med Servo Turret og Hydraulisk Tailstock.

Maskinkonfiguration

CNC-drejebænken med skrå leje med servotårn og hydraulisk bagaksel er bygget med følgende hovedkomponenter og mærker.

· CNC-system: FANUC Oi-TF PLUS (5) med FANUC X/Z servomotorer og drev.

· Spindelmotor: Huahong 7,5KW.

· Kugleskruer: Japan THK 32 mm præcisionskugleskruer.

· Lineære rullestyr: Japan THK 30 mm præcisionsrullestyr.

· Spindelsamling: Patronpræcisionstype med Japan NSK-lejer.

· Hydraulisk roterende cylinder: Taiwan.

· Hydraulisk station: Taiwan.

· Power Head: 3-station, 11,4N.

· Kølevæskepumpe: 750W.

Standard tilbehør

Hver CNC-drejebænk med skrå leje med servotårn og hydraulisk hale kommer med følgende tilbehør.

· Fjederspænde til spændemateriale – 1 stk medfølger.

· Drejeværktøjsholdere – 3 stk.

· Boreværktøjsholdere – 2 stk.

· Boreværktøjsstænger – ER20A forlængerstang, 2 stk.

· Sekskantnøglesæt – 1 sæt.

Anvendelser og fordele

CNC-drejebænken med skrå leje med servotårn og hydraulisk endestamme er velegnet til en bred vifte af drejeapplikationer.

· Bearbejdningsevne: Maksimal drejediameter 375 mm, maksimal bearbejdningslængde 380 mm med spændepatron. Håndterer en række materialer, herunder stål, rustfrit stål og ikke-jernholdige metaller.

· Produktionseffektivitet: 63 servotårne ​​muliggør hurtig værktøjsindeksering, hvilket reducerer opsætningstiden og øger gennemløbet til batchproduktion.

· Præcision og stabilitet: Japanske THK-føringer og kugleskruer, kombineret med FANUC CNC-kontrol, sikrer ensartet nøjagtighed og repeterbarhed.

· Emnestøtte: Hydraulisk tailstock med 500 mm vandring og MT4-tilspidsning giver sikker fastspænding til længere emner.

· Stiv konstruktion: 30-graders skrå leje med kraftige rulleføringer understøtter stabile tunge skæreoperationer.

Fremstilling og kvalitetssikring

CNC-drejebænken med skrå leje med servotårn og hydraulisk halestamme er fremstillet under strenge kvalitetskontrolstandarder.

· Alle nøglekomponenter kommer fra etablerede mærker, herunder FANUC, Japan THK, Japan NSK og Huahong.

· Præcisionsmontageprocesser for kugleskruer, lineære føringer og spindelsamlinger.

· Omhyggelig inspektion og test før levering for at sikre maskinens nøjagtighed og pålidelighed.

· Bakket op af mere end ti års produktionserfaring og professionel teknisk support.

Ofte stillede spørgsmål

Hvilket CNC-system bruges på denne drejebænk med skrå leje?

Maskinen bruger FANUC Oi-TF PLUS (5) CNC-system med FANUC servomotorer og drev til X- og Z-akser.

Hvad er aksevandringerne for denne CNC drejebænk?

X-aksevandring er 200 mm, og Z-aksevandring er 460 mm.

Hvad er spindelhastigheden og motoreffekten?

Spindelhastigheden varierer fra 0 til 5000 RPM, drevet af en 7,5KW Huahong spindelmotor.

Hvilken type føringsveje og kugleskruer bruges?

Maskinen bruger Japan THK 32 mm præcisionskugleskruer og 30 mm præcisions lineære rullestyr.

Hvad er maskinens vægt og overordnede dimensioner?

Maskinens dimensioner er 1875×1021×1263 mm, og vægten er cirka 1,8 tons.
