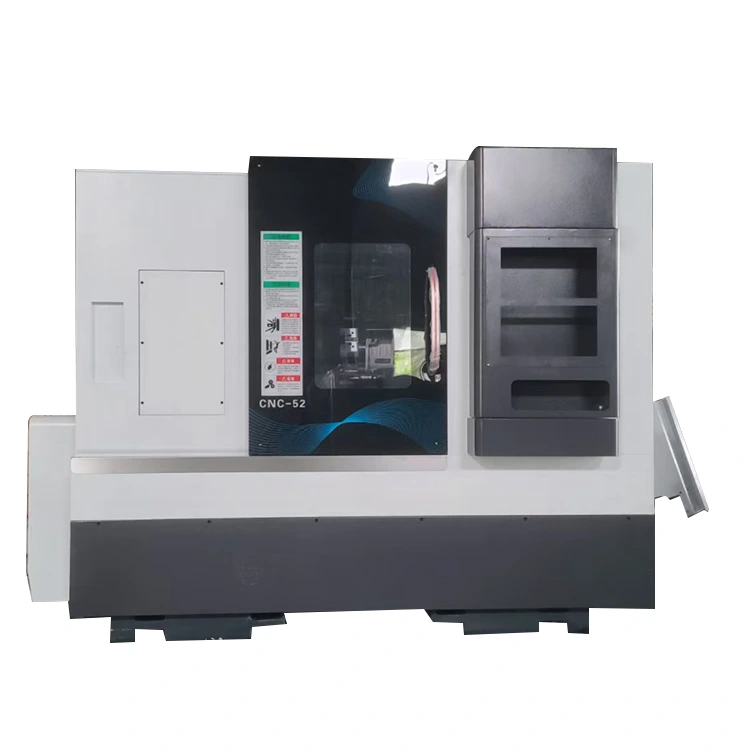

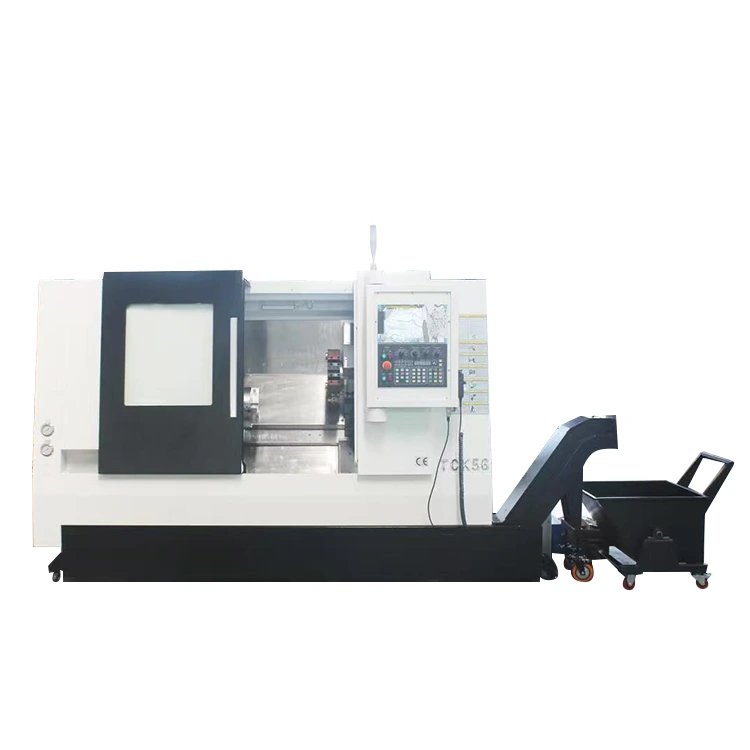

CNC Drejefræsecenter med tailstock

INGEN.

Navn

Enhed

Spec

Bemærkning

1

Slide Bordplade Dimension

mm

450*340

2

Max vandring af z-aksen

mm

600

3

Max vandring af X-aksen

mm

300

4

Max svingdiameter

mm

650

5

Diatance fra spindel til glidebordplade

mm

170

6

Afstand fra spindelcenter til jord

mm

1100

7

MAX bearbejdningslængde

mm

475

Tager NF80-170-BMT55-12T krafttårn som et eksempel

8

MAX drejediameter

mm

500

9

Spindelmodel (spindeldiameter)

mm

A2-6（200）

10

Spindelhastighed

RPM

0-4000

11

X, Z kugleskrue specifikationer

32*10/40*10

Japansk THK kugleskrue, klasse C3

12

X-akse lineær føringsskinne

Taiwan HIWIN rulle clss p, størrelse 35

4 skydere-standard type

13

Z-akse lineær føringsskinne

Taiwan HIWIN rulle clss p størrelse 35

4 skydere - skydere med forlænget længde

14

Tilslutningsmetode for X.Z-hovedmotor

Tandrem/Direkte kørsel/Direkte kørsel

15

X.Z. tailstock motorflange / tap

mm

130/110

16

Maskinstørrelse

mm

2415*1257*1270

17

Maskinens nettovægt

KG

3800 kg

Med intern og  ekstern beskyttelse

18

Værktøjsinstallationsmetode

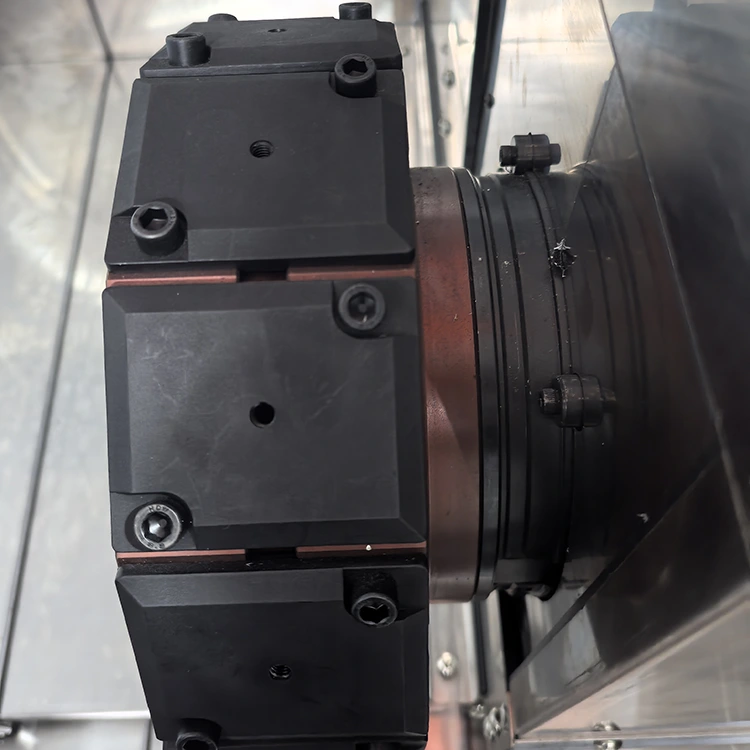

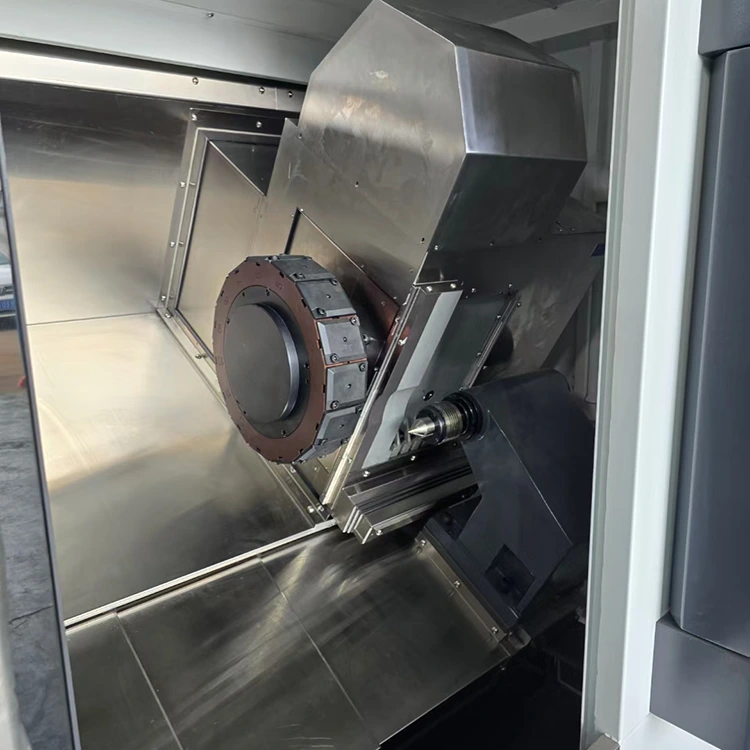

170-BMT55 krafttårn

19

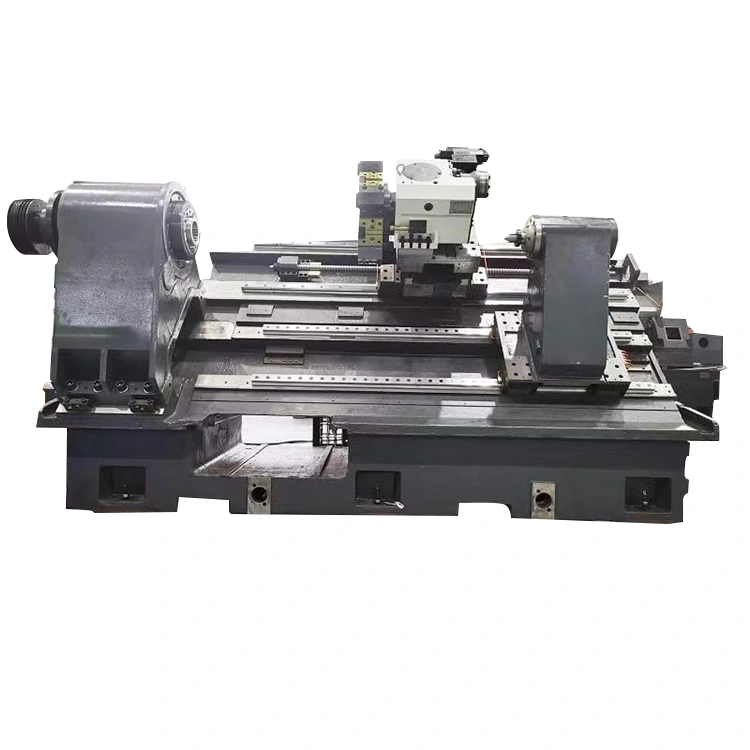

Maskinens basetype og hældning

30-graders skrå seng

20

tailstock

Lineær føringsaksel

21

Fremføringsmetode for tailstock

Hydraulisk fremdrift og servodrift

Standard-udstyret hydraulisk bagaksel center

22

Maks. vandring af tailstock

600

23

Min fremspringslængde af bagstammen

30 mm

24

Bagstamme center model

MT5
