Truss integreret maskine

Kunde

Reza

Citat nr.

YL2025091101

Kontakte

Reza

Tilbudsdato

2025-9-11

CC.

Tilbudsgyldighed

30 dage

Tlf

Leveringstid

20 dage efter modtaget depositum

Pris

0640 (inklusive flueskærerhoved og firkantet værktøjstårn)

RMB42000SÆT

Betaling

T/T.30 % som depositum, 70 % betaling før levering.

Garanti

Et år.

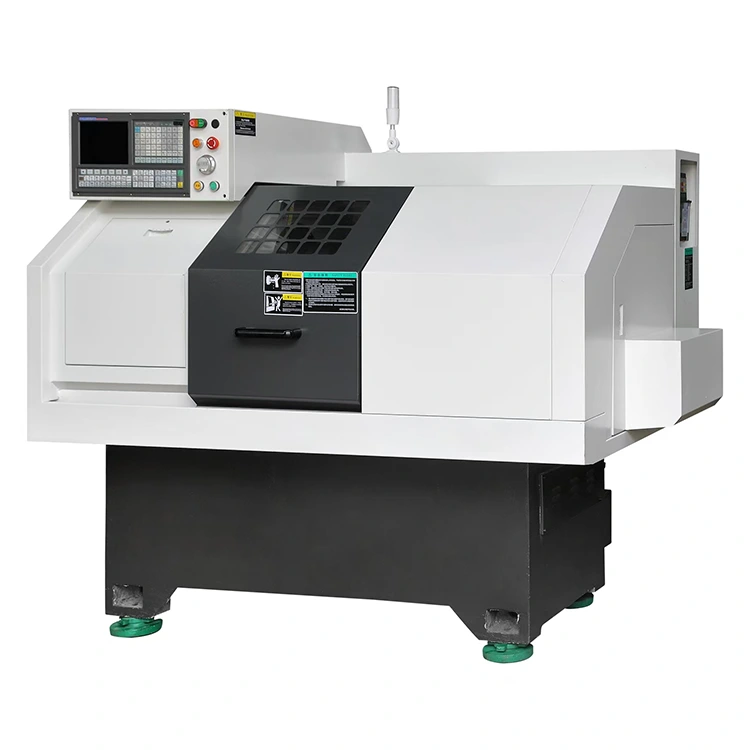

Foto

 Navn

 Spec

Behandlingsevne

Max svingdiameter over sengen (mm)

280

Maks. svingdiameter over vogn (Φ/mm)

f160

Max drejelængde (Φ/mm)

280

Maks. drejediameter (Φ/mm)

280

Max gennemgående huldiameter for stanglager（Φ/mm）

42

Spindel

Spindelnæsetype (GB 5900.1)

A2-5

 Tilspidsning af spindelforingshul

21°

GB21°

Spindelgennemløbsdiameter（Φ/mm）

49

 Spindeltrækstang gennemgående diameter

41.5

Spindeltrækgevind

M48×1,5

Spindelhastighedsområde (r/min)

0-3000（4000）

Standardkonfiguration: 0-3000 (valgfrit: 4000)

 Spindel gearskiftetilstand

32

Uafhængig spindel: 3 foran, 2 bag

Hovedmotoreffekt (kontinuerlig værdi) (kW)

4

Hovedmotoreffekt (øjeblikkelig maksimal værdi) (kW)

4

X-akse hurtig gennemløbshastighed (m/min)

15

Z-akse hurtig gennemløbshastighed (m/min)

15

X-akse servomotormoment (N·m)

110/6,4

Z-akse servomotormoment (N·m)

110/6,4

X-akse slaglængde (mm)

640

Z-akse slaglængde (mm)

280

X-akse og Z-akse motorforbindelsesmetode

 Direkte kobling

Z-akse føringsvej

Z-30-640

Z-akse kugleskrue 30-640 Firkantet type

X-Efter.

X-30-540

X-akse kugleskrue 30-540 kvadratisk type

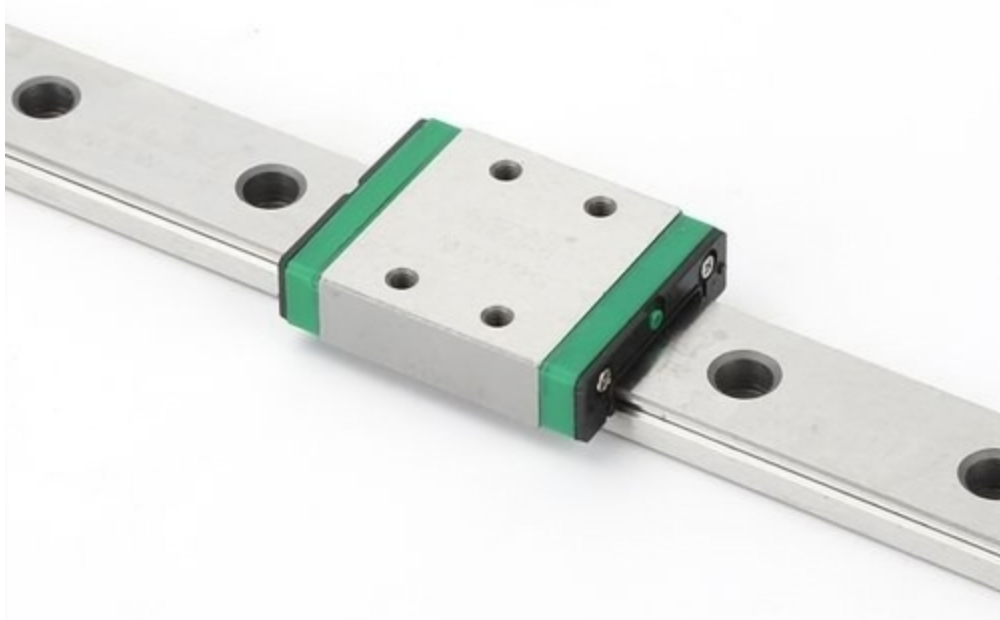

 Føringsvej type

（30FZS）

Lineær føringsvej (30FZS)

Værktøjstårn

 Værktøjstårn type

6125

 Antal værktøjsstationer

（MM）

Værktøjsstørrelse (mm)

20*20

Fast værktøjsstolpe (20×20)

Truss

X-akse standard slaglængde

2400 mm

X-Axis MaxSpeed

1,5 mm/s

Y-akse standard slaglængde

650 mm

Y-akse Maks. hastighed

1m/s

Z-akse standard slaglængde

1000 mm

Z-akse Maks. hastighed

1,5 m/s

 Bakkehøjde fra jorden

1100 mm

 Bakkestørrelse

550*350 mm

 Antal bakker

2

2 billeder

 Truss materiale

stål

 Ende af griber

，

Pneumatisk fastspænding  pneumatisk rotation

 Transmissionstilstand

Lineær føringsvej med skrå skinnestang

 Indgangsspænding

220V

 Indgående lufttryk

0,5-0,8 pa

Strømforsyning

 Nominel total effekt

9KW

 Nominel totalstrøm

20A

Spec

 Maskinens vægt

900 kg

Maskinstørrelse（L×B×H）

1650×1250×1600 mm

andre

 Fastspændingsmetode

Chuck diameter (valgfrit)

 Vandpumpekraft

380V/90W

Kugleskrue model (X-akse)

2508

Kugleskrue model (z-akse)

3208

Spåntransportørtype (valgfrit køb)

Maskinbearbejdning  felt

 Auto motorcykel dele og hardware tilbehør
