CNC drejebænk med skrå seng med servotårn og hale

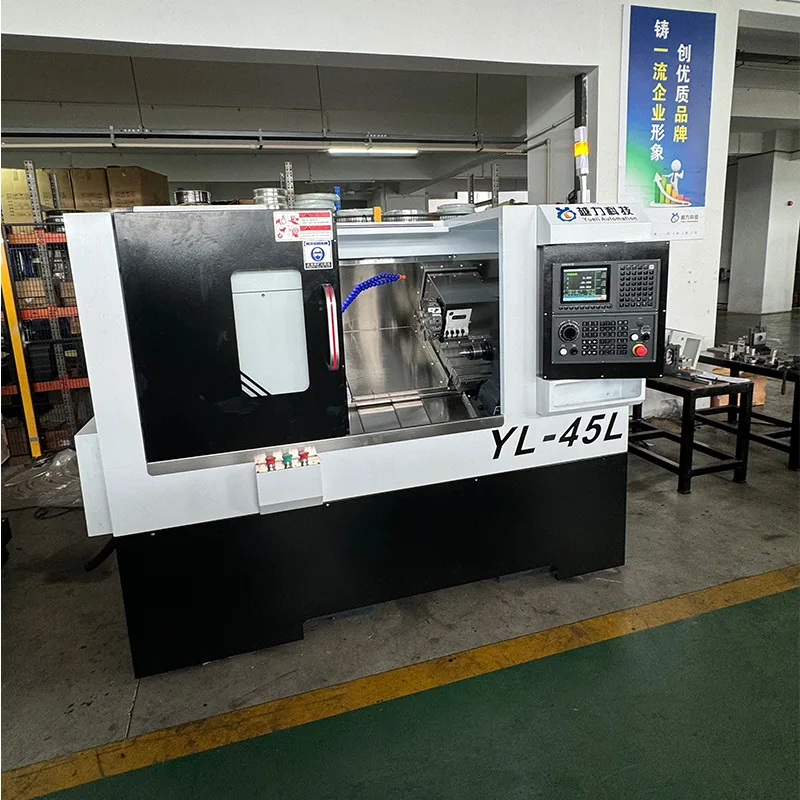

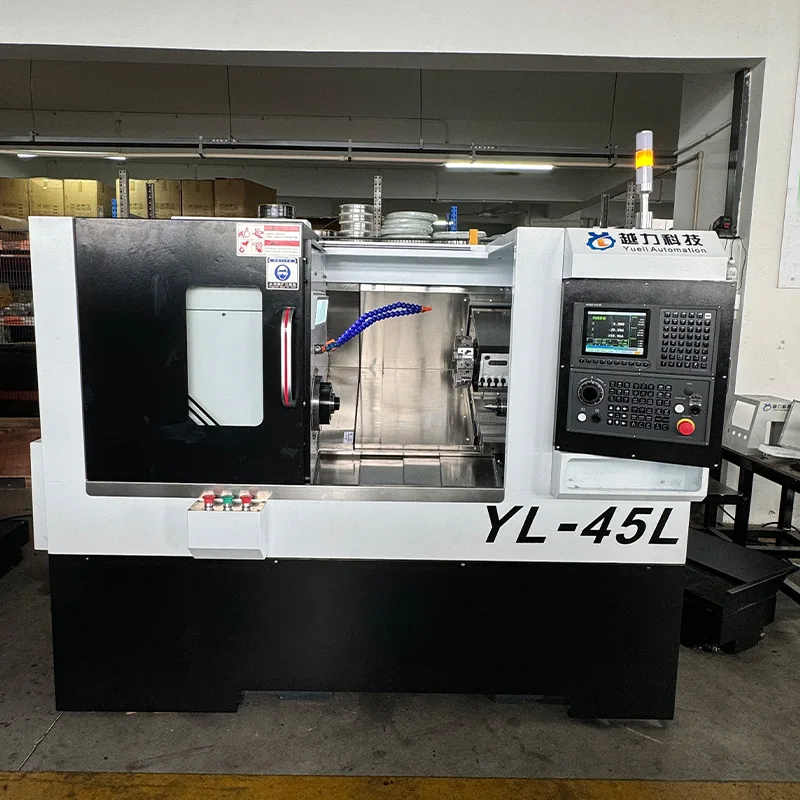

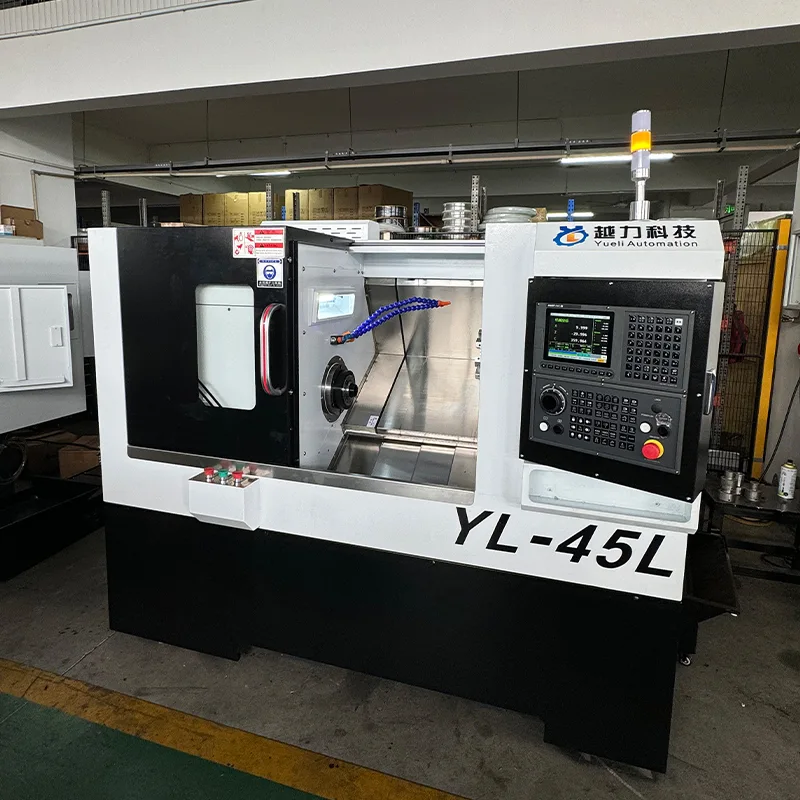

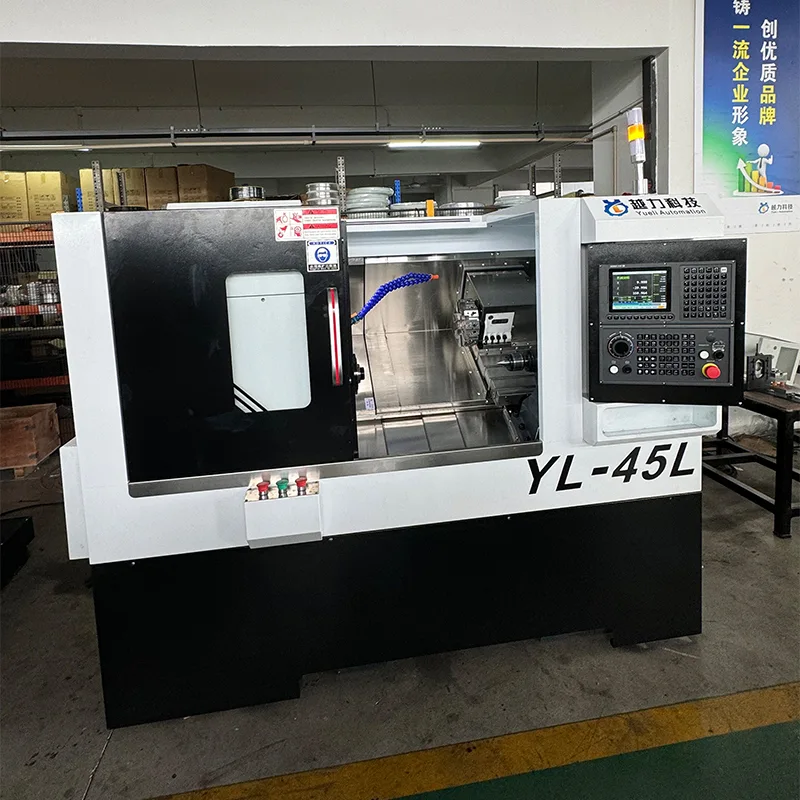

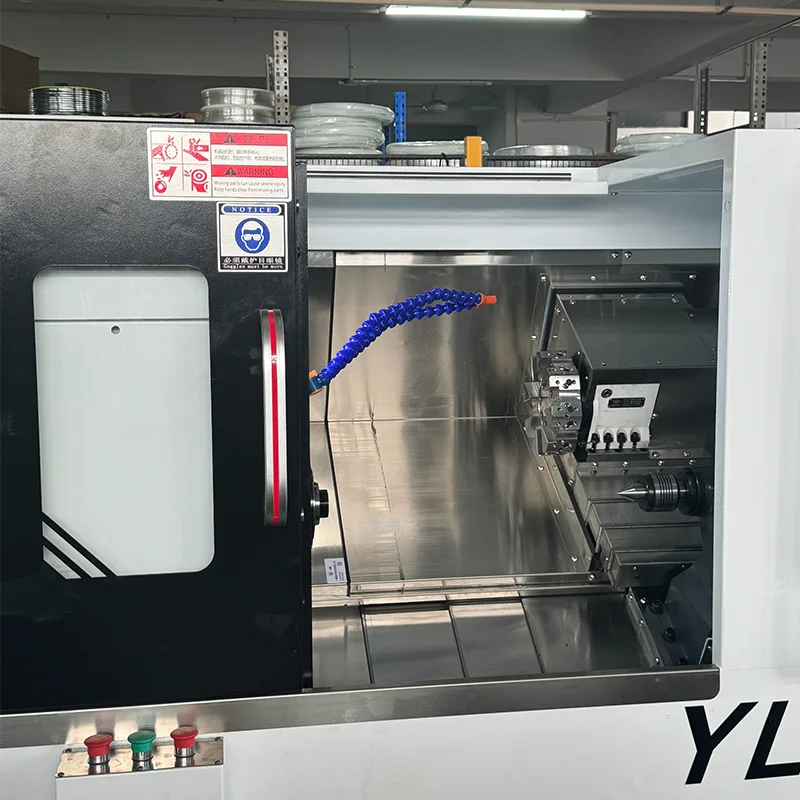

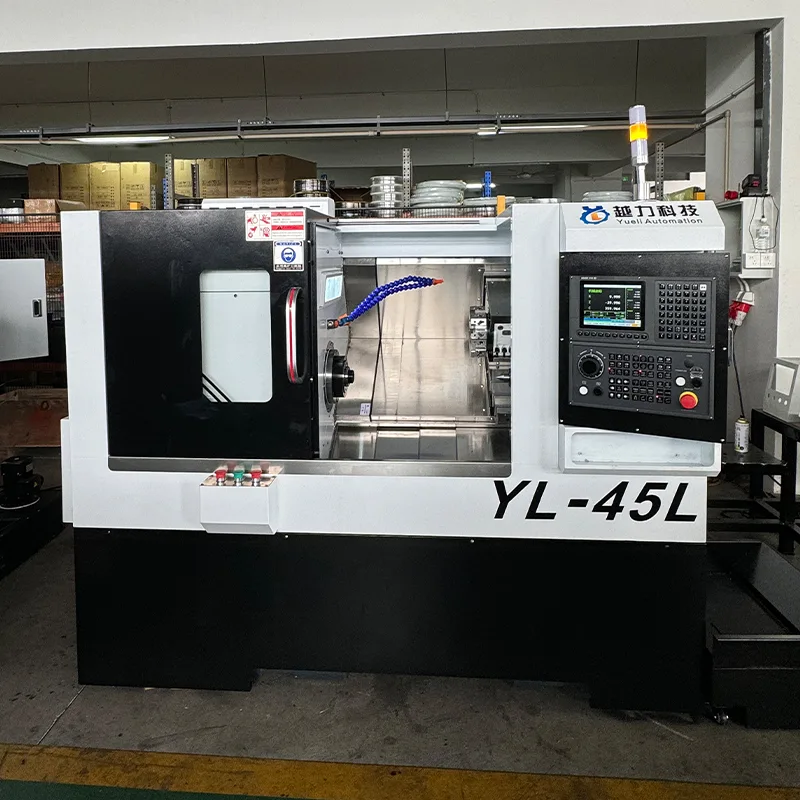

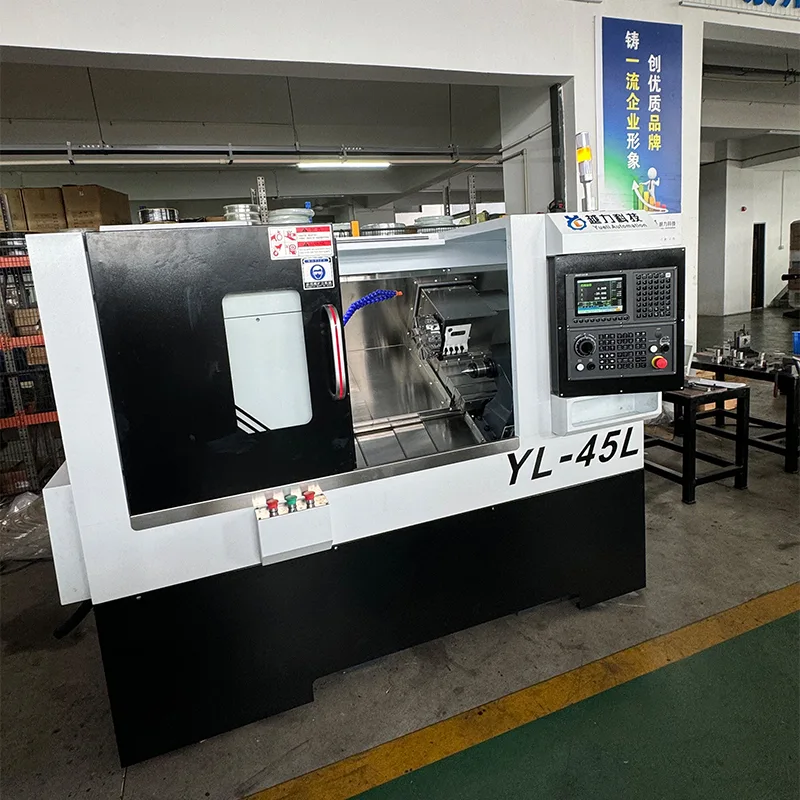

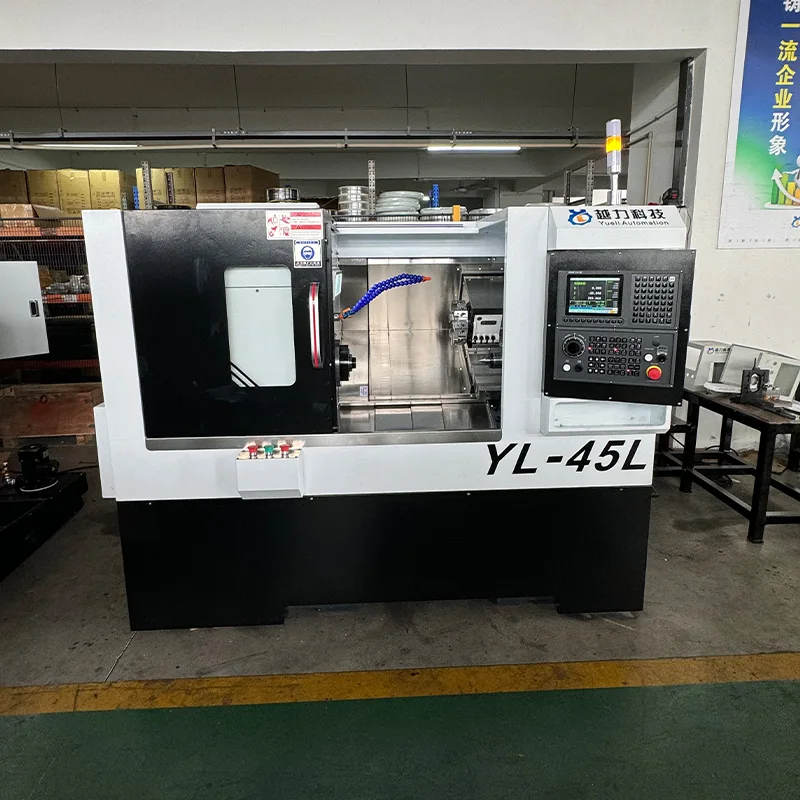

CNC drejebænk med skrå leje med servotårn og hale (model YL-45L) er produceret af Quanzhou Yueli Automation Equipment Co., Ltd. Maskinen har et 30-graders skrå lejedesign med et 63 servotårn til værktøj. Den er udstyret med FANUC Oi-TF PLUS (5) CNC-system, Japan THK 32 mm præcisionskugleskruer og 30 mm præcision lineære rulleføringer, hvilket giver stabil og nøjagtig bearbejdningsydelse. Spindelhastigheden varierer fra 0 til 5000 RPM med en 7,5KW Huahong spindelmotor. Maskinen har en lineær styrehale med hydraulisk fremdrift, halestammens vandring er 500 mm, og tailstockens konus er MT4. Maksimal drejediameter er 375 mm, og maksimal bearbejdningslængde er 380 mm med borepatron.

Tekniske specifikationer

Følgende tekniske parametre gælder for Slant Bed CNC drejebænk med Servo Turret og Tailstock.

Hovedkonfiguration

CNC-drejebænken med skrå leje med servotårn og bagaksel er udstyret med følgende nøglekomponenter.

Standard tilbehør

Følgende tilbehør er inkluderet med Slant Bed CNC Drejebænken med Servo Turret og Tailstock.

Maskinstruktur og nøglefunktioner

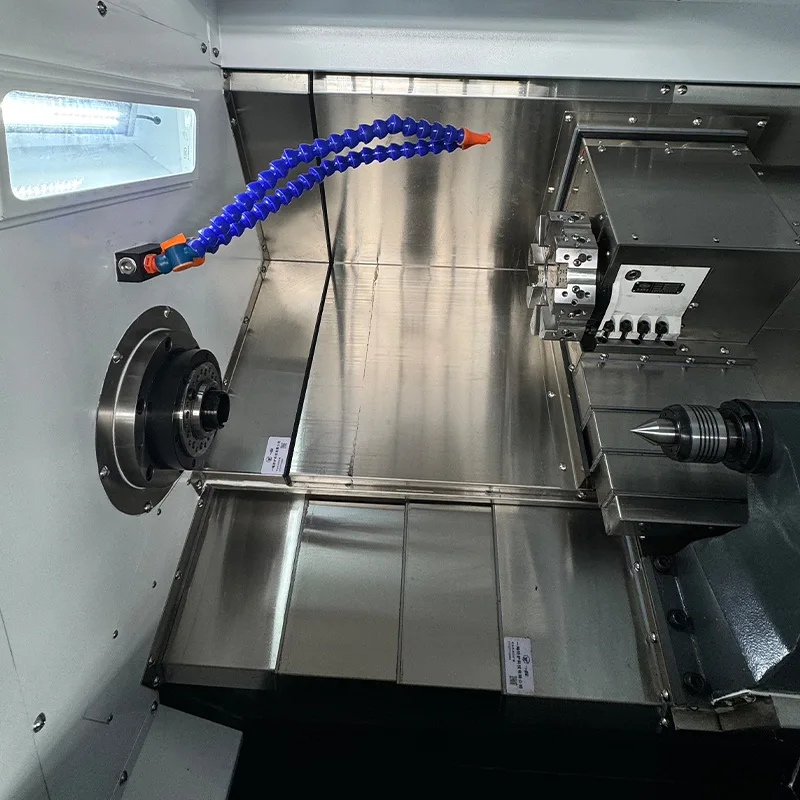

CNC-drejebænken med skrå leje med servotårn og bagaksel inkorporerer følgende strukturelle og ydeevneegenskaber.

· Seng: 30-graders skrå lejedesign for stivhed og effektiv spånstrøm.

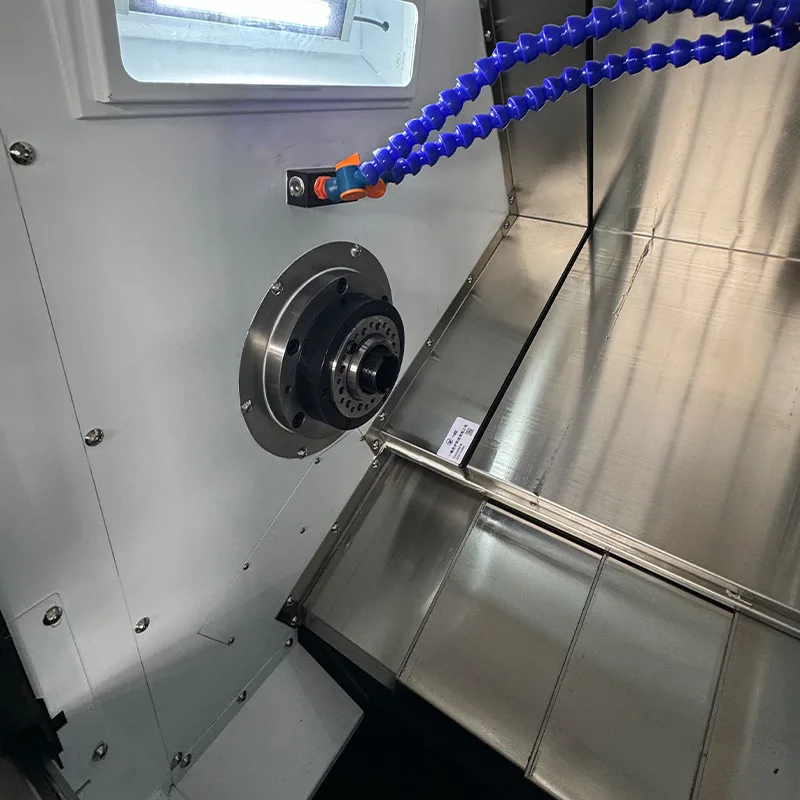

· Spindel: Patronpræcisionsspindelsamling med Japan NSK-lejer. Spindel model A2-5 med 170 mm diameter. Hastighedsområde 0-5000 RPM.

· Føringsveje: Japan THK 30 mm præcision lineære rulleføringer. X-akse med 4 standardblokke, Z-akse med 4 forlængede blokke.

· Kugleskruer: Japan THK 32 mm præcisionskugleskruer med 10 mm stigning til både X- og Z-akser.

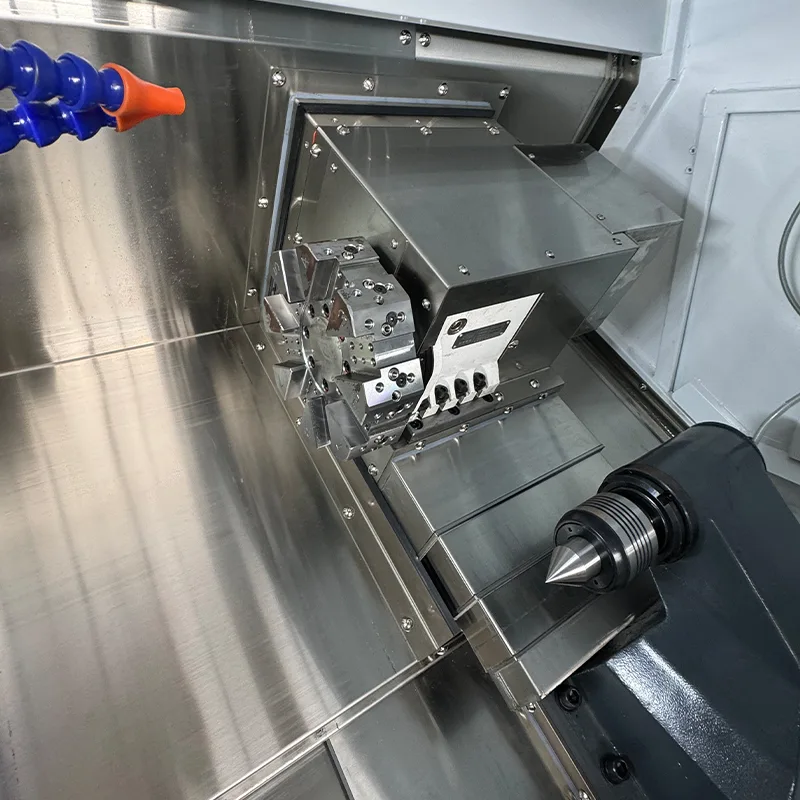

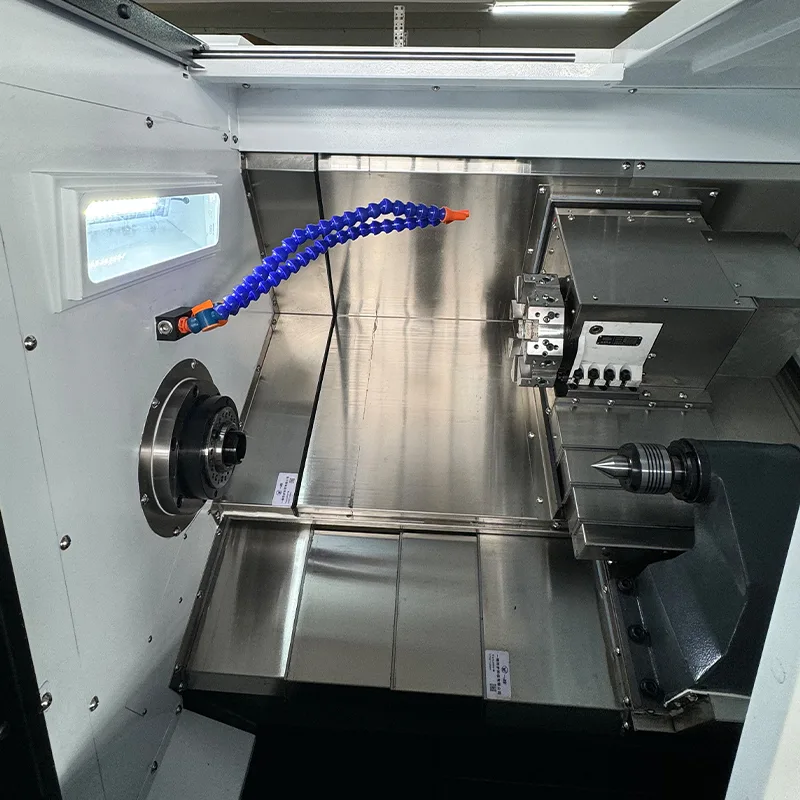

· Værktøj: 63 servotårn til automatisk værktøjsskift.

· Stamme: Lineær styrestamme med hydraulisk fremdrift. Bagstammevandring 500 mm. Bagstammekonus MT4.

· Motorforbindelser: Hovedmotor med remtræk, X- og Z-motorer med direkte drev.

Bestillingsinformation

Følgende pris- og bestillingsoplysninger gælder for CNC drejebænken med skrå seng med servotårn og bagsmæk.

· Produktnavn: CNC drejebænk med skrå leje (Tool Turret Type)

· Model: YL-45L

· Betalingsbetingelser: 30% depositum, balance før forsendelse

· Garanti: 1 år for dele (eksklusive menneskeskabte skader)

· Moms: 13% moms inkluderet

· Fragt: Inkluderet

Ofte stillede spørgsmål

Hvad er kontrolsystemet for denne CNC drejebænk med skrå seng?

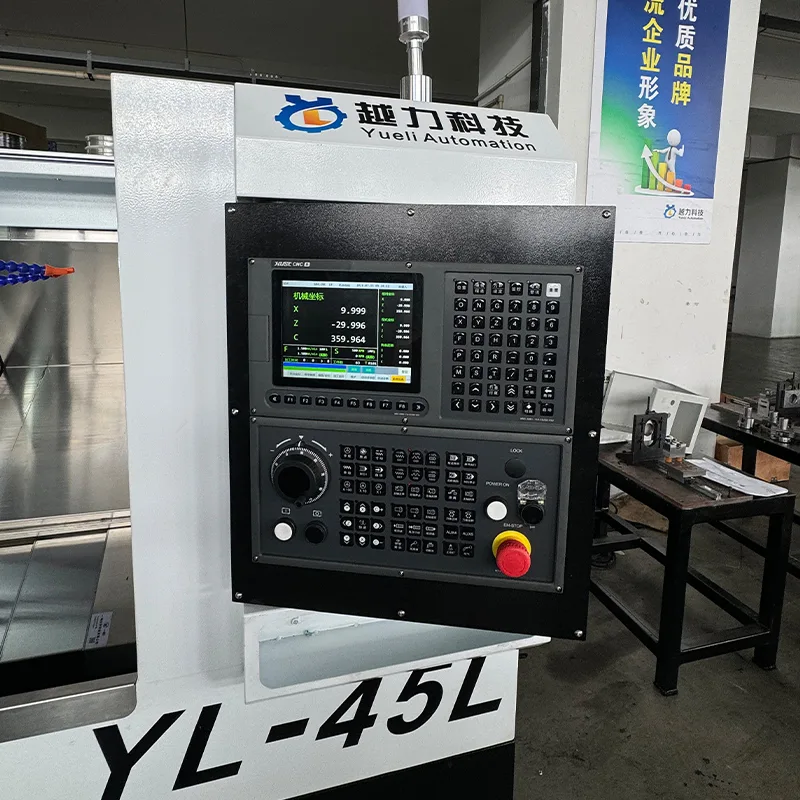

CNC-drejebænken med skrå leje bruger FANUC Oi-TF PLUS (5) CNC-system med FANUC servomotorer og drev til X- og Z-akserne.

Hvad er X- og Z-aksens vandring for denne maskine?

X-aksevandring er 200 mm, og Z-aksevandring er 460 mm. Hvad er spindelhastigheden og spindelmotoreffekten?

Spindelhastighedsområdet er 0 til 5000 RPM, og spindelmotoreffekten er 7,5KW fra Huahong.

Hvilken type seng og værktøj har denne maskine?

Maskinen har et 30 graders skrå leje med et 63 servotårn til automatisk værktøjsskift.

Hvad er specifikationerne for styrebaner og kugleskruer?

X- og Z-akser bruger 32 mm præcisionskugleskruer og 30 mm præcisions lineære rullestyr, begge fra Japan THK.

Hvad er vægten og dimensionerne af denne CNC drejebænk?

Maskinens dimensioner er 1875×1021×1263mm, og vægten er cirka 1,8 tons.

Hvilken type tailstock har maskinen?

Maskinen har en lineær styrehale med hydraulisk fremdrift, halestammens vandring er 500 mm, og tailstockens konus er MT4.
