Vandret 12-spindlet CNC revolvermaskine

Horisontal 12-spindlet CNC-tårnmaskine (intern model TA-12) er fremstillet af Quanzhou Yueli Automation Equipment Co., Ltd. Den er velegnet til produktion og behandling af store og mellemstore batcher. Maskinen har et glat og generøst udseende, enkel og intuitiv betjening og praktisk justering. Med CNC-styring giver den højere automatisering, god pålidelighed og reduceret arbejdsintensitet, hvilket gør det muligt for én person at betjene og styre flere maskiner. Dette produkt er et ideelt højeffektivt anti-forureningsbehandlingsudstyr.

Produktintroduktion

Horisontal 12-spindlet CNC-tårnmaskine er velegnet til produktion og behandling af store og mellemstore batcher. Maskinens udseende er glat og generøst, betjeningen er enkel og intuitiv, og justeringen er praktisk. CNC-kontrollen er vedtaget, graden af ​​automatisering er højere, pålideligheden er god, operatørens arbejdsintensitet reduceres, og betjening og styring af en person og flere maskiner kan realiseres.

Tekniske konfigurationsparametre

Følgende komponenter og specifikationer gælder for den horisontale 12-spindlede CNC revolvermaskine.

Vigtigste tekniske parametre

Følgende tekniske parametre gælder for den horisontale 12-spindlede CNC-revolvermaskine.

Maskinens struktur og ydeevne

Den horisontale 12-spindlede CNC-tårnmaskine har følgende strukturelle og ydeevneegenskaber.

· Simpelt bearbejdningscenter. Programstyring bruger Taiwan Hust-kontrolsystem med detekteringsfunktion for at undgå skader på hane eller værktøj på grund af magnetventil eller cylinderfejl. Menneske-maskine venlig dialog for nem betjening.

· Velegnet til behandling af store og mellemstore partier. Engangsopspænding afsluttet. Høj effektivitet og god præcision.

· Tapningsmekanismen behøver ikke at udskifte blyskruetræk. Plads er standard. Beijing CTB hovedservomotor med egen frekvenskonvertering forbedrer gevindets overfladeruhed og sikrer nøjagtighed.

· Uafhængig forskning og udvikling af power head-komponenter. Præcisionsslibning. God slidstyrke. Lang levetid.

· Hust CNC-system gør det muligt at indstille fremføringshastigheden efter behov. Efter lang tids brug slides blyskruen, systemet har værktøjskompensationsfunktion.

· Hver motoriseret glidende overflade bruger centraliseret automatisk smøreanordning for at sikre værktøjsmaskiners levetid.

· Glidebordsbevægelse drevet af servomotor. Flere koordinater kan indstilles digitalt. Høj positioneringsnøjagtighed. Lav vibration. Hurtig respons.

· Under forarbejdning vises emnestatus på berøringsskærmen. Alarmfunktion for fejl.

· Fuldt lukket beskyttelse sikrer personlig sikkerhed og forbedrer behandlingsmiljøet.

Hovedstrukturkomponenter

Den horisontale 12-spindlede CNC-tårnmaskine består af følgende strukturelle hovedkomponenter.

· Kolonne: 1 sæt

· Den 4. akse: 1 sæt

· Base: 1 sæt

· Elektronisk system: 1 sæt

· Hydraulisk skruestik: 1 sæt

· Spånfjernelsessystem: 1 sæt

Elektrisk System

Den horisontale 12-spindlede CNC-tårnmaskine bruger følgende elektriske komponenter.

· Magnetventil: Taiwan AirTAC. God stabilitet. Lufttrykket må ikke være lavere end 0,5 MPa.

· AC-kontaktor: Schneider. God stabilitet.

· Relæ: Omron. God stabilitet.

Smøresystem

Hvert krafthoved på den horisontale 12-spindlede CNC revolvermaskine smøres med smør, som er let at bruge og betjene, hvilket sikrer smørefladens levetid.

Standard tilbehør og dokumenter

Den horisontale 12-spindle CNC revolvermaskine leveres med følgende tilbehør og dokumenter.

· Medfølger værktøjskasse: Dobbeltnøgle 17-19, sekskantnøgle 1,5-10 (1 sæt).

· Tilfældige dokumenter: Systemspecifikation, betjeningsvejledning, driverinstruktion (1 kopi hver).

Ofte stillede spørgsmål

Hvad er spindelgrænsefladen og maksimal borekapacitet?

Spindelgrænsefladen er ER40. Maksimal borediameter er 60 mm for kobbergennemgående huller, og maksimal anboringsdiameter er M50×3 mm for kobber.

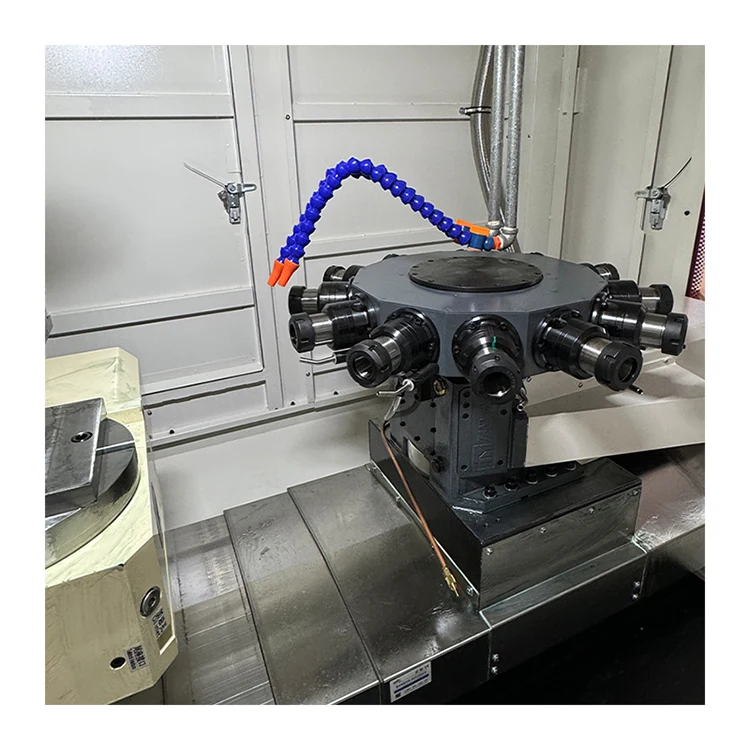

Hvor mange spindler har tårnet?

Det roterende tårn har 12 spindler. Værktøjsskiftetiden er 0,8 sekunder pr. 180 grader.

Hvad er X-, Y- og Z-aksernes bevægelser?

X-aksevandring er 350 mm, Y-aksevandring er 400 mm, og Z-aksevandring er 300 mm. Maksimal bevægelseshastighed for alle akser er 30 m/min.

Hvad er CNC-systemet og spindelmotorens effekt?

Maskinen bruger Taiwan Hust CNC-systemet med en servo-spindelmotoreffekt på 5,5KW til 7,5KW (valgfrit).

Hvad er maskinens vægt og dimensioner?

Maskinens dimensioner er 2200×1765×1922 mm med metalplade, og nettovægten er 3500KG.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Kina – Grundlagt 2013
