Lineær styreboring Anboringscenter åben type

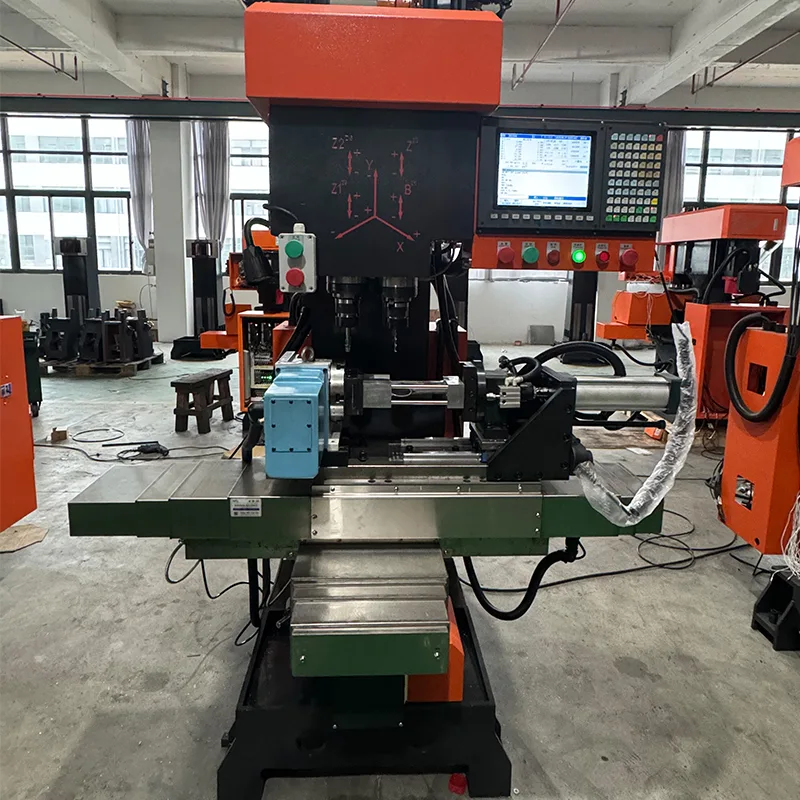

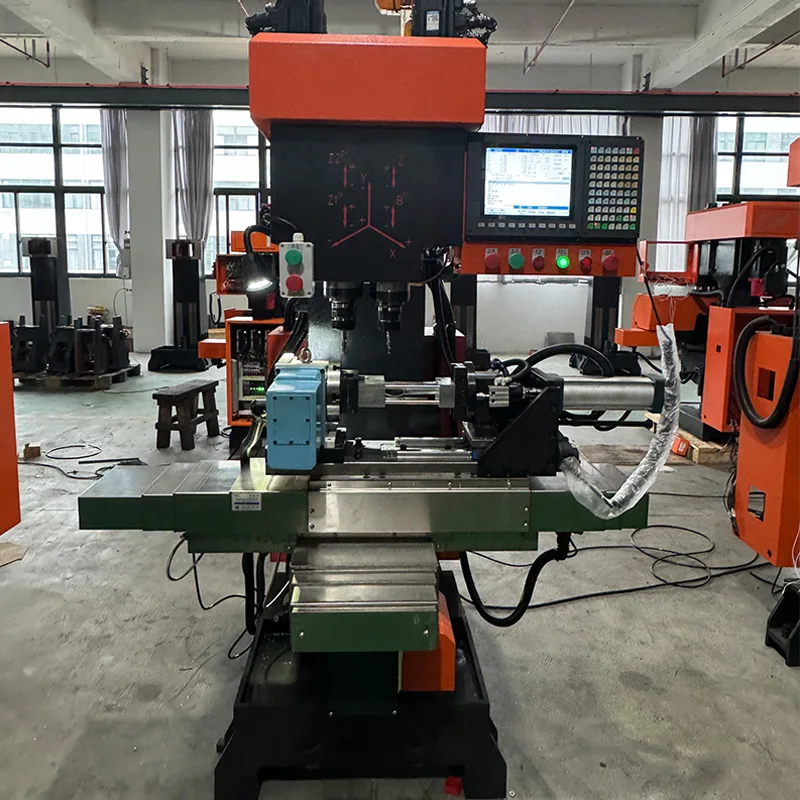

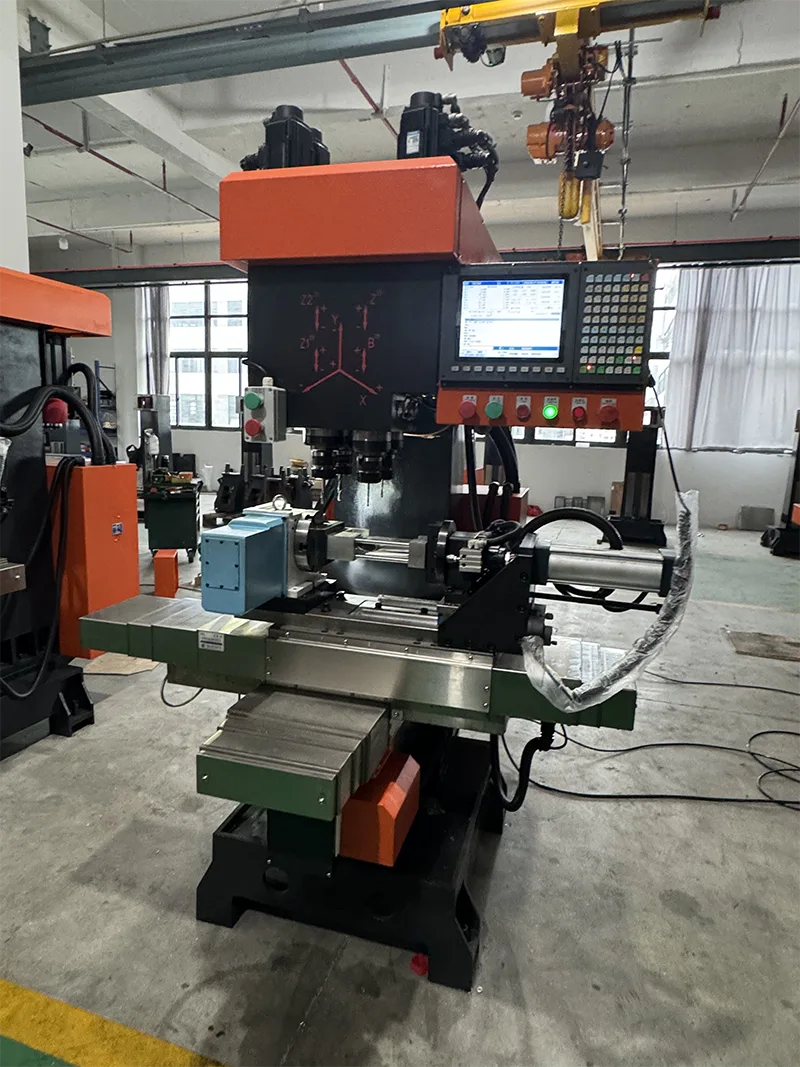

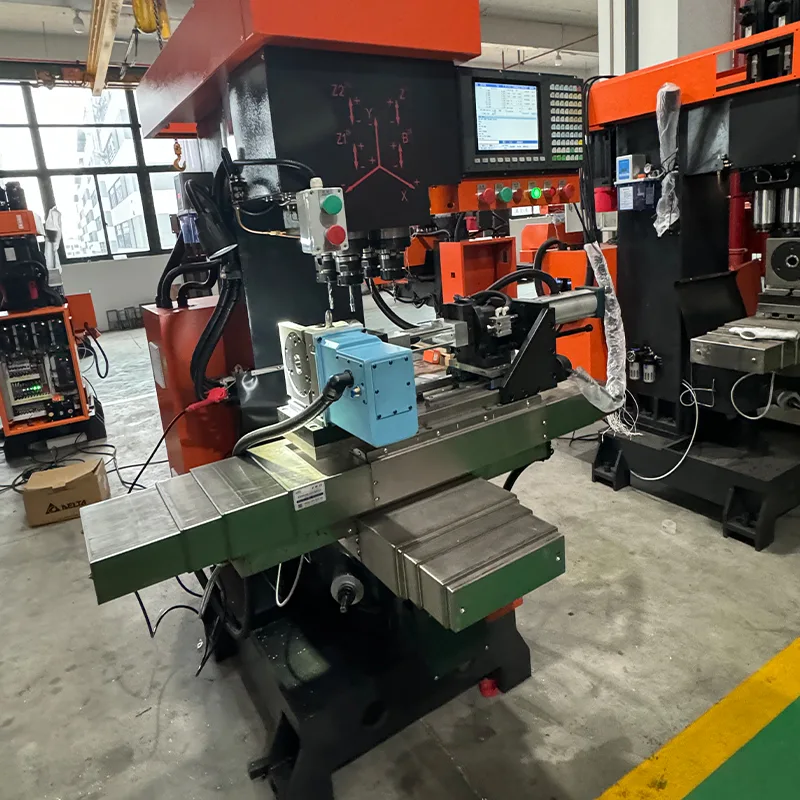

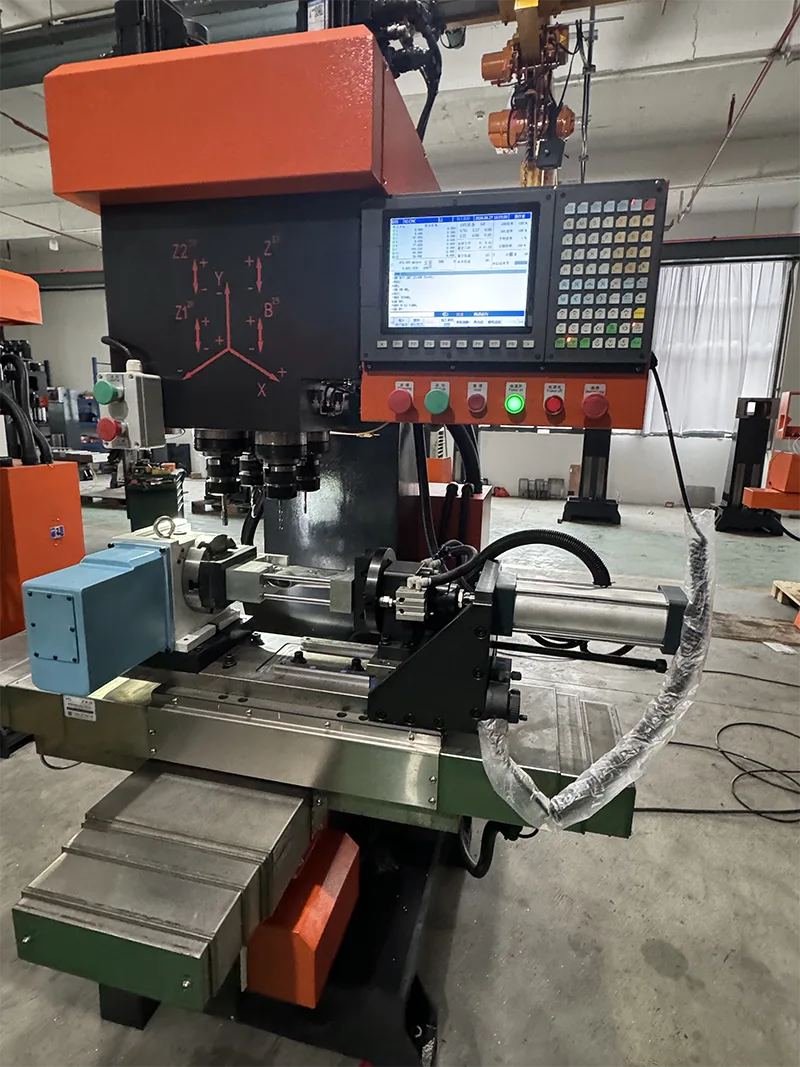

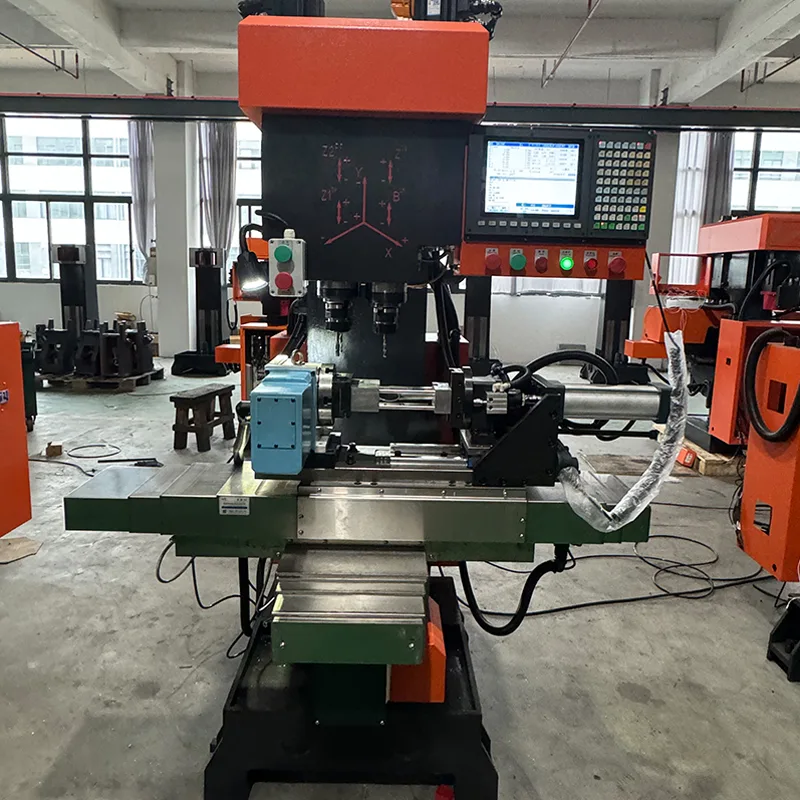

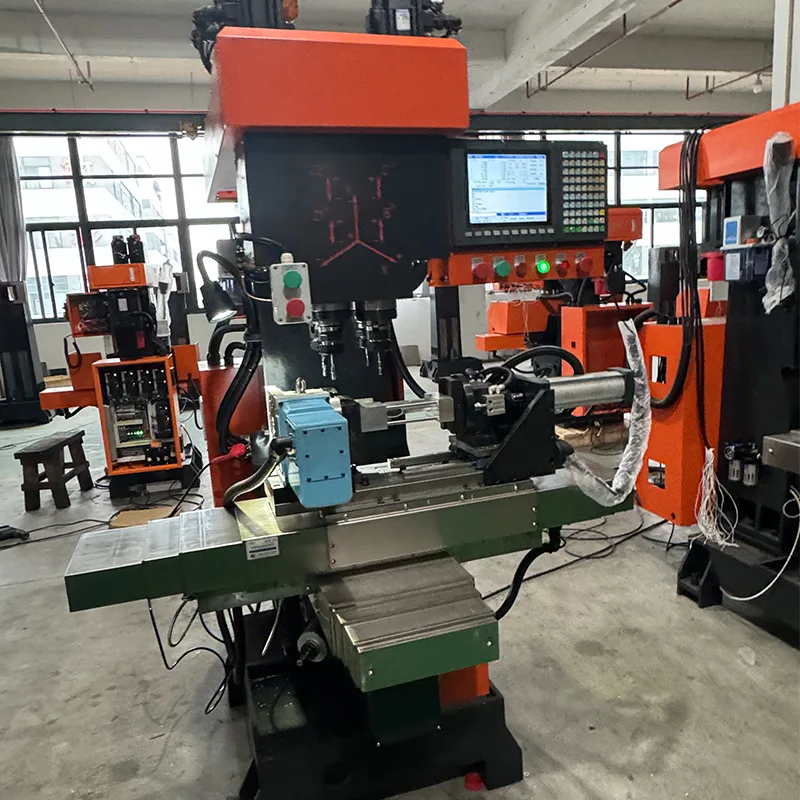

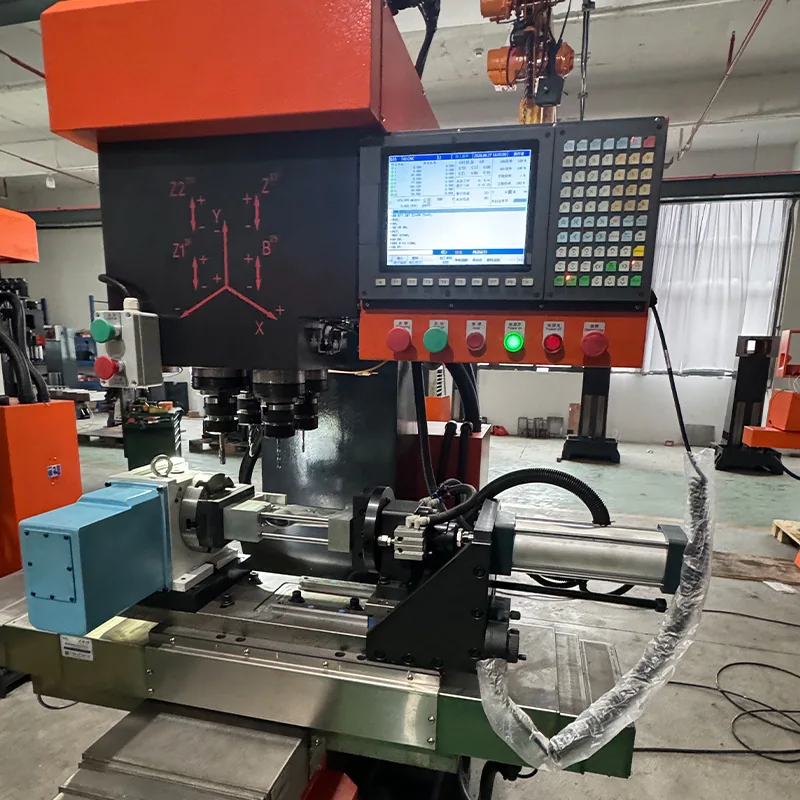

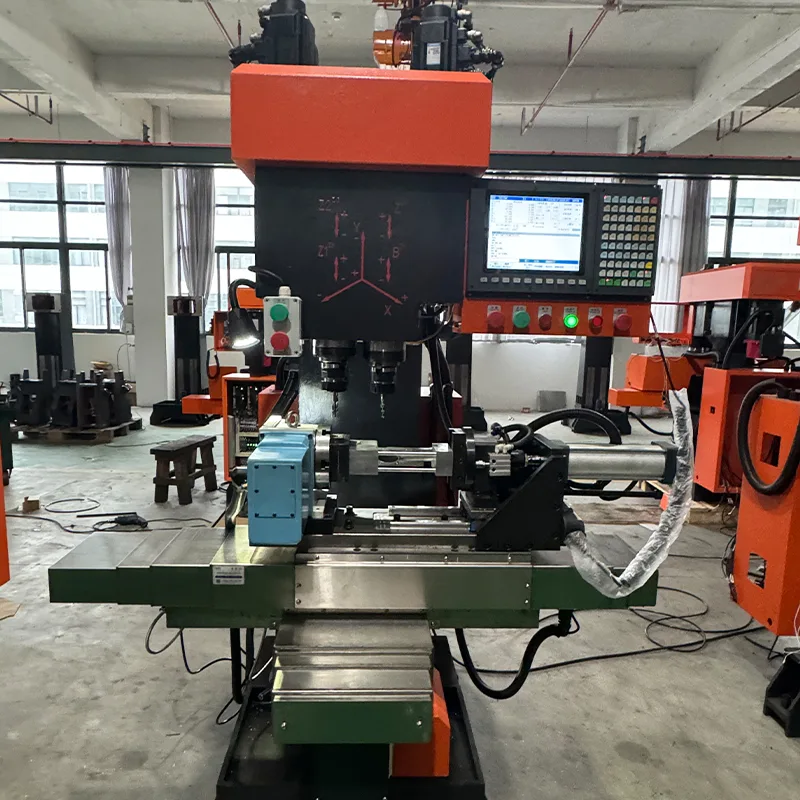

ZSK540 Linear Guide Drilling Anboringscenter Åben Type er et lodret 4-akset lineært styret anboringscenter i åben type konfiguration. Denne model leveres uden metalpladeindkapsling og tilbyder et åbent rammedesign, der er velegnet til applikationer, hvor fuld indkapsling ikke er påkrævet. Maskinen er udstyret med Taiwan Syntec bus CNC-system med berøringsskærm, med brugervenlig menneske-maskine interface til intuitiv programmering og enkel betjening. Med 4-akset CNC-funktion kan alle fire akser udføre bore-, anborings- og fræseoperationer. 5,5KW servo-spindelmotoren med indbygget frekvensomformer muliggør stiv anboring og trinløs hastighedsregulering, hvilket sikrer bearbejdningspræcision.

Maskinkonfiguration og strukturelle funktioner

ZSK540 Linear Guide Drilling Anboring Center Open Type er bygget med følgende standardkonfigurationer og strukturelle funktioner.

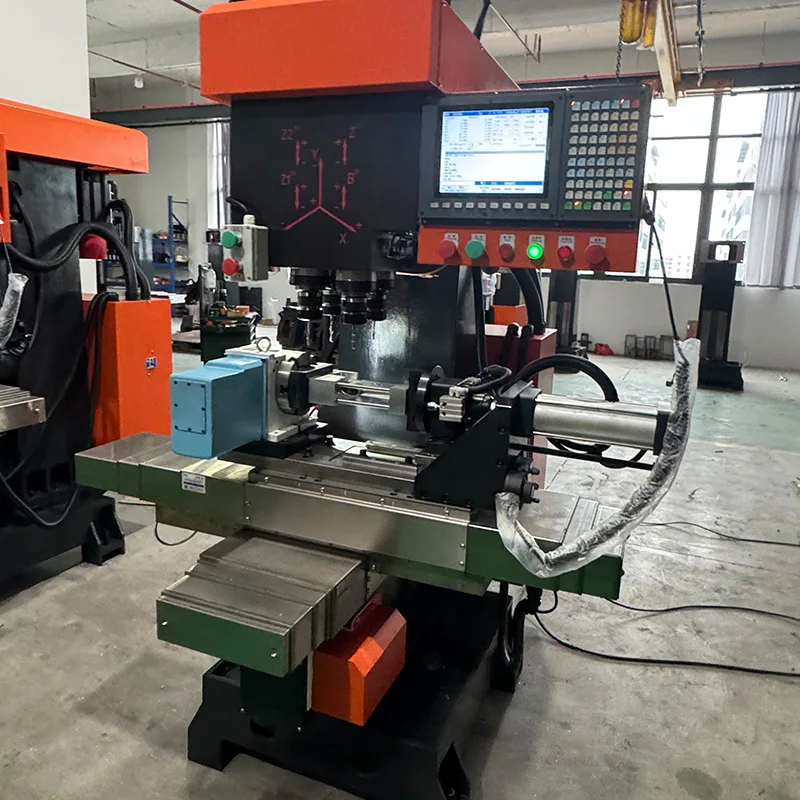

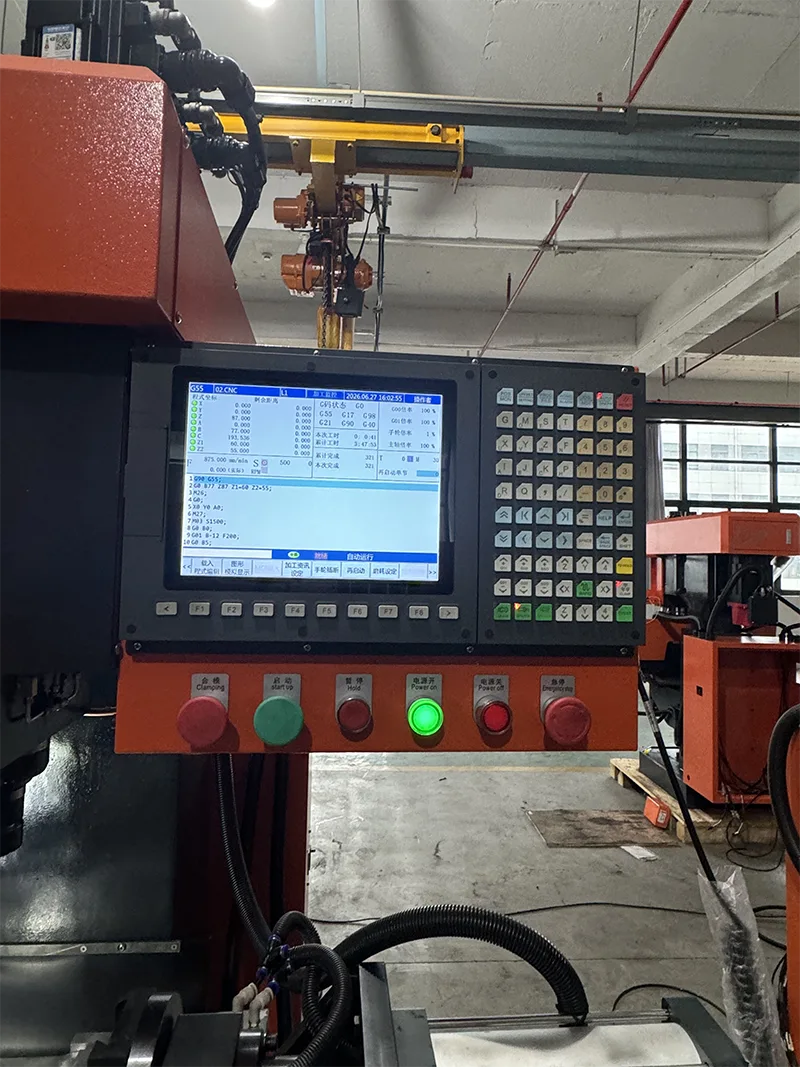

· CNC-system: Taiwan Syntec bus CNC-system med berøringsskærm. Brugervenlig menneske-maskine interface. Intuitiv programmering. Enkel betjening. Hurtig at lære.

· Servosystem: Syntec servomotorer, 5 enheder i alt (4 med bremse). 5,5KW Huahong spindel servomotor.

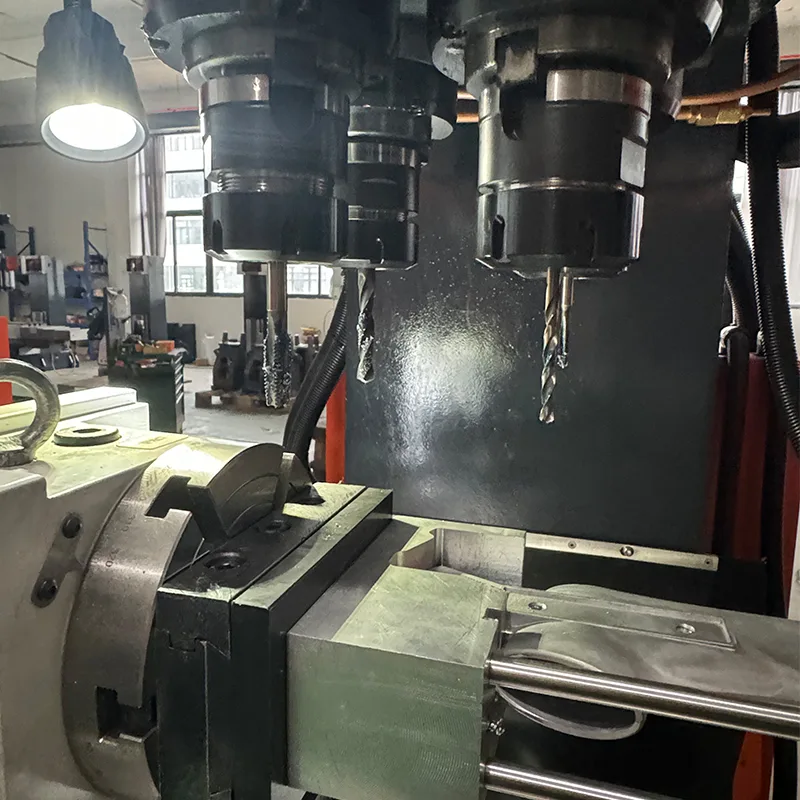

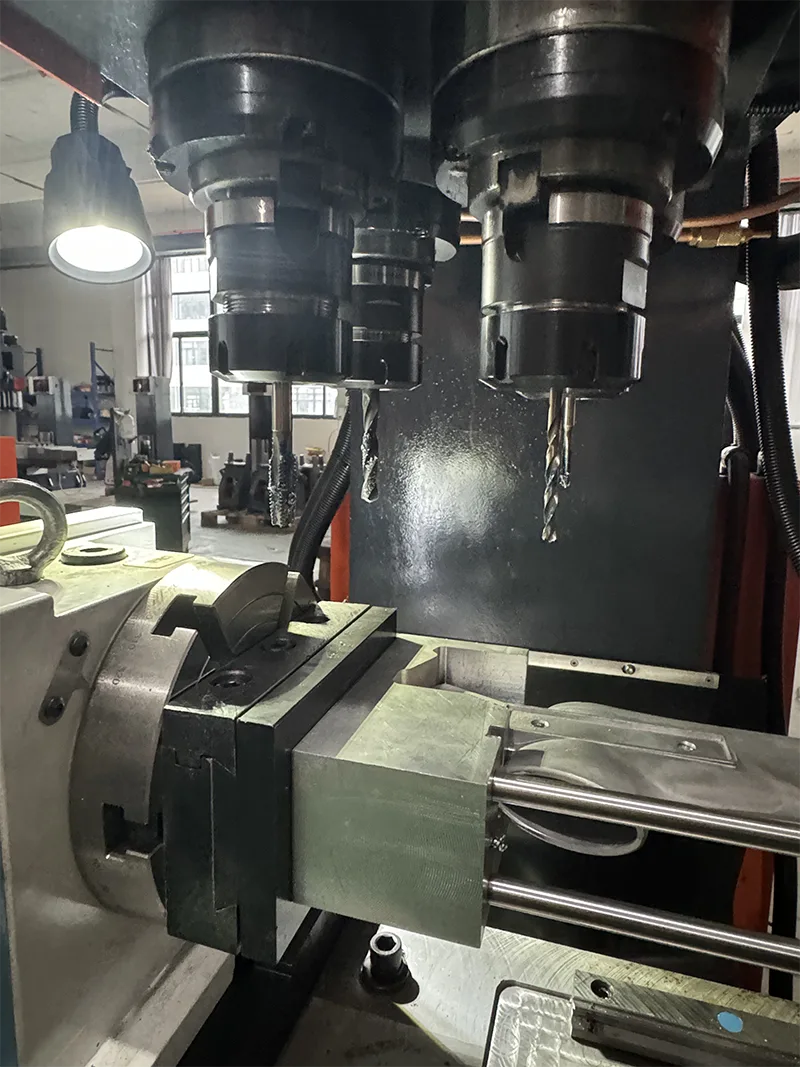

· Spindel: BT40 spindel tilspidsning. Spindelbøsning diameter 105mm. Spindelhastighed 0-3000 r/min.

· Føringsveje og kugleskruer: Hiwin lineære styr (6 enheder) og Dinghan kugleskruer (3 enheder). Z-aksedeling 10mm, X/Y-aksedeling 16mm. Understøtter kraftig skæring.

· Pneumatiske komponenter: Koreansk importerede pneumatiske komponenter.

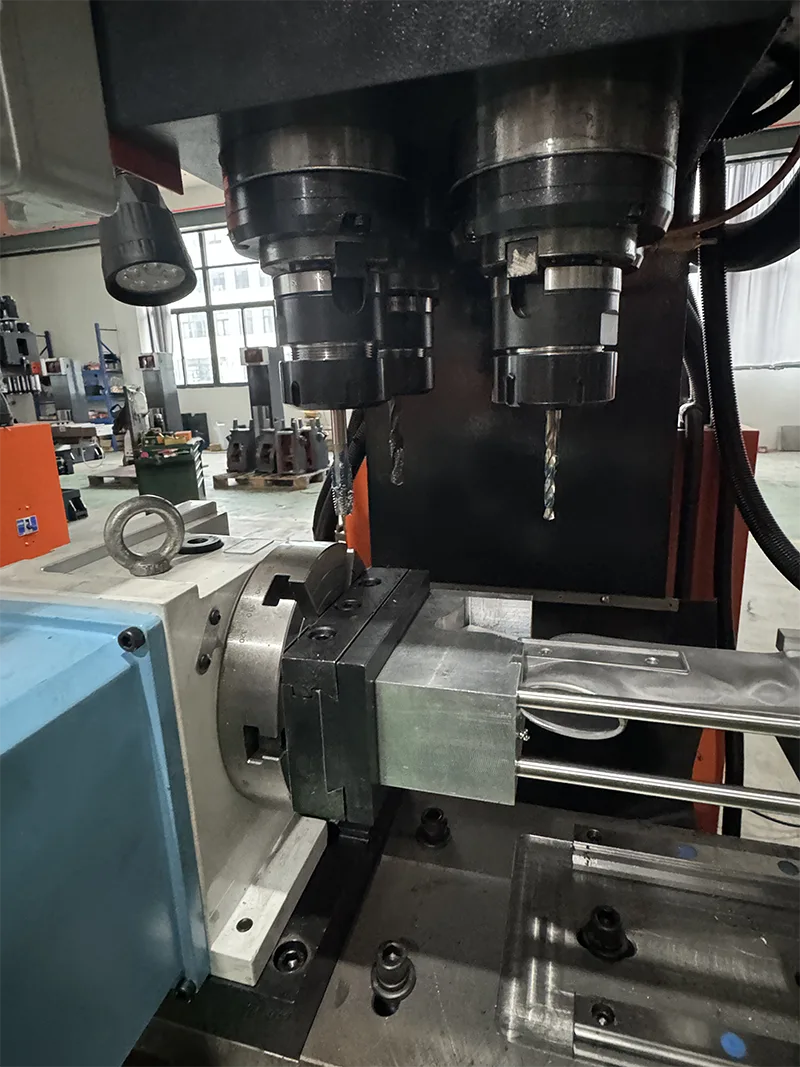

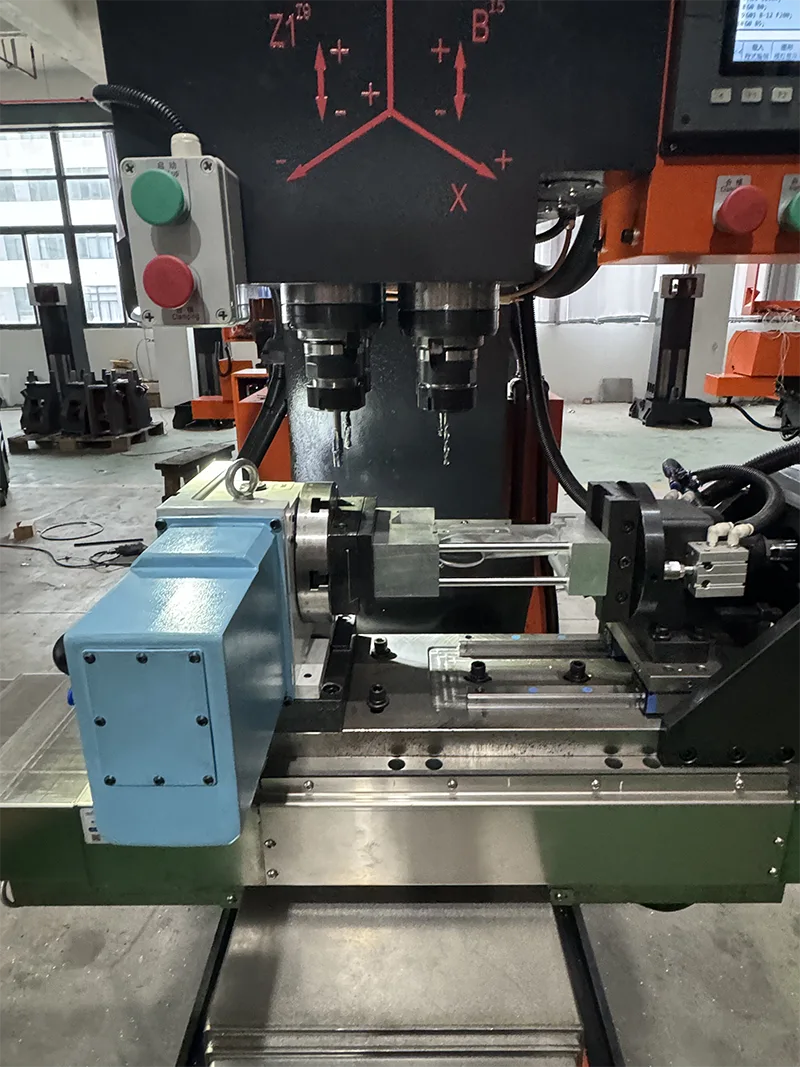

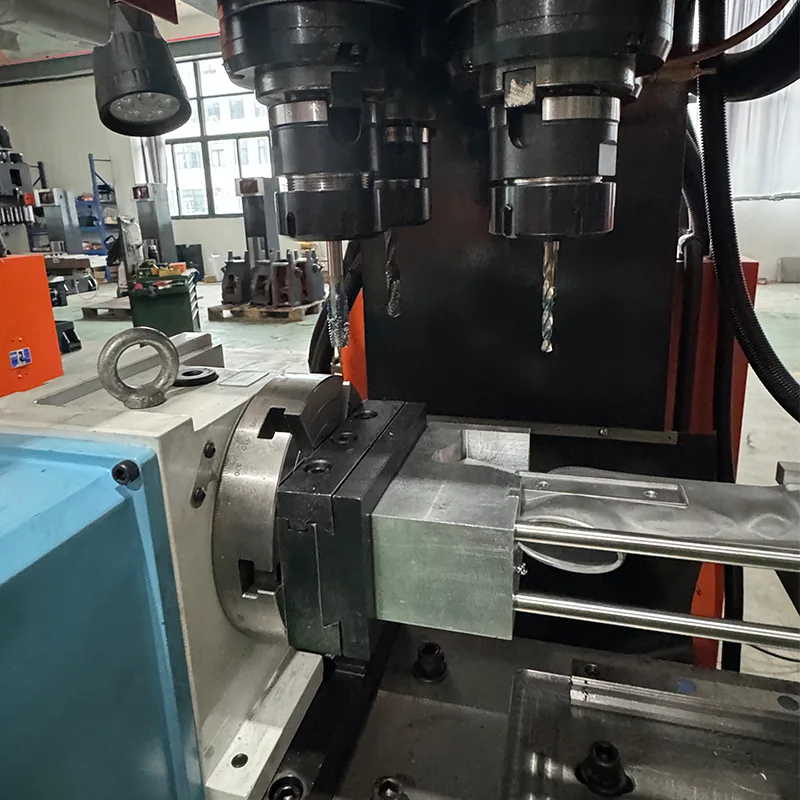

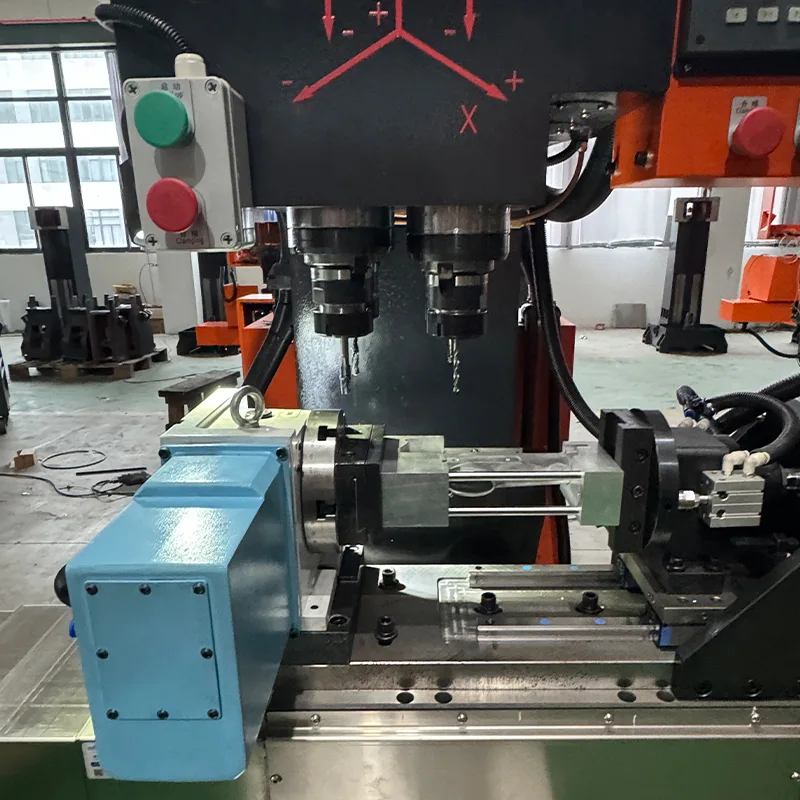

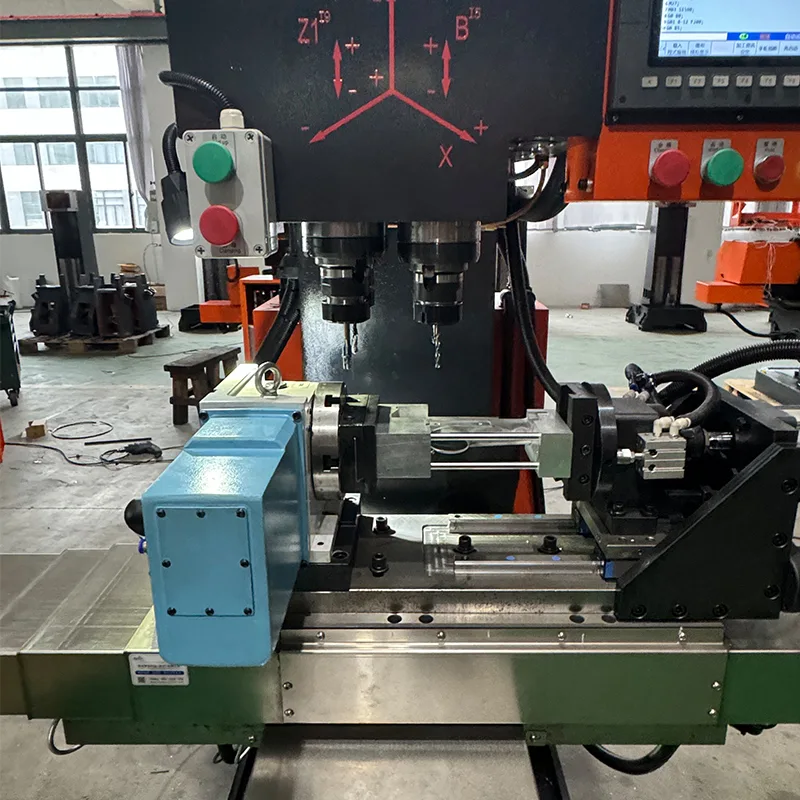

· Fjerde akse: Udstyret med fjerde akse til boring, anboring, fræsning og slidsning på forskellige planer.

· Elektriske komponenter: kinesiske standard elektriske komponenter. Kølevæsketank medfølger.

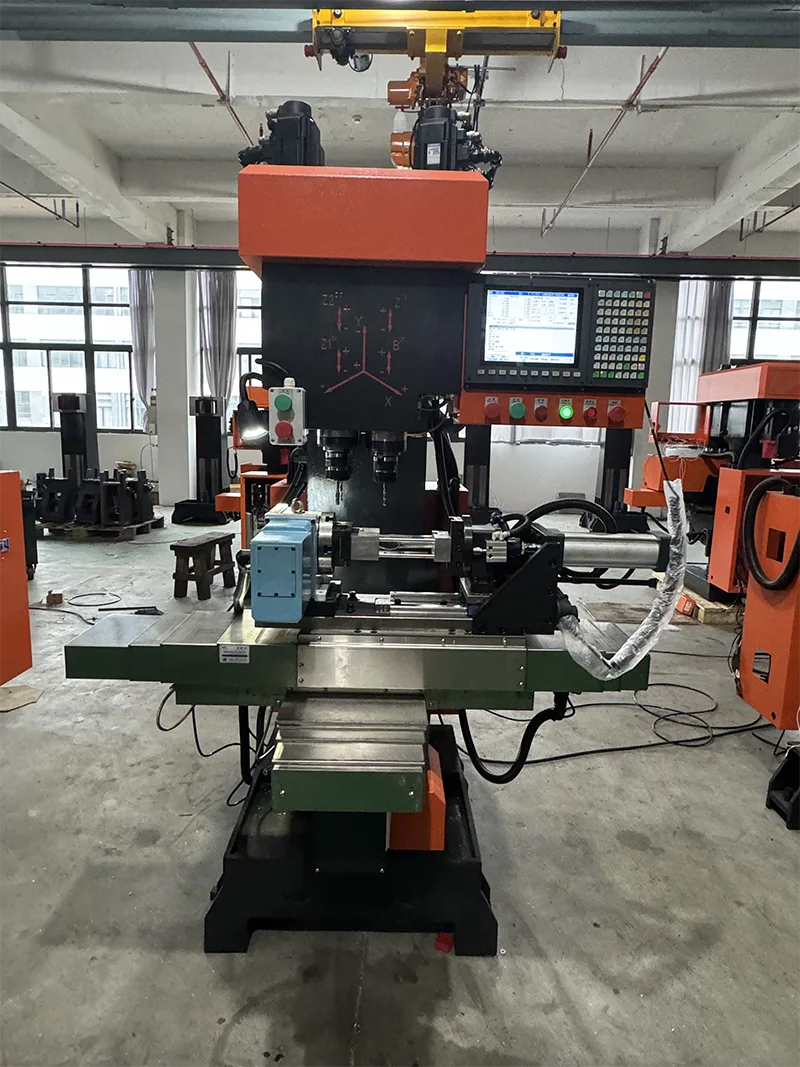

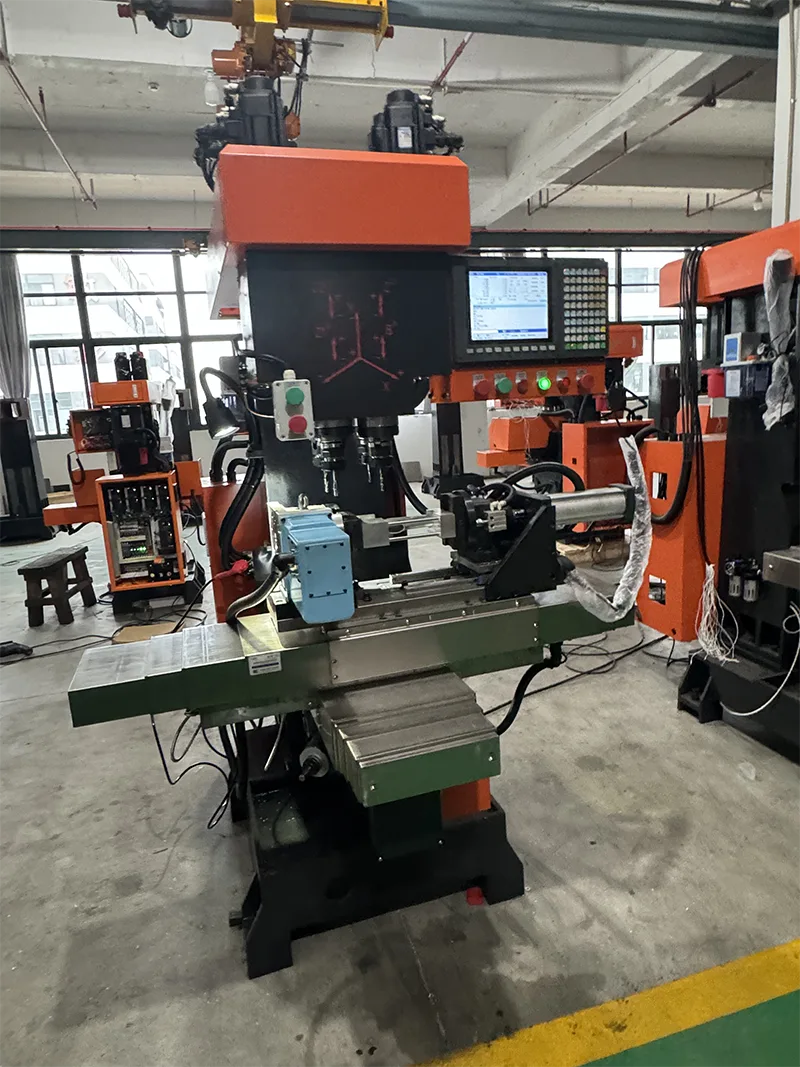

· Åben type design: Ingen metalindkapsling. Åben rammestruktur for nem adgang og belastning af emnet.

Tekniske specifikationer

Følgende tekniske parametre gælder for ZSK540 Linear Guide Drilling Anboringscenter åben type.

Fjerde akse specifikationer

ZSK540 Linear Guide Drilling Anboring Center Open Type er udstyret med en fjerde akse enhed. Følgende parametre gælder.

Bearbejdningsevne og driftsmæssige fordele

ZSK540 Linear Guide Drilling Anboring Center Open Type er designet til effektiv produktion med følgende egenskaber og fordele.

· Flerakset bearbejdning: 4-akset CNC-funktion muliggør boring, anboring, fræsning og slidsning på forskellige planer med den fjerde akse.

· Tung skærekapacitet: Arbejdsbord og midterbeslag med Hiwin-lineære rullestyr og rullekugleskruer understøtter tunge skæreoperationer.

· Høj præcision: Digital positionering med høj gentagelsespositioneringsnøjagtighed. Hurtig værktøjsindstillingshastighed.

· Produktivitet: Praktisk betjening gør det muligt for én operatør at køre flere maskiner, hvilket reducerer arbejdsomkostninger og arbejdsintensitet.

· Åben type design: Ingen metalplade giver nem adgang til læsning og vedligeholdelse af emner.

Fremstillingsproces & kvalitetssikring

Yueli følger strenge fremstillings- og kvalitetskontrolprocesser for at sikre maskinens pålidelighed og præcision.

· Materialebehandling: Støbejern behandlet gennem høj temperatur og ældningsbehandling over 6 måneder.

· Præcisionsmontering: Strenge monteringsproces for lineære føringer, kugleskruer og lejer.

· Professionel skrabning: Skrabning af motorbase, afskrabning af spindelende og afskrabning af søjlemonteringsoverflader.

· Kvalitetsinspektion: Pitchfejldetektering med samtidig rethedsmåling i X- og Y-retninger. Spindel vertikalitet til arbejdsbord inden for 0,01 mm. Z-akse føringsvej til bord vinkelret inden for 0,01 mm. X-Y-akse føringsvej vinkelret inden for 0,005 mm.

· Sporbarhed: Videnskabelig produktion med fuldt sporbart kvalitetskontrolsystem.

Ansøgningsfelter

ZSK540 Linear Guide Drilling Anboring Center Open Type er velegnet til metalskæring på tværs af flere industrier betjent af Yueli.

· Materialer: Kobber, aluminium, zinklegering, stål.

· Sanitetsartikler – VVS-komponenter og armaturer.

· Brandsikringsventiler – ventilhuse og komponenter.

· Hardware – hardware til dørkontrol, elektrisk hardware.

· Autodele – motorkomponenter, motorcykeltilbehør.

· Luftfart – præcisionskomponenter.

· Maskinfremstilling – generelle maskindele.

Ofte stillede spørgsmål

Hvad er forskellen mellem denne model og den medfølgende version?

Denne model har ingen metalplade. Det er en åben type konfiguration.

Hvad er spindeltilspidsningen og maksimal borekapacitet?

BT40 spindelkonus. Maksimal borediameter er 50 mm. Maksimal anboringsdiameter er 50 mm.

Hvad er X- og Y-aksens vandring?

X-aksevandring er 400 mm. Y-aksevandring er 280 mm.

Hvilket mærke er de lineære guider og kugleskruer?

Hiwin lineære føringer og kugleskruer. Taiwan Syntec CNC-system. Koreansk importerede pneumatiske komponenter.

Hvilke brancher er denne maskine egnet til?

Sanitetsartikler, brandsikringsventiler, hardware, elektrisk hardware, rumfart, maskinfremstilling, bildele.
