Lodret dobbeltakset sammensat maskine

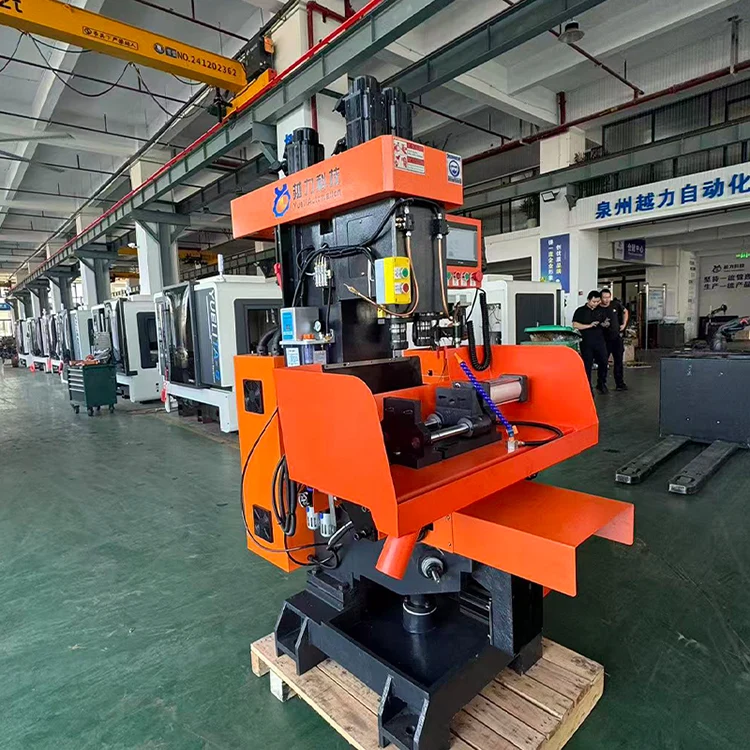

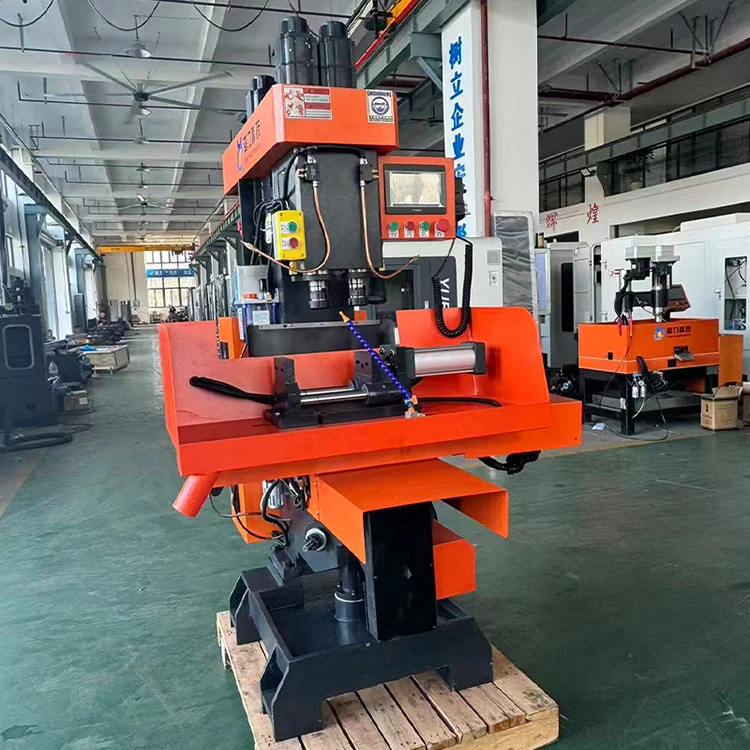

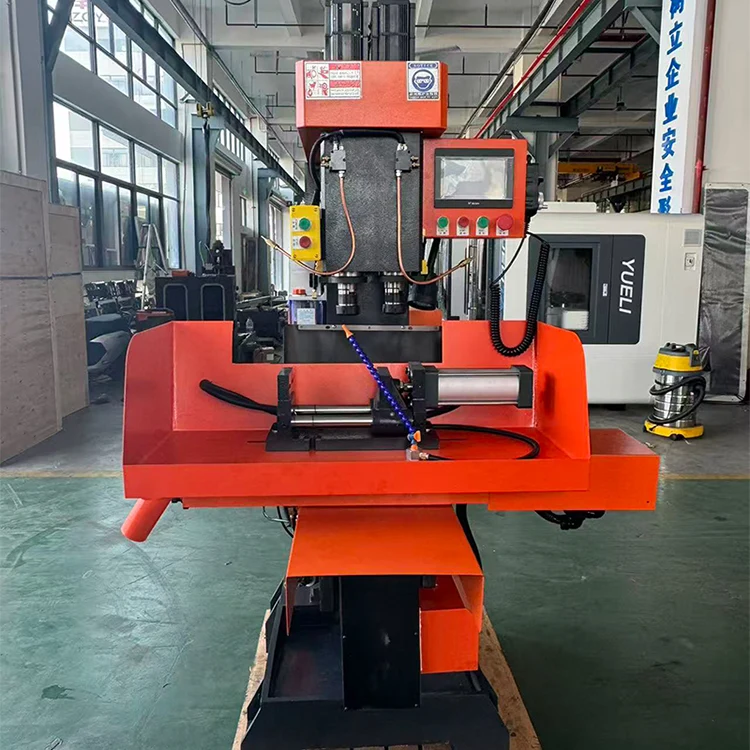

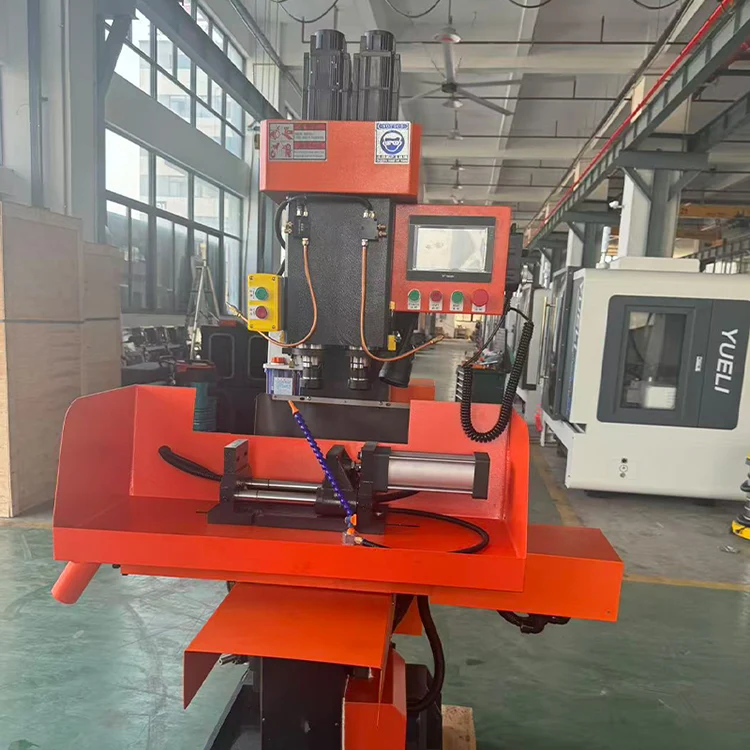

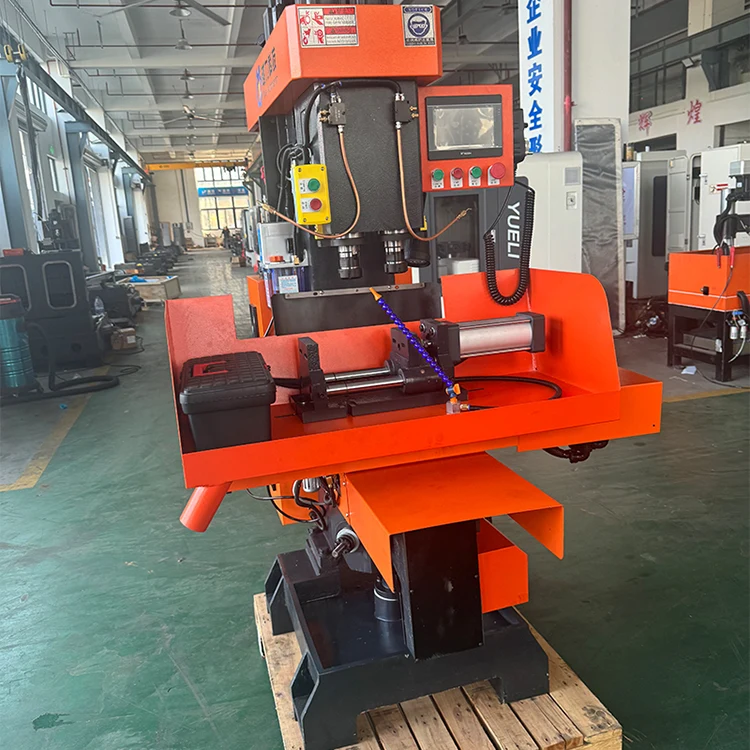

Vertical Dual-Axis Compound Machine (intern model ZSK4132X2B) er fremstillet af Quanzhou Yueli Automation Equipment Co., Ltd. Den er velegnet til produktion og forarbejdning af små til mellemstore dørbeslagsprodukter. Værktøjsmaskinen har et glat og elegant udseende med enkel og intuitiv betjening og bekvem justering. Ved at anvende PLC-styring kan den prale af højere automatiseringsniveau og fremragende pålidelighed, hvilket reducerer operatørernes arbejdsintensitet. Det gør det muligt for én operatør at styre flere maskiner og fungerer som et ideelt højeffektivt og anti-forureningsbehandlingsudstyr.

Produktintroduktion

Den Vertical Dual-Axis Compound Machine er velegnet til produktion og forarbejdning af små til mellemstore dørbeslagsprodukter. Værktøjsmaskinen har et glat og elegant udseende med enkel og intuitiv betjening og bekvem justering. Ved at anvende PLC-styring kan den prale af højere automatiseringsniveau og fremragende pålidelighed, hvilket reducerer operatørernes arbejdsintensitet. Det gør det muligt for én operatør at styre flere maskiner og fungerer som et ideelt højeffektivt og anti-forureningsbehandlingsudstyr.

· Glat og elegant udseende med enkel og intuitiv betjening.

· Bekvem justering og højere automatiseringsniveau med PLC-styring.

· Fremragende pålidelighed med reduceret arbejdsintensitet.

· Én operatør kan administrere flere maskiner.

Vigtigste tekniske parametre

Følgende tekniske parametre gælder for den Vertical Dual-Axis Compound Machine.

Maskinens struktur og egenskaber

Den Vertical Dual-Axis Compound Machine har følgende strukturelle og ydeevnefunktioner.

· Bearbejdning, boring, oprømning og tapning af et stort antal dele kan fuldføres på én gang med høj effektivitet.

· Kroppens struktur er kompakt og har god stivhed.

· Hovedakslen er lavet af højkvalitets legeret stål, hærdet og varmebehandlet, præcisionsslebet og har høj slidstyrke.

· Glideoverfladen er ultralydskølet og har en smøreanordning for at sikre glidefladens levetid.

· Arbejdsbænken bevæger sig til venstre og højre med en startenhed og en bufferpositioneringsenhed, som har små vibrationer og hurtig bevægelse.

· Håndtaget har en trækstangstype, som ikke er let at falde af og har høj sikkerhed.

Struktur og ydeevne

Designet af den vertikale dobbeltakse sammensatte maskine overtager de strukturelle egenskaber for fræsemaskine og understøttende startanordning med fordelene ved høj forarbejdningseffektivitet, stabil præcision og enkel betjeningsprocedure.

· Bælteudskiftning og spændingsstruktur, let at ændre hastigheden og stramme bæltet.

· Hovedakslen drives af en 4KW/4P-motor gennem en synkron rem, med høj transmissionseffektivitet og lav støj.

· Den automatiske gendannelsesmekanisme til venstre og højre spindel kan altid holde spindlen i en tilstand klar til behandling, hvilket sparer tid og forbedrer arbejdseffektiviteten.

· Løftehåndtaget kan nemt drejes for at realisere løft af løfteplatformen.

· Arbejdsbænken er udstyret med bufferpositionering for at sikre pålidelig positionering og stabil nøjagtighed.

· Den midterste vogn og løfteplatform er designet med låsemekanismer for at sikre en stabil positionering af emnet, hvilket er befordrende for at sikre behandlingsnøjagtigheden.

· Pneumatisk enhed bruges til at realisere automatisk kontrol, god pålidelighed og sikre høj effektivitet og høj præcision af behandlingen.

Smøresystem

Den Vertical Dual-Axis Compound Machine bruger et automatisk smøresystem med positiv forskydning. Følgende smøreskema gælder.

Elektrisk System

Den Vertical Dual-Axis Compound Machine bruger følgende elektriske systemkonfiguration.

· CNC-system: Sunicon.

· Servomotor: Sunicon.

· Spindelservo: Zhima Technology.

· AC-kontaktor: Schneider.

· Relæ: Omron.

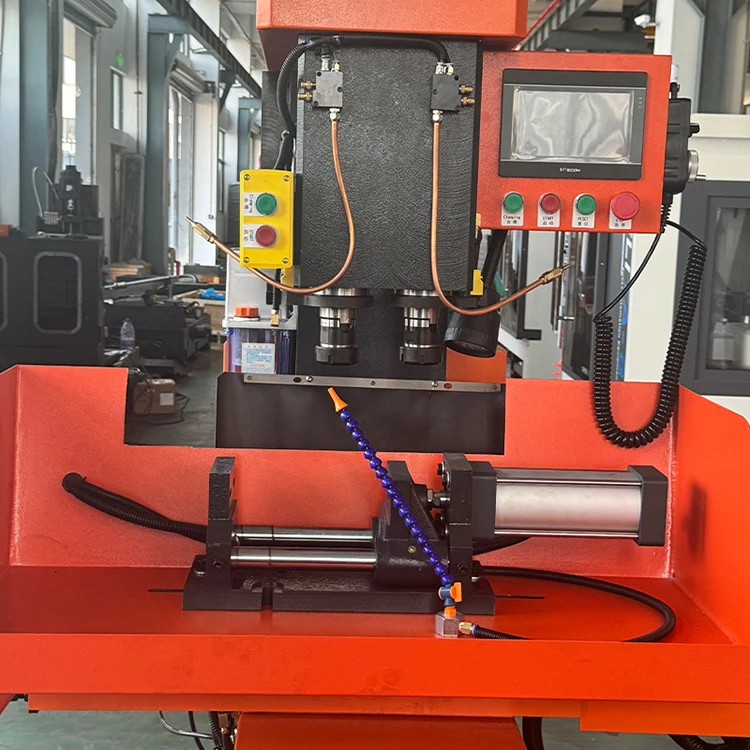

· Pneumatisk skruestik: YUELI.

Sikkerhedsbeskyttelse

Den Vertical Dual-Axis Compound Machine overholder GB 15760-2004 generelle tekniske krav til sikkerhedsbeskyttelse af metalskærende værktøjsmaskiner og er udstyret med nødvendige sikkerhedsanordninger og advarselsskilte.

· X-aksen bruger et fuldt lukket skjold af rustfrit stål til effektivt at blokere skærevæsker og spåner.

· Z-aksen bruger metalpladebeskyttelse og et teleskopisk dæksel for effektivt at forlænge levetiden.

· X- og Z-akser er udstyret med hårde og bløde grænser for at forhindre funktionsfejl forårsaget af driftsfejl, programmeringsfejl, drevfejl osv.

· Det elektriske design overholder GB5226.1 elektrisk standard med overstrøms- og kortslutningsbeskyttelse.

· Elkabinet har et fuldt lukket design med aksialflowventilatorer til varmeafledning.

· NC-systemet har et indbygget batteri; hvis systemet mister strøm, vil lagrede bearbejdningsprogrammer ikke gå tabt.

· Alarmfunktion og nødstopknap for at forhindre skader forårsaget af forskellige pludselige fejl.

Standard tilbehør og dokumenter

Den Vertical Dual-Axis Compound Machine leveres med følgende tilbehør og dokumenter.

Værktøjer inkluderet:

· Dobbeltnøgle 17-19, 12-14, 8-10, 22-24 (1 hver)

· Nærhedsafbryder (2 stk.)

· Spændespænde Φ20 (2 stk.)

· Sekskantnøgle 1,5-10 (1 sæt)

Ofte stillede spørgsmål

Hvad er CNC-systemet, der bruges på denne lodrette dobbeltakse sammensatte maskine?

Maskinen bruger Sunicon CNC-systemet.

Hvad er spindeltilspidsningen og maksimal borekapacitet?

Spindeltilspidsningen er NT30. Maksimal borediameter er 32 mm for kobberdele, og maksimal anboringsdiameter er M32.

Hvad er X-, Y- og Z1/Z2-aksevandringerne?

X-aksevandring er 320 mm, Y-aksevandring er 120 mm, og Z1/Z2-aksevandring er 110 mm.

Hvad er spindelhastigheden og maskinens vægt?

Spindelhastigheden varierer fra 10 til 3000 r/min med justerbar hastighed. Maskinens vægt er 900 kg.

Hvad er det samlede strømbehov?

Den samlede strømforsyningskapacitet er 7KW.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Kina – Grundlagt 2013
