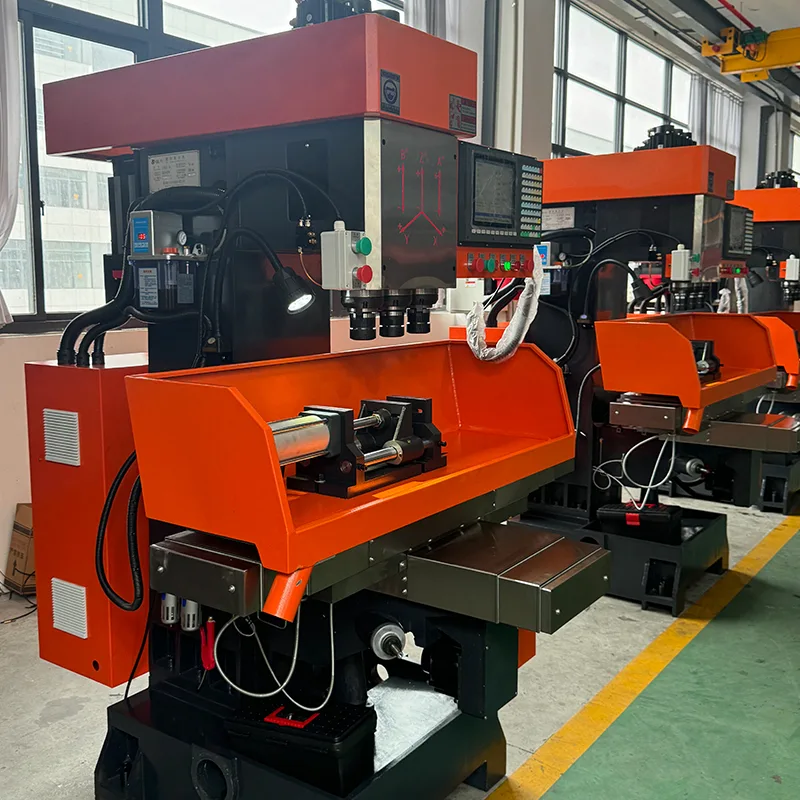

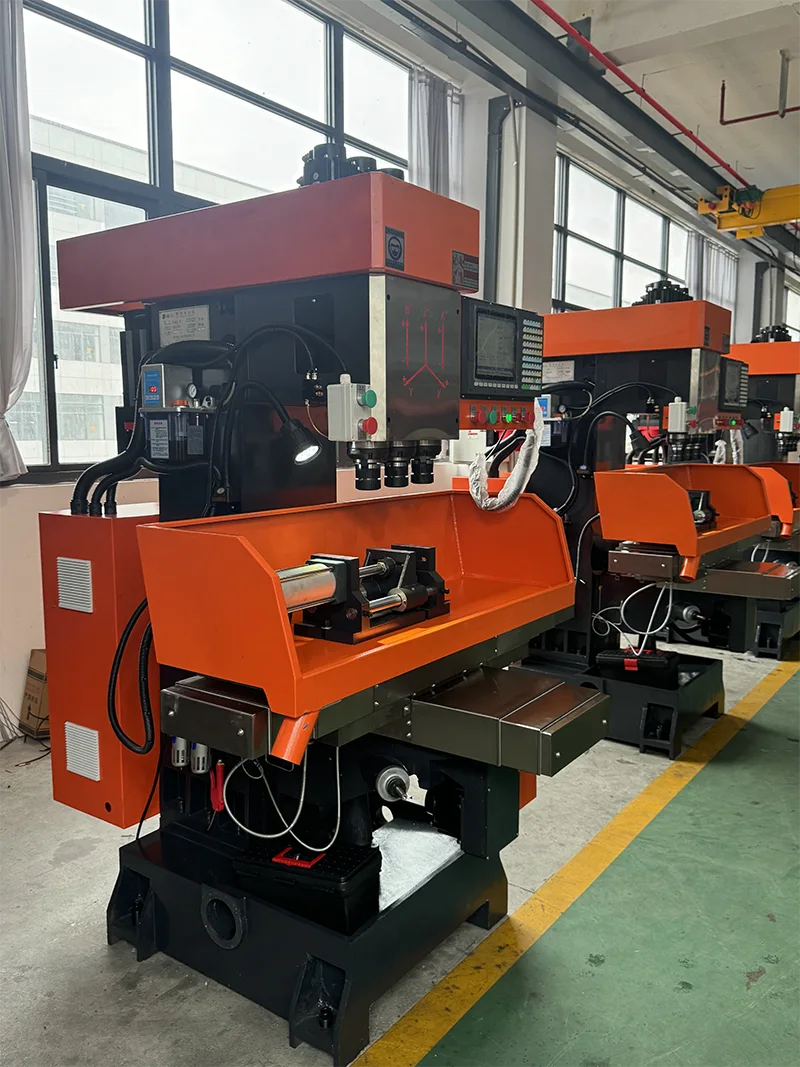

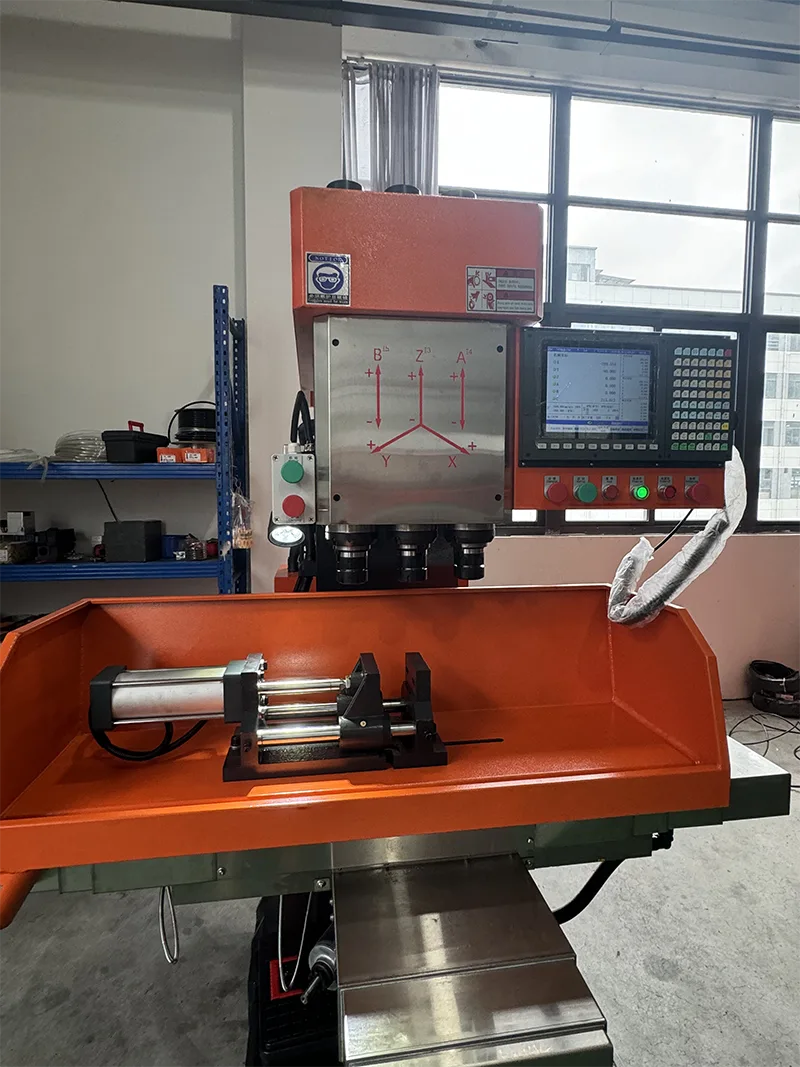

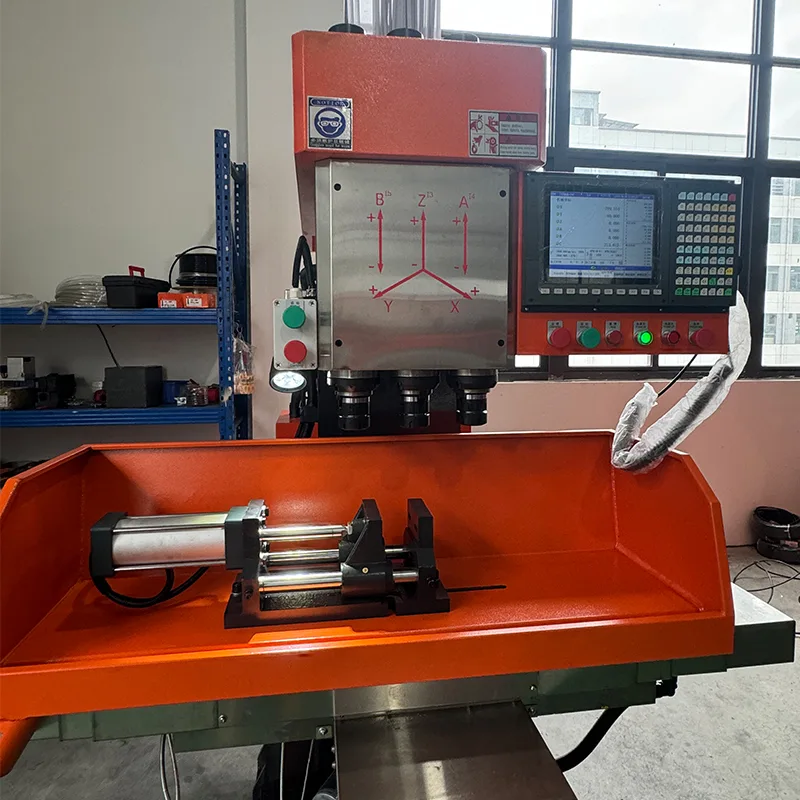

Lodret CNC tre-akset

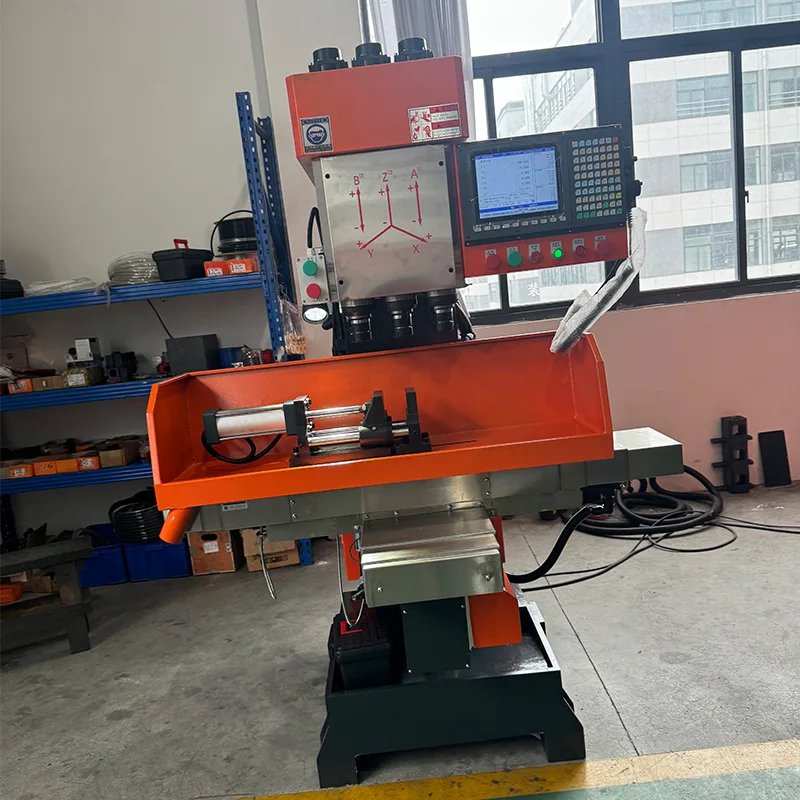

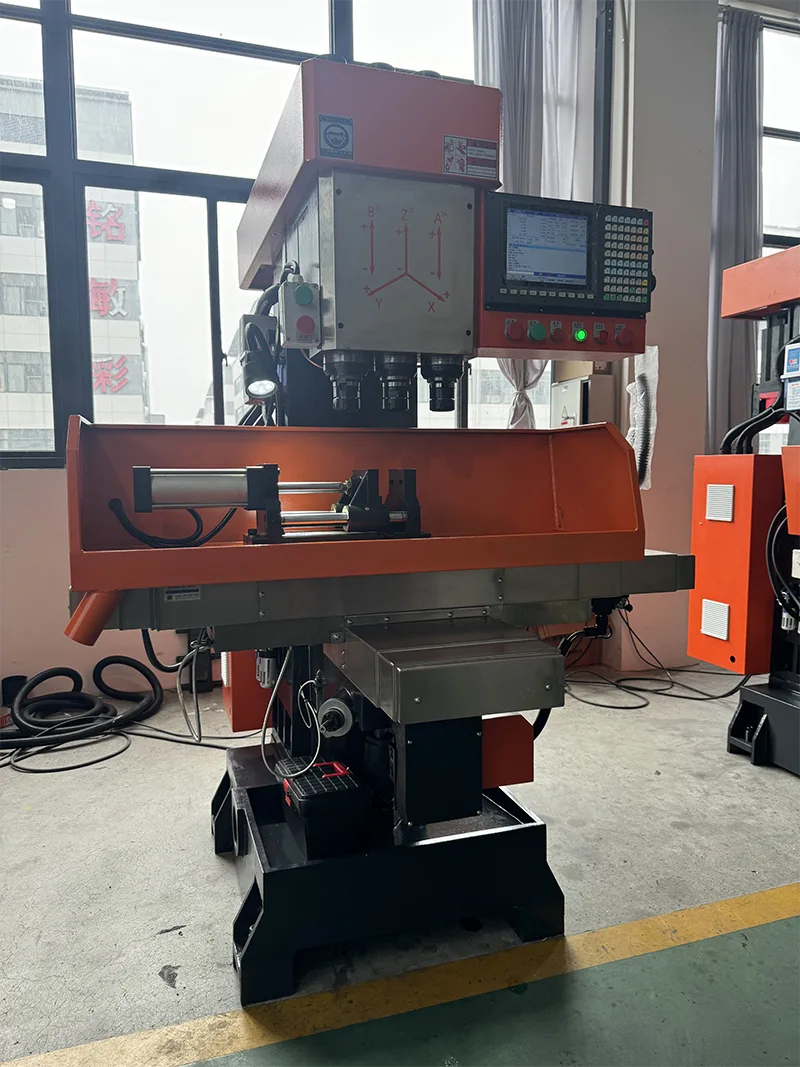

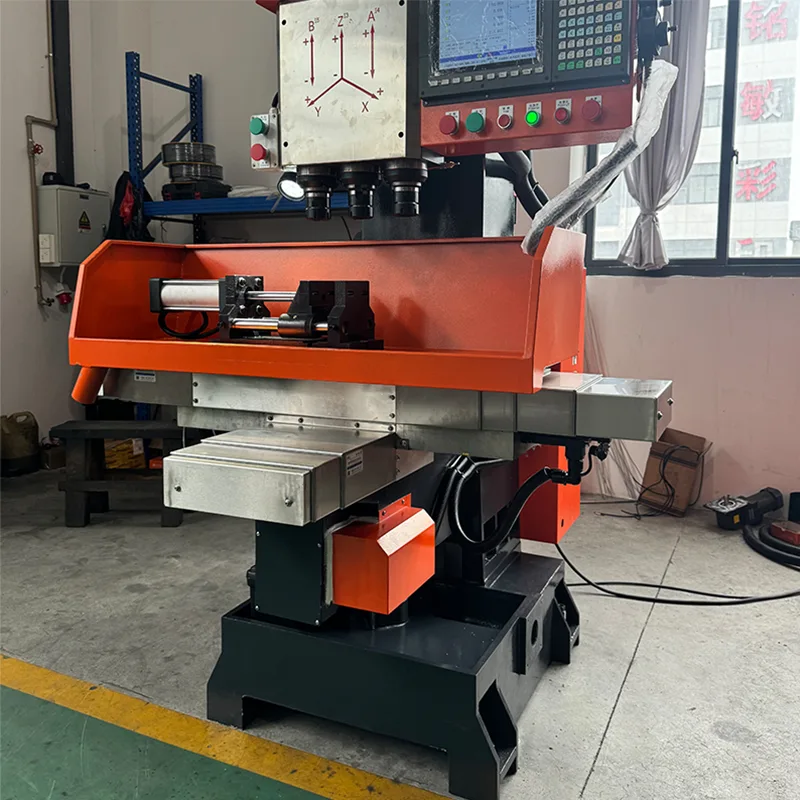

Lodret CNC tre-akset ZSK-4150X4 er et modent produkt fra vores virksomhed. Denne værktøjsmaskine løser det problem, at boring, oprømning og anboring ikke kunne afsluttes på samme tid, når et stort antal dele behandles. Komplet boring, oprømning, affasning og anboring og andre krav, det er et ideelt mekanisk udstyr til at opnå høj effektivitet og energibesparelse. Maskinen er nem at betjene og kan betjenes frit uden særligt teknisk personale. Virksomheden har akkumuleret mere end ti års professionel teknologi og streng kvalitetskontrol, og den har en god eftersalgsservice, som bliver godt modtaget af kunderne.

Produktintroduktion

Lodret CNC tre-akset ZSK-4150X4 er et modent produkt fra vores virksomhed. Denne værktøjsmaskine løser det problem, at boring, oprømning og anboring ikke kunne afsluttes på samme tid, når et stort antal dele behandles.

· Komplet boring, oprømning, affasning og anboring i én arbejdsgang.

· Ideelt mekanisk udstyr til at opnå høj effektivitet og energibesparelse.

· Let at betjene uden specielt teknisk personale.

· Mere end ti års professionel teknologi og streng kvalitetskontrol.

· God eftersalgsservice, godt modtaget af kunderne.

Hovedtræk

Den vertikale CNC tre-akse ZSK-4150X4 har følgende funktioner.

· Bearbejdning af et stort antal dele, boring og oprømning og anboring afsluttes på én gang med høj effektivitet.

· Skroget er kompakt og stift.

· Hovedakslen er lavet af højkvalitets legeret stål, og den er hærdet og varmebehandlet, præcist slebet. Den har høj slidstyrke.

· Den glidende overflade slukkes af supersonisk frekvens. Den har en smøreanordning for at sikre glidefladens levetid.

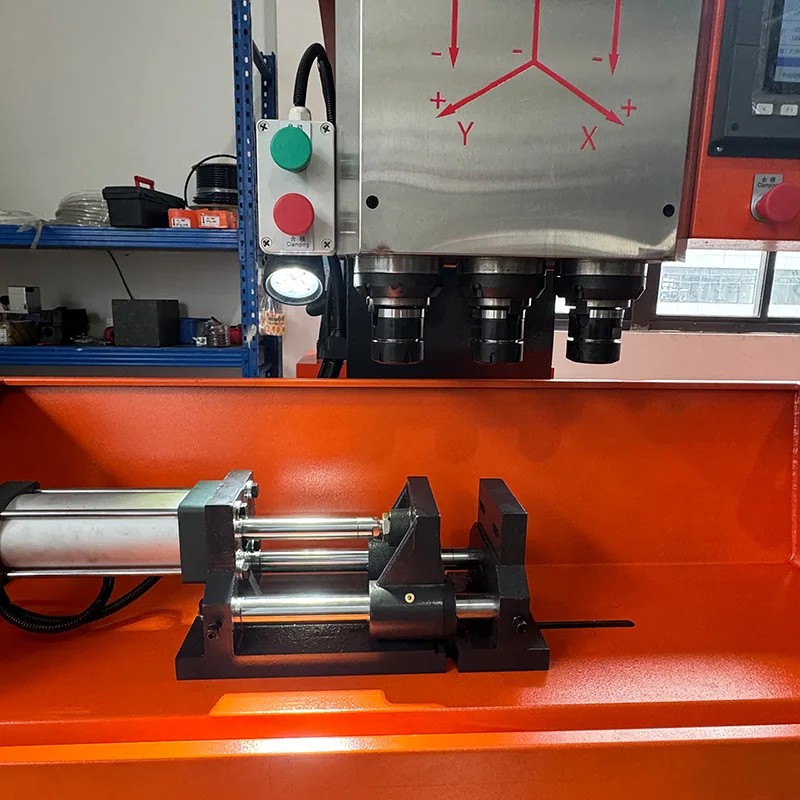

· Arbejdsbordets venstre og højre bevægelse vedtager en startanordning og en bufferpositioneringsanordning, som har små vibrationer og hurtig bevægelse.

· Knivens håndtag har en trækstangstype, som ikke er let at falde af. Den har høj sikkerhed.

Tekniske specifikationer

Følgende tekniske parametre gælder for den vertikale CNC-treaksede ZSK-4150X4.

Værktøjsmaskiners mekanisme og ydeevne

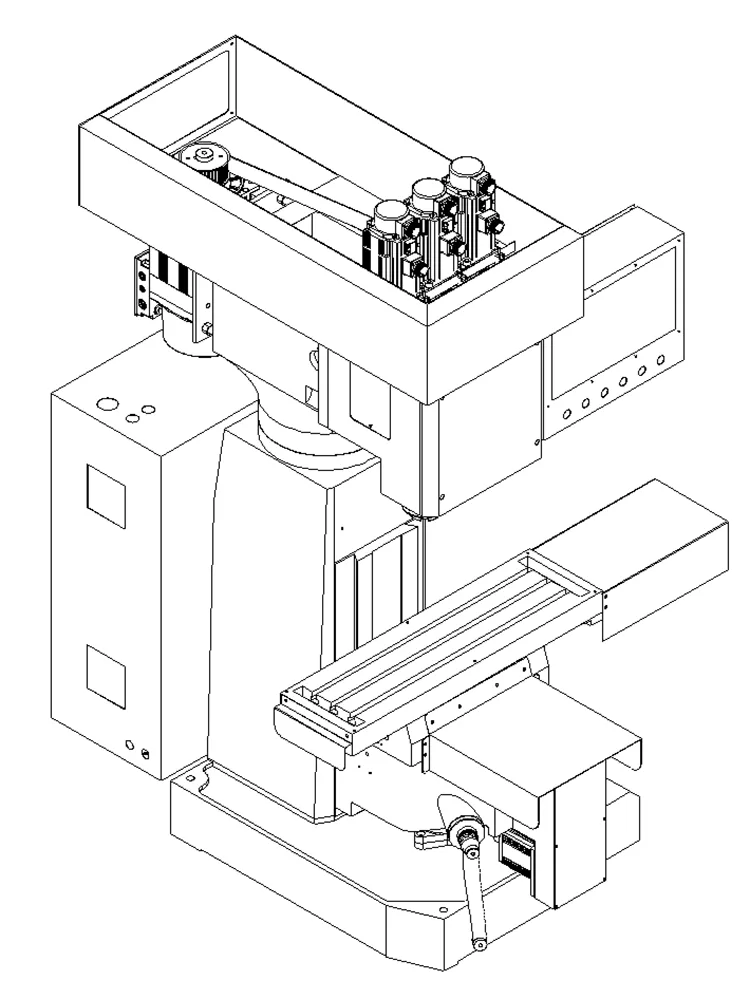

Designet af den vertikale CNC-treaksede ZSK-4150X4 vedtager de strukturelle egenskaber for fræsemaskine og understøttende startanordning, som har fordelene ved høj forarbejdningseffektivitet, stabil præcision og enkle betjeningsprocedurer. Brugen af ​​PLC til logisk kontrolbehandling kan effektivt undgå buekortslutning forårsaget af fremad- og tilbagekobling af motoren. Samtidig bruges pulsudløsningsmetoden til at drive magnetventilen for at undgå det fænomen, at magnetventilspolen er aktiveret i lang tid, hvilket får spolen til at brænde ud.

· Struktur: Enkelt bearbejdningscenter. Programstyring bruger Taiwan Yitu kontrolsystem med detektionsfunktion for at undgå beskadigelse af vandhanen eller værktøjet på grund af magnetventil eller oliecylindersvigt. Menneske-maskine venlig dialog for nem betjening.

· Velegnet til forarbejdning af store og mellemstore partier. Engangs opspænding. Høj effektivitet og god præcision.

· Anboringsmekanismen behøver ikke at udskifte blyskruetræk. Plads er standard. Beijing supersynkron hovedservomotor med egen frekvenskonvertering forbedrer gevindets overfladeruhed og sikrer nøjagtighed.

· Uafhængig forskning og udvikling af power head-komponenter. Præcisionsslibning. God slidstyrke og lang levetid.

· Hust CNC-system kan indstille fremføringshastighed efter behov. Efter lang tids brug slides blyskruen, systemet har værktøjskompensationsfunktion.

· Hver motoriseret glidende overflade vedtager centraliseret automatisk smøreanordning for at sikre værktøjsmaskinens levetid.

· Skydebordsbevægelse drevet af servomotor. Flere koordinater kan indstilles digitalt. Høj positioneringsnøjagtighed. Lav vibration. Hurtig respons.

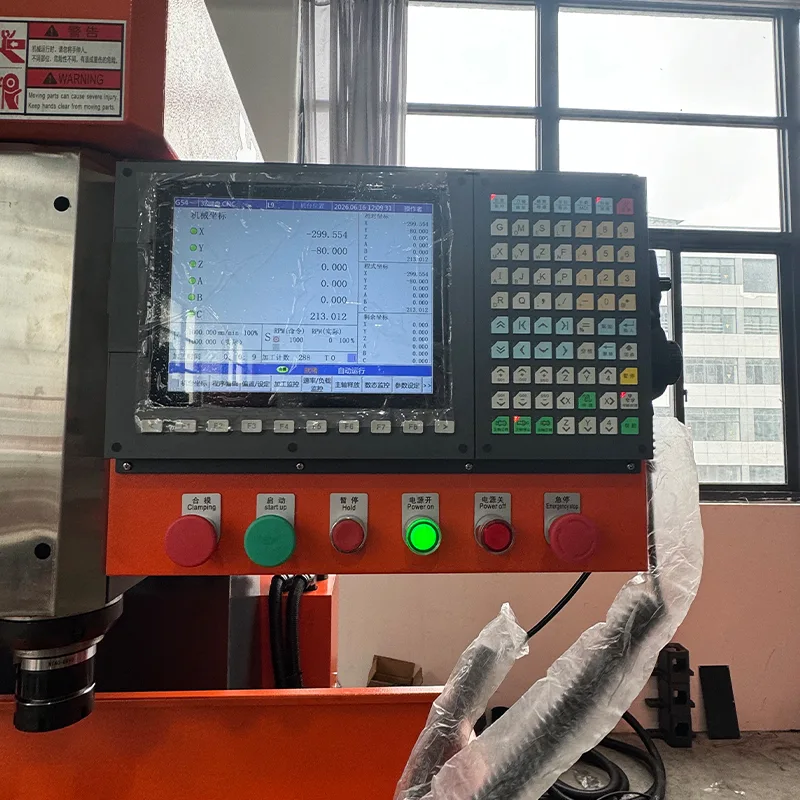

· Under bearbejdning vises emnestatus via berøringsskærm. Alarmfunktion for fejl.

· Fuldt lukket beskyttelse sikrer personlig sikkerhed og forbedrer behandlingsmiljøet.

Elektrisk System

Den vertikale CNC treaksede ZSK-4150X4 bruger følgende elektriske komponenter.

· Magnetventil: Taiwan AirTAC. God stabilitet. Lufttrykket må ikke være lavere end 0,5 MPa.

· AC-kontaktor: Koreansk LS. God stabilitet.

· Relæ: Omron. God stabilitet.

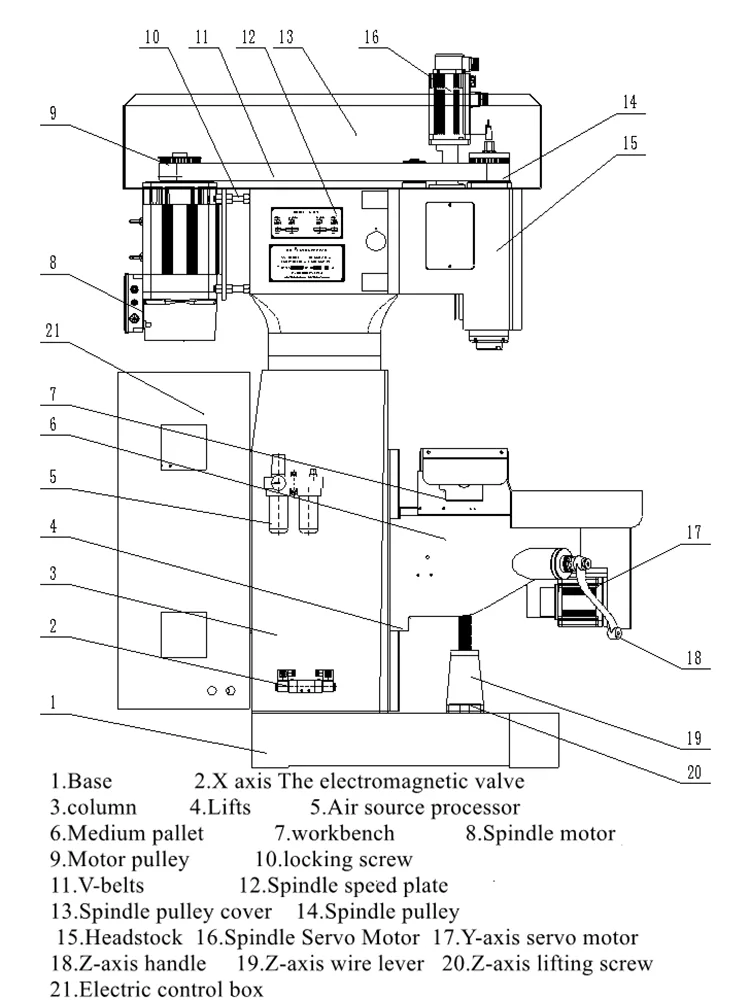

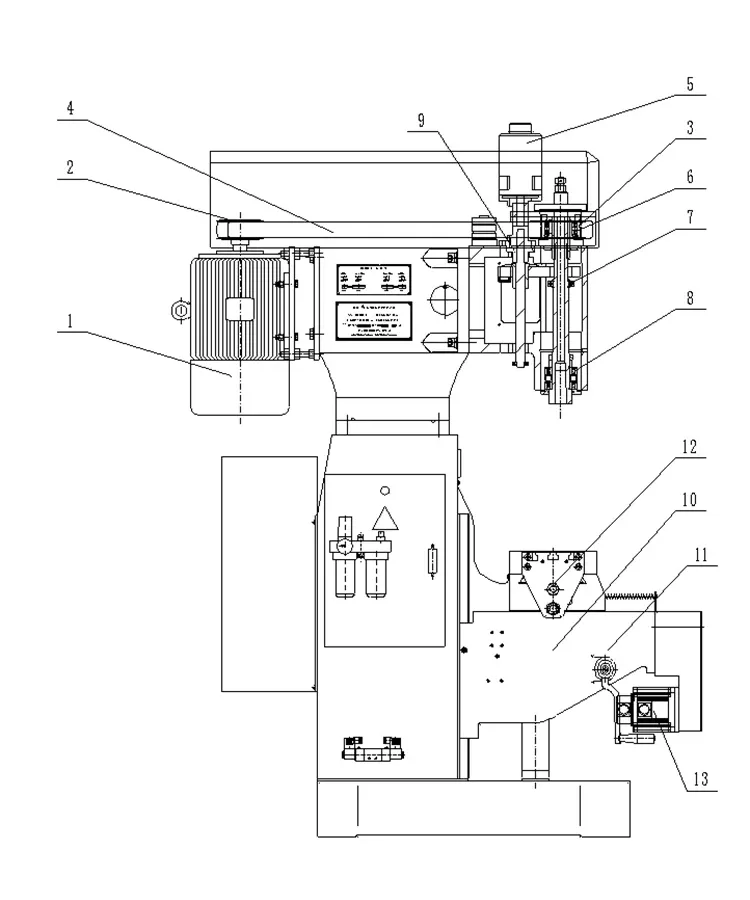

Transmissionssystem

Den vertikale CNC tre-aksede ZSK-4150X4 bruger følgende transmissionskomponenter.

Smøresystem

Spindelbøsningen og føringsskinnens overflade er smurt af en manuel smørepumpe, hvilket gør betjeningen lettere og mere omfattende, hvilket sikrer smørefladens levetid.

Forholdsregler for drift og behandling

Følgende forholdsregler er fra betjeningsvejledningen til Vertical CNC tre-akset ZSK-4150X4.

· Læs betjeningsvejledningen og de medfølgende dokumenter før brug.

· Strømforsyning: trefaset fireleder, 7KW kapacitet, isoleret ledningstværsnit på ikke mindre end 4mm² (kobber).

· Installer ikke i nærheden af ​​varmekilder, høje temperaturer eller støvede områder.

· Tilsæt olie til oliemærkelinjen før første brug efter udpakning.

· Kølepumpe kan ikke køre uden væske.

· Del ikke strømboks med elektriske svejsemaskiner eller høj-/mellemfrekvent udstyr.

· Jordledning skal tilsluttes standard. Tværsnit ikke mindre end 2,5 mm².

· Efter tænding skal du bruge testpennen til at kontrollere, at maskinens yderside ikke er elektrificeret før testkørsel.

· Start oliepumpemotoren i henhold til manualen. Vær opmærksom på, om oliepumpen er reverseret.

· Nærhedskontakter er blevet justeret og fastgjort. Små justeringer tilladt. Større ændringer konsulterer eftersalgsservice.

· Inverterparametre indstillet før fabrik. Bruger har ikke tilladelse til at indstille separat.

· Tryk ikke hurtigt og ofte på knappen "manuel" for at undgå inverteralarm.

· Ved udskiftning af værktøj eller justering af drivremmen skal den eksterne strømforsyning afbrydes.

· Gul-grøn jordforbindelse skal være jordet. Tilslut ikke faseledningen til den neutrale terminal (N).

· Vælg ikke overbelastningsdrift. Brug passende værktøj, skæremængde, tilspændingshastighed.

· Låsekontakt på elektrisk styreboks. Sluk for strømmen og lås under vedligeholdelsesinspektion.

Ofte stillede spørgsmål

Hvad er spindelkonen på denne maskine?

Spindeltilspidsningen af ​​den vertikale CNC tre-aksede ZSK-4150X4 er MT4.

Hvad er den maksimale huldiameter, der kan bearbejdes?

Den maksimale huldiameter er Ф50 mm ved bearbejdning af kobberdele med 4 skærekanter og fremføring pr. omdrejning 0,16 mm/r.

Hvad er den maksimale anboringsdiameter?

Den maksimale anboringsdiameter er Ф50 mm til behandling af kobberdele. Hvad er vandringerne for X-, Y- og Z-akser? X-aksevandring er 400 mm, Y-aksevandring er 250 mm, og Z-aksevandring er 320 mm.

Hvad er spindelhastighedsområdet?

Z1- og Z2-aksens spindelhastighedsområde er 619 til 1420 r/min med servostyring.

Hvad er spindelmotorens effekt og den samlede maskinvægt?

Spindel servomotorens effekt er 5,5KW ved 380V, og maskinens nettovægt er 2500KG.

Hvilket kontrolsystem bruger denne maskine?

Maskinen bruger Taiwan Yitu kontrolsystem med menneske-maskine venlig dialog for nem betjening.
