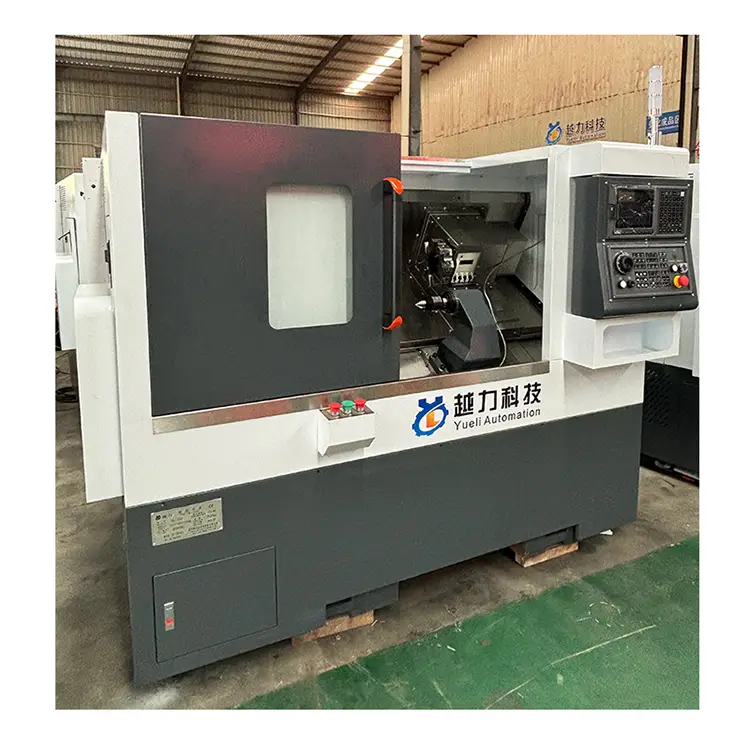

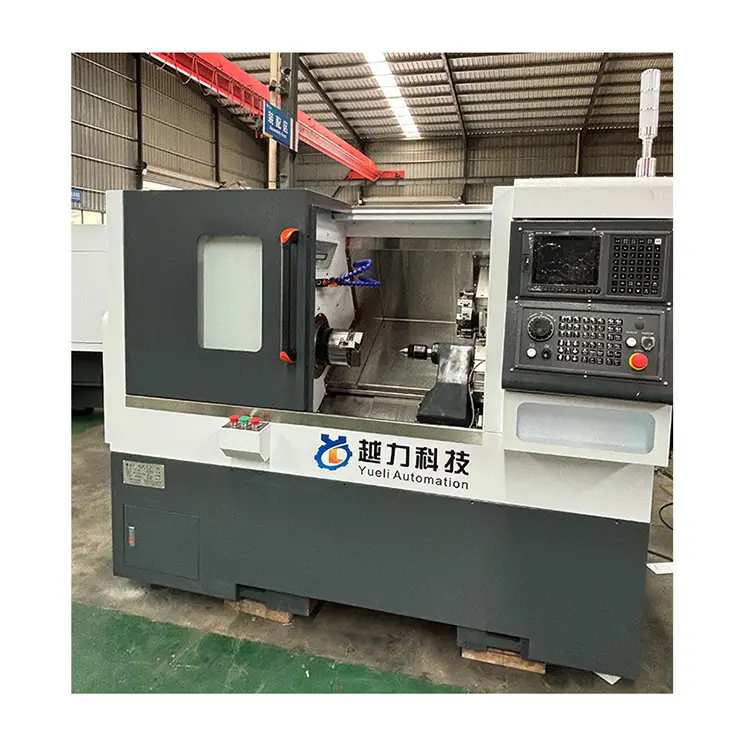

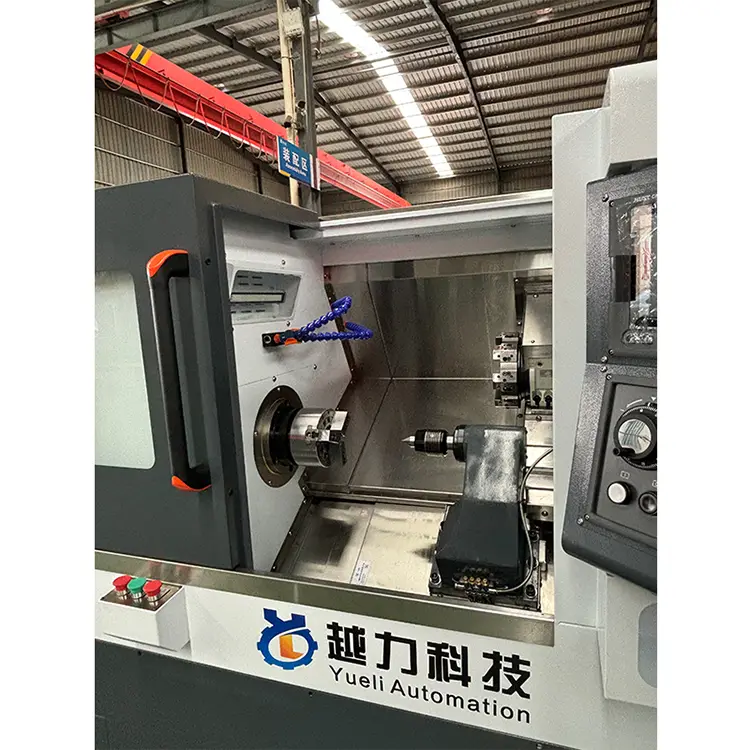

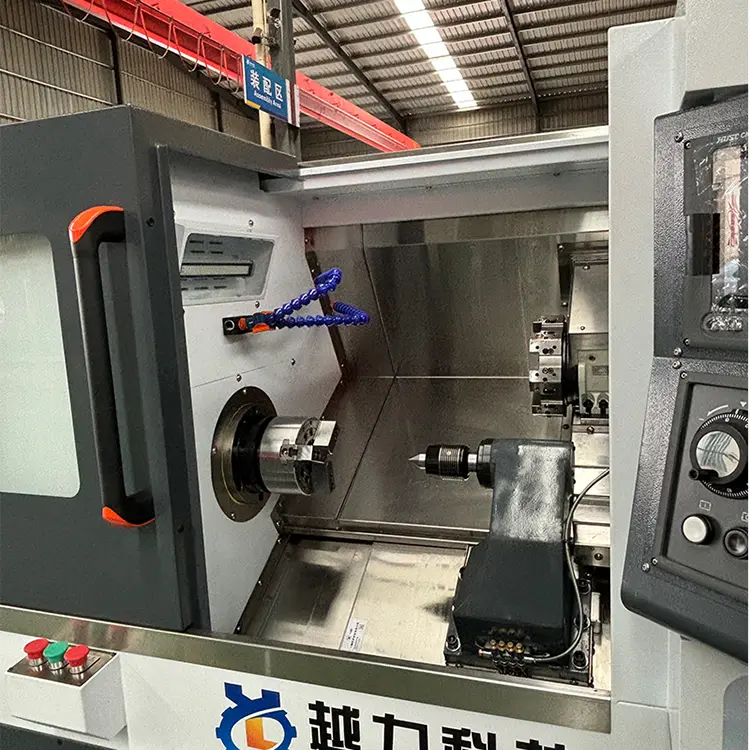

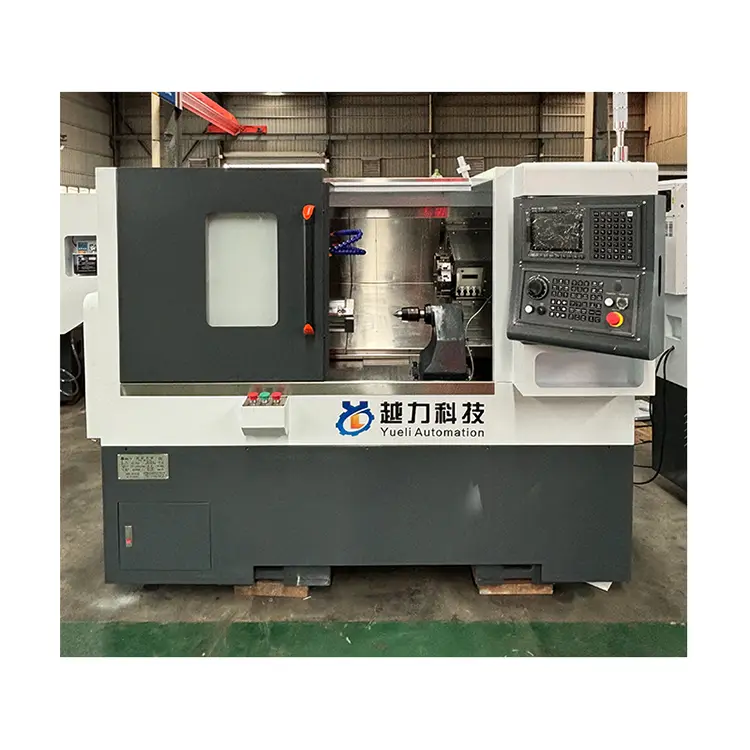

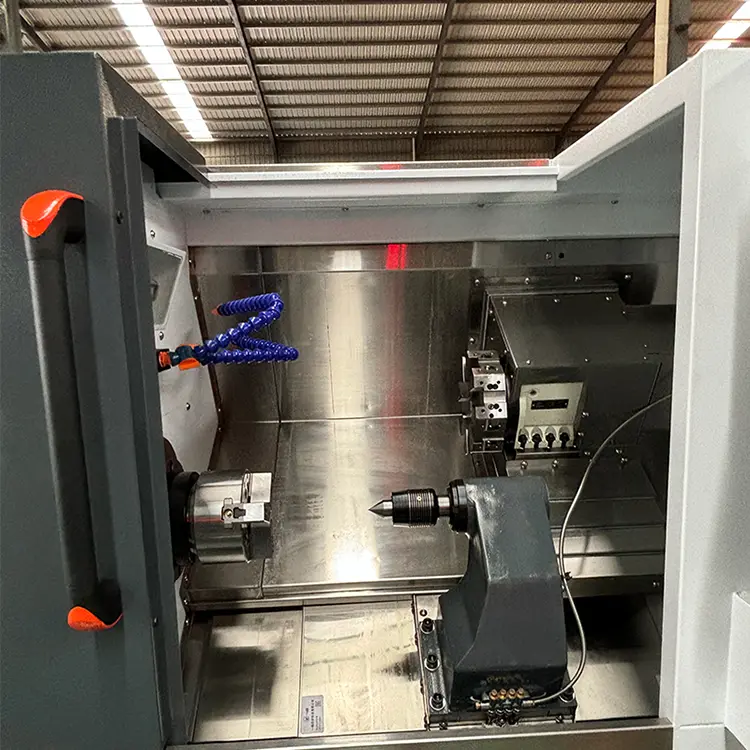

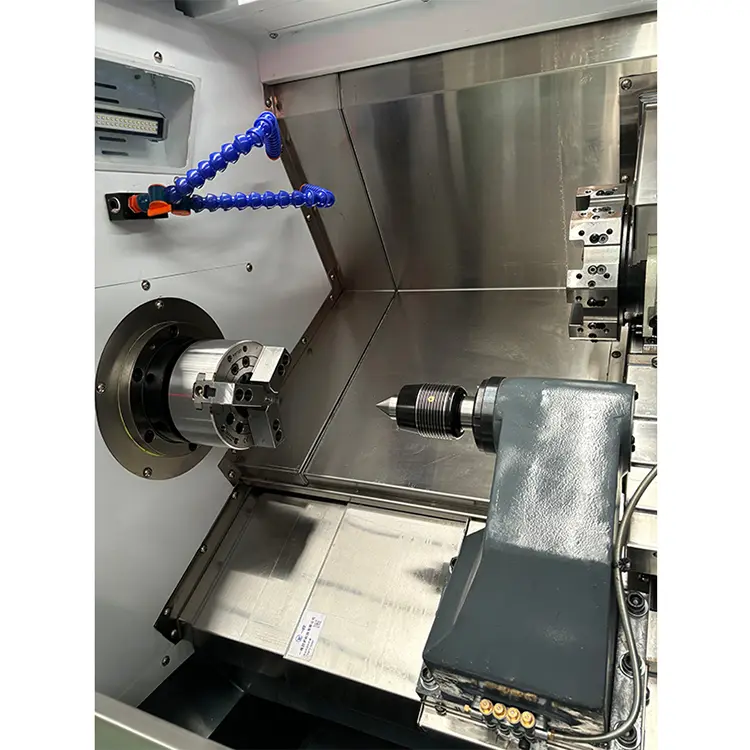

Værktøjs tårn hale-top cnc drejebane

Serienummer

Projekt

Enhed

Specifikationer (dimensioner)

 Bemærkninger

1

Størrelsen på Drag Board -bordpladen

mm

300*260

2

Z-akse rejser

mm

460

3

X-akse rejser

mm

200

4

Maksimal rotation

mm

450

5

Afstanden fra midten af ​​hovedakslen til bordoverfladen på trækpladen

mm

63

6

Afstanden fra jorden til midten af ​​hovedakslen

mm

1050

7

Maksimal behandlingslængde

mm

380 (inklusive Chuck)

Tag Acer LQ63/80-220-8T servo-tårn som et eksempel

8

Maksimal drejediameter

mm

375

9

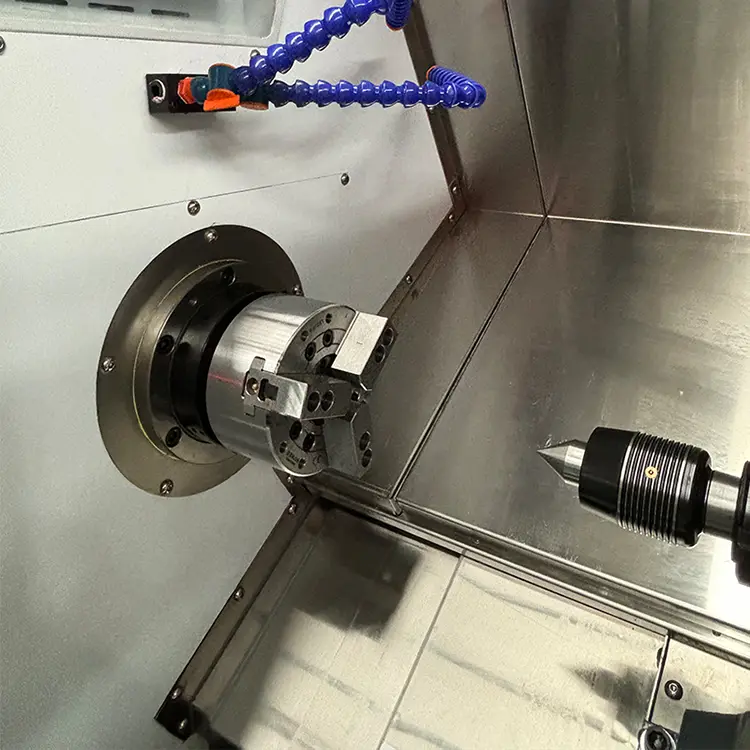

Spindelmodel (spindeldiameter)

mm

A2-5 (170)

10

Spindelhastighed

RPM

0-5000

11

X.Z Ball Skruespecifikationer

32*10/32*10

12

Specifikation af X Guide Rail

30 ruller

4 skyder-normal

13

Z Guide jernbanespecifikation

30 ruller

4 skyder-konventionel forlængelse

14

Forbindelsesmetode for hoved X.Z -motor

Synkroniseringsbånd / direkte forbindelse / direkte forbindelse

15

X.Z Motorflange/stop

mm

130/110

16

Optiske maskine -dimensioner (længde, bredde, højde)

mm

1875*1021*1263

17

Vægt

 ton

Ca. 1,8 t

Indeholder ikke det indre og det ydre dækningsværktøjstårn spindel

18

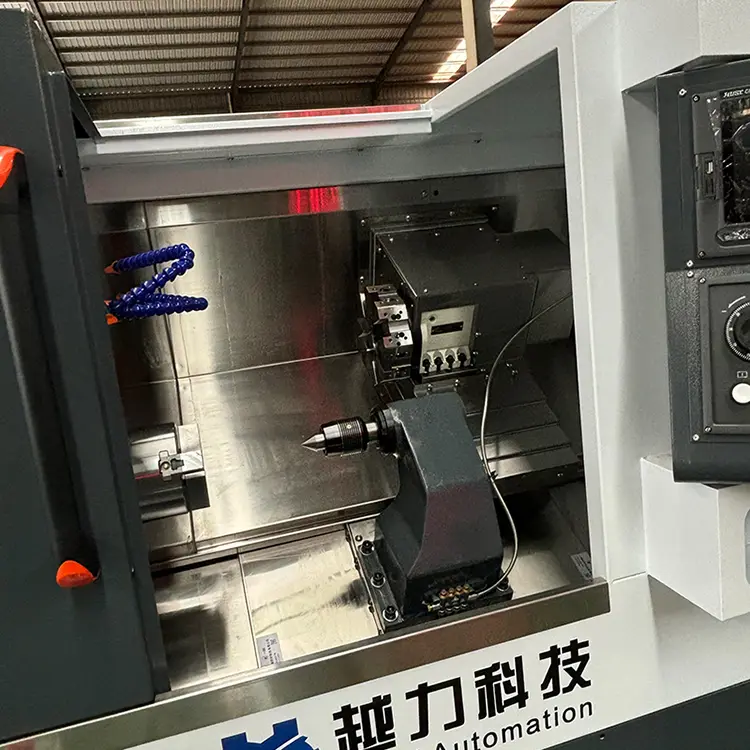

Metode til knivbelastning

63 Servo -tårn

19

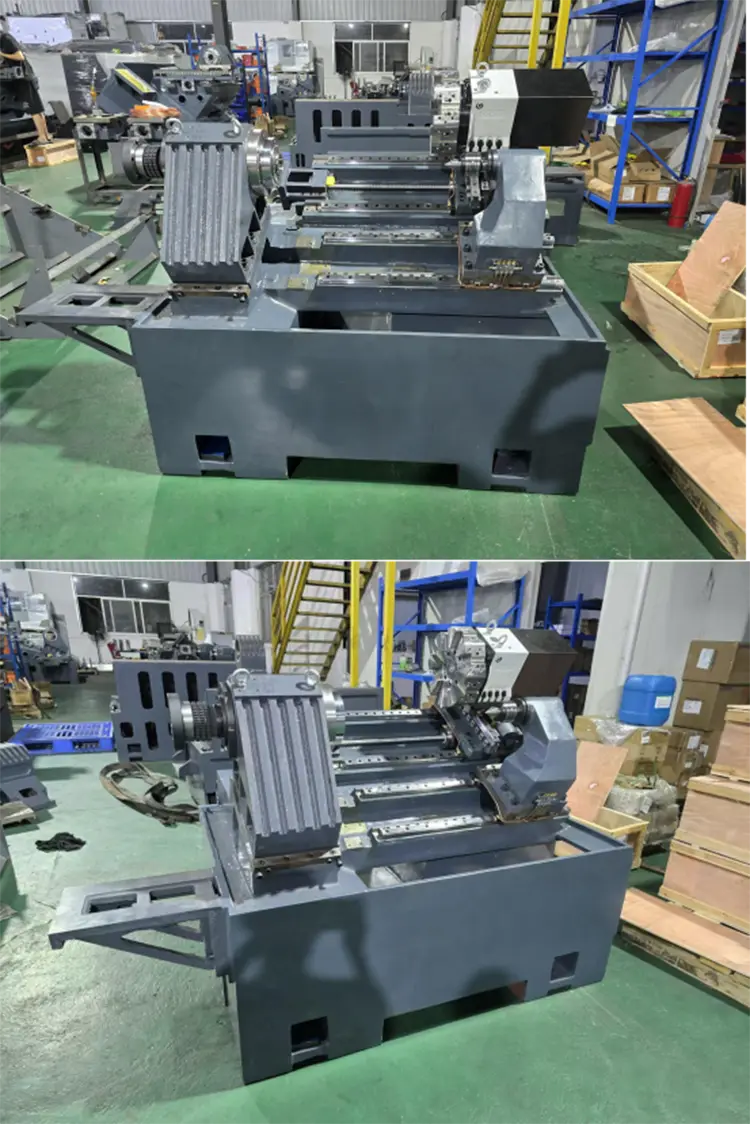

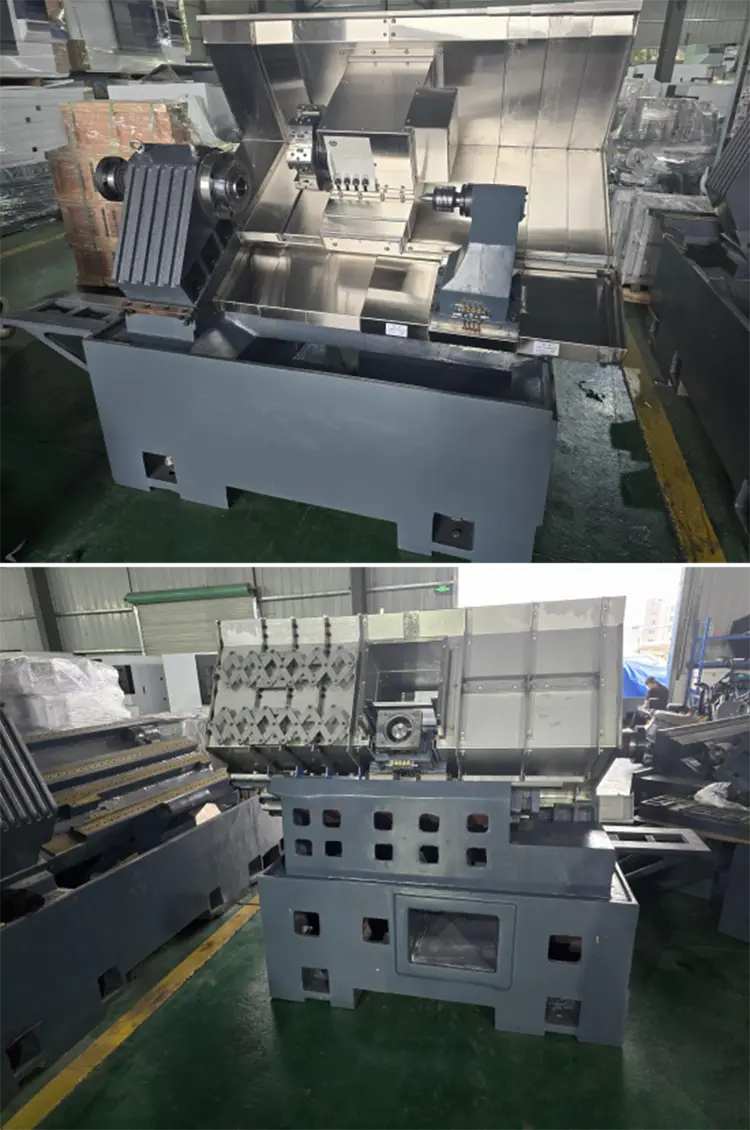

Sengenes form og hældning

Sengen vippes ved 30 grader

20

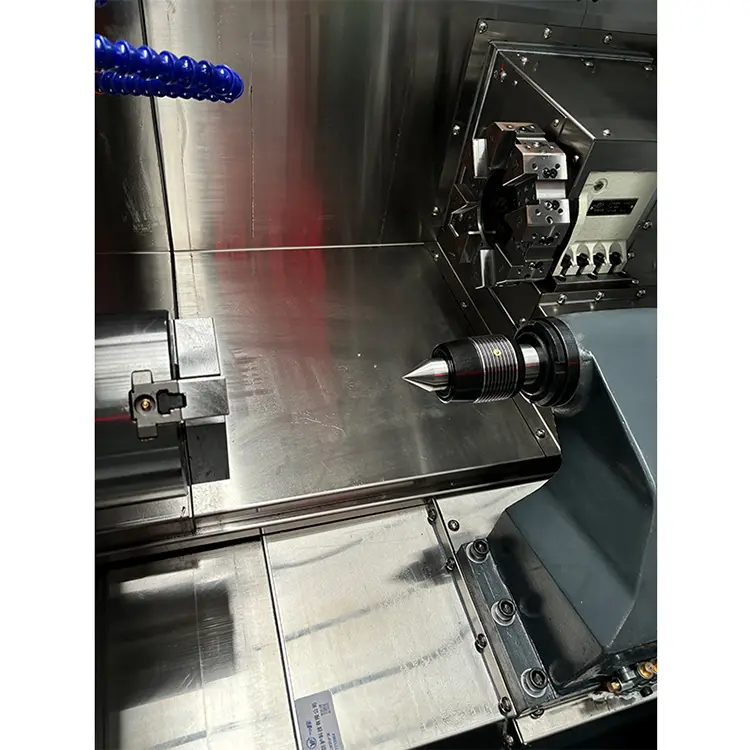

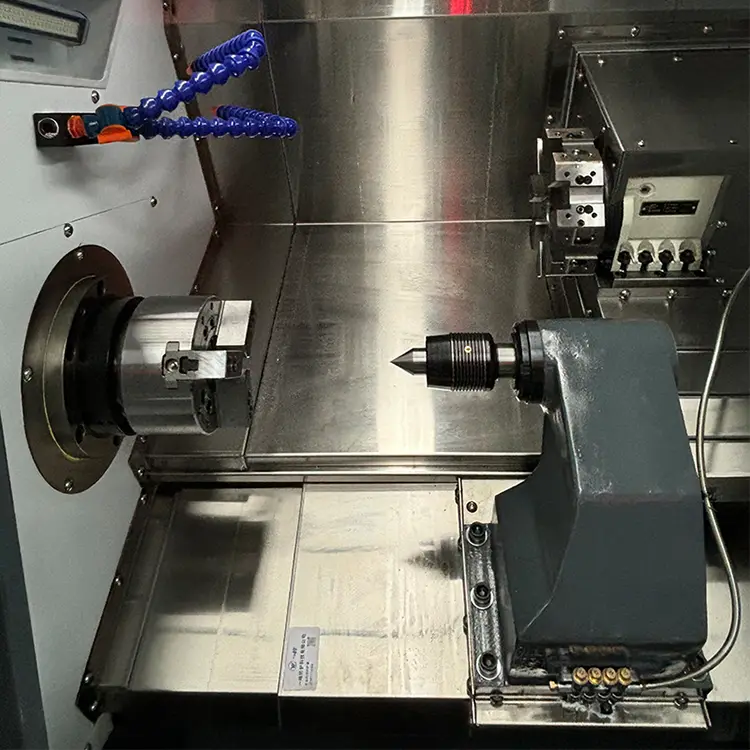

Halerat

Wire Rod Tail Seat

21

Tailseat fremdrivningsmetode

 Hydraulisk foder

22

Rejseplads

500

23

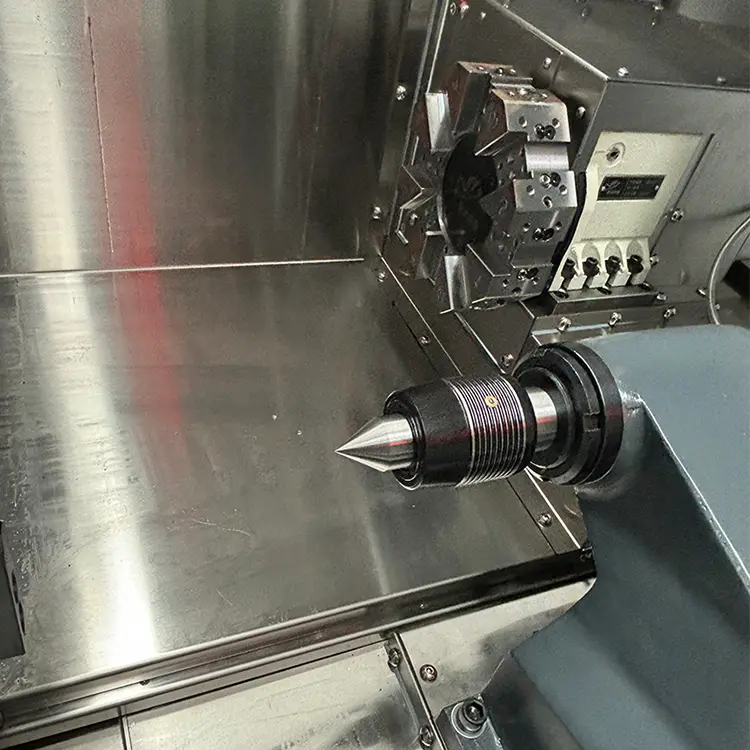

Hale-topmodel

Sparrow 4
