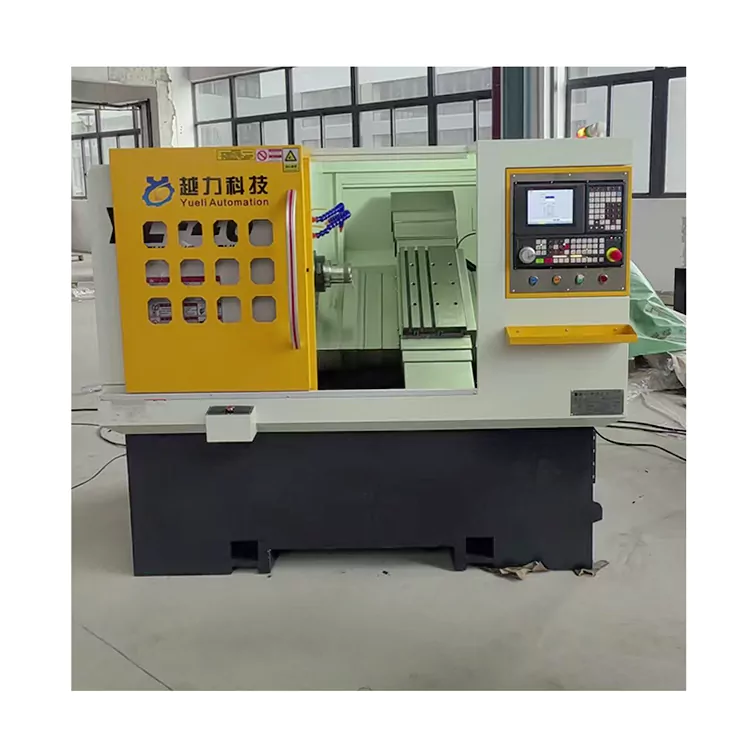

Produkt beskrivelse

Det er velegnet til masseproduktion af kobber, jern, aluminium, rustfri stålstang inden for 35 mm og automatisk masseproduktion af smedningsdele og andre pellets inden for 50 mm. Med et antal patenterede teknologier, såsom høj stivhed og anti-deformationsstruktur, er det velegnet til behandling af produkter med et ensidigt skæremængde inden for 2 mm, præcisionstolerance inden for ± 0,01 mm og finishgrad på 1,6. Meget brugt til opgradering af Hard Rail CNC -drejebænke, Automatiske CAM -drejebænke og hydrauliske drejebænke for at opnå automatiseret produktion for at spare arbejdsomkostninger og forbedre produktkvaliteten.

Projekt	Tekniske parametre	Maksimal værdi
Gennem huldiameter	Phi er 35 mm	Phi er 36 mm
Nøjagtighedstolerance	+/- 0,01 mm
Efterbehandling af finish	1.6 Ra
Den ene side skære beløb	2mm	3mm
Spindelhastighed	3500r/min	4000r/min
Partikelklemningsdiameter	Phi er 40 mm	Phi 50mm
Bearbejdningslængde	230 mm
X-akse slagtilfælde	600 mm
Z-akse slagtilfælde	230 mm
Hurtig skifthastighed	20m/min	30 m/min
Rundkørsel diameter	Phi 350 mm
Midt i værktøjets hvile er høj	40 mm
Afslut længde med buttress	120 mm
Square Knife -specifikationer	16mm
	Mekanisk speci	fications
Specifikationer	Parametre	Brand

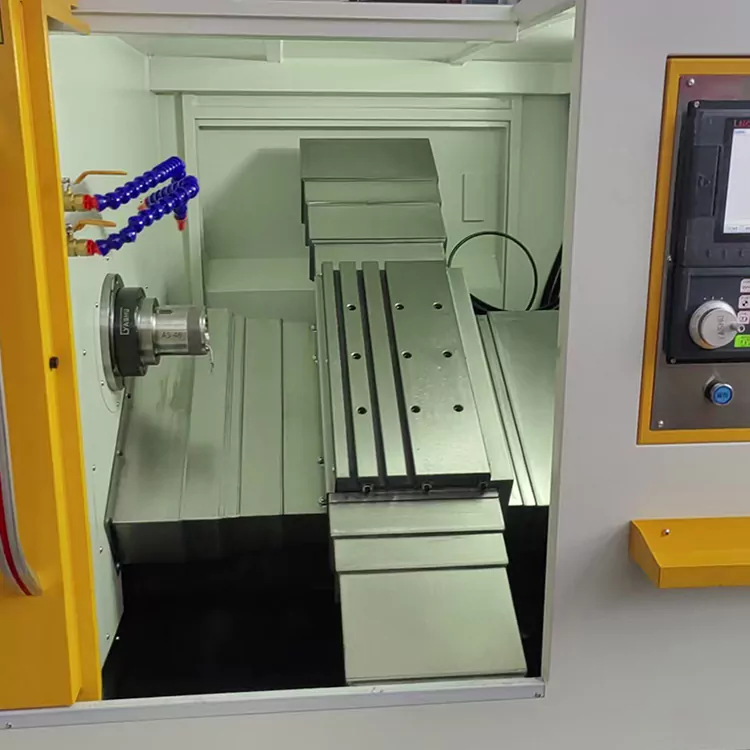

Bedform	30 ° skrå seng
Skæreform	Rækkniv
Vejledningsformular	25 lineær guide	Taiwan
Skruestang	25 kugleslibning Præcisionskvalitet	Taiwan
Spindelenhed	Hjemmelavet højhastighed parret bærende enhed spindel	Wuxi to-akse (leje)
Spindel næseform	A2-4
Baseform	Tungt ani-deformation patentstativ	Selvudviklet
Jord til spindelcenterhøjde	1080mm
