Boring og tappemaskine

Som en af den professionelle producent i Kina vil Yueli gerne give dig boring og tappemaskine. Og vi vil tilbyde dig den bedste service efter salg og rettidig levering.

Model:LY-650

Send forespørgsel

Produkt beskrivelse

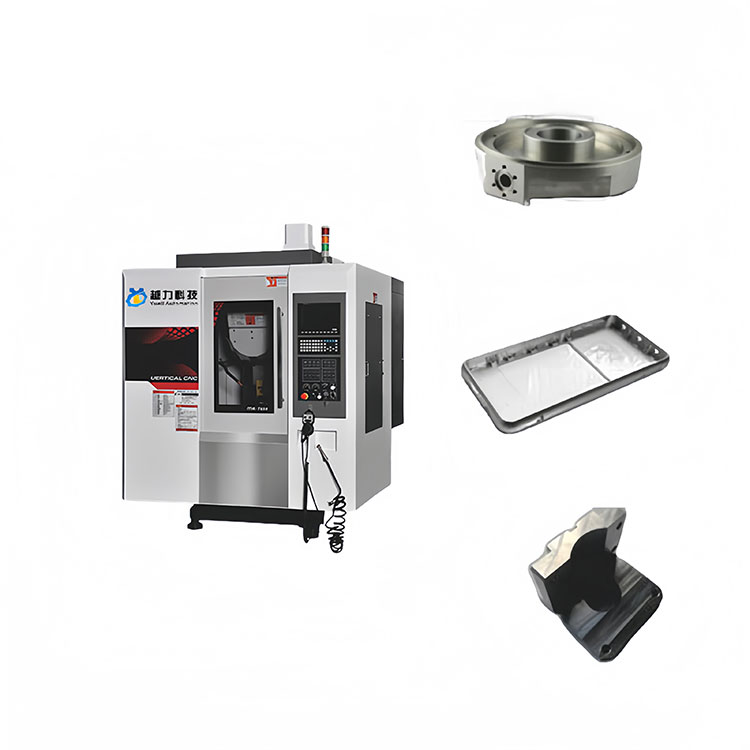

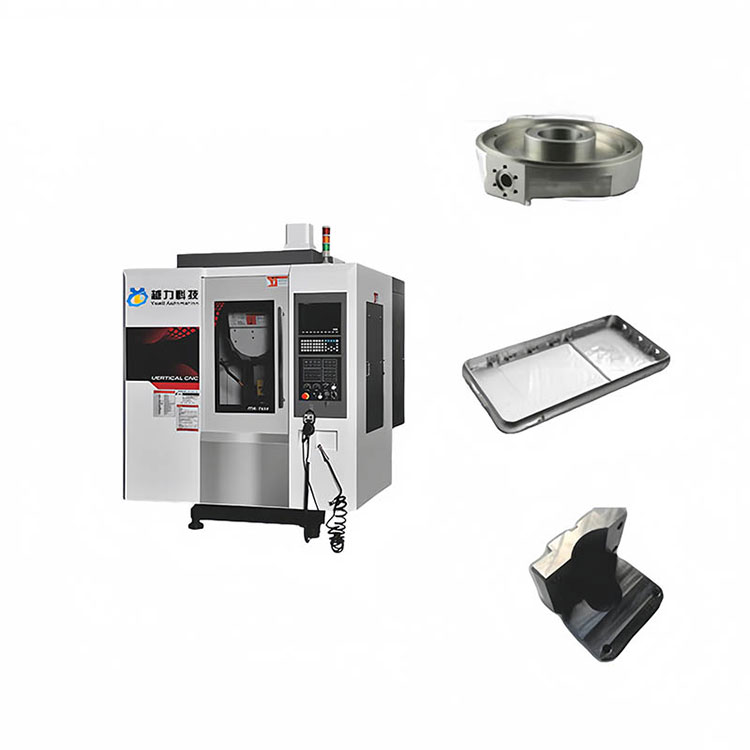

LY-650 boring og tappemaskine

Yueli, en velrenommeret producent i Kina, er villig til at tilbyde dig boring og tappemaskine. Vi lover at give dig det bedste support efter salg og hurtig levering. Drilling And Tapping Machine

Produktintroduktion:

Funktionsoversigt:

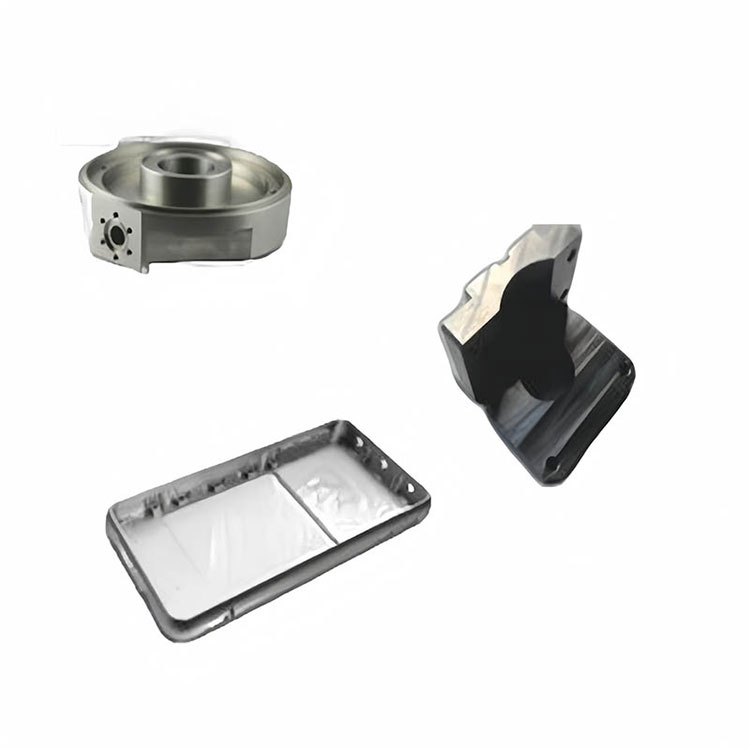

Specialiseret til små porøse dele og produkter til behandling. Det er velegnet til behandling af mobiltelefondele, kommunikationsudstyr, rumfart, bil lokomotiver, instrumenter og meter, let industri og tekstil, elektroniske apparater og maskinerproduktion samt kobber, aluminiumselektroder og andre behandlingsindustrier;

Hovedstrukturen er lavet af støbejern med høj styrke, og efter stresslindring og naturlig aldringsbehandling er nøjagtigheden af sengen holdbar og stabil, lang tid ingen deformation;

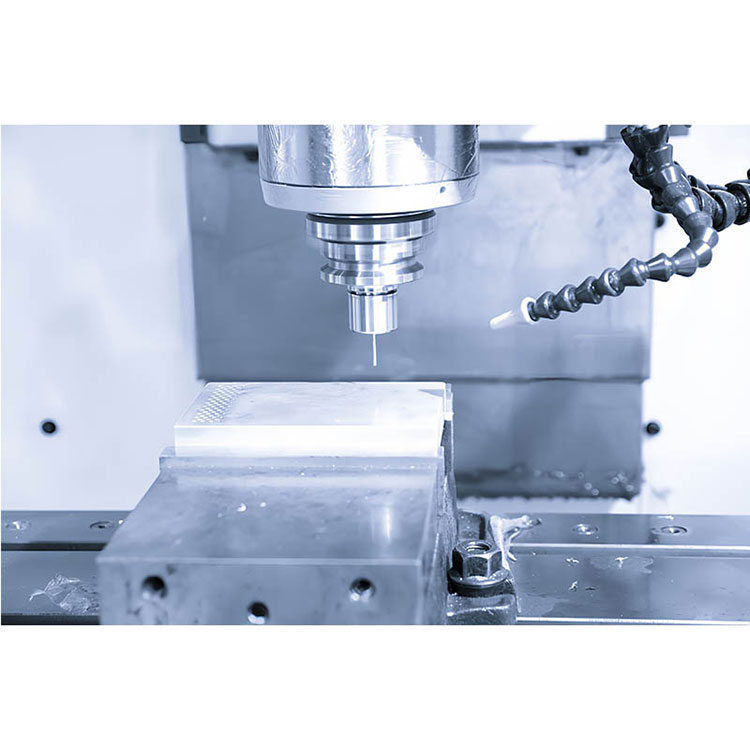

Vedtage høj præcision lige kryds spindel for at realisere højhastighedsbearbejdning af arbejdsemne; Brug af olietemperaturkølingsmaskinsystem kan reducere temperaturstigningen forårsaget af højhastighedsrotation af spindlen, effektivt forbedre den termiske forlængelse af spindlen og forbedre bearbejdningsnøjagtigheden;

Klemningsværktøjsbutikken bruges til at forbedre værktøjsændringshastigheden og nøjagtigheden af værktøjsmaskinens værktøj, og værktøjsbutikskapaciteten er 16 eller 21 stykker;

Fuselage Base vedtager det bageste skrå strukturdesign, som er let at rengøre affaldet inde i værktøjet;

Den strukturelle design af den høje søjle øger afstanden mellem næsenens ende af spindlen og arbejdsbænken, som er mere velegnet til installation og påføring af de fjerde skaftkomponenter og gør behandlingsområdet bredere.

Spor smøring automatisk olie, intermitterende timing kvantitativ kontrol af olieinjektion, varig smøring af bevægelige dele;

Referencespecifikation

Mekanisk parameter	enhed	T650	T850	T1000	T1200
Triaksial rejse	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
Tabelstørrelse	mm	650x475	1000x500	1300x550	1100x500
T-slot	mm	5-18x80	4-16x100	5-18x80	5-18x100
Maksimal lejekapacitet på bordet	kg	300	500	600	700
Afstand fra spindelenden ansigt til arbejdsoverfladen	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
Afstand fra spindelcentret til søjle guide jernbane	mm	541	580	580	605
X Axis jernbanespecifikationer	mm	35	35	35	30
Y-akse jernbanespecifikationer	mm	30	35	35	35
Z Axis jernbanespecifikationer	mm	35	35	35	35
X/Y/Z Skruespecifikationer	mm	32x16	36x16	36x16	36x16
Spindelspecifikation		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Maksimal spindelhastighed	RPM	20000	20000	20000	20000
Spindelkraft	KW	5.5	5.5	5.5	7.5
X/å/z Tre-akset motorkraft	KW	1,5/1,5/3	2/2/3	2/2/3	2/2/3
X/å/z Hurtig maksimal hastighed	m/min	48	48	48	48
X/å/z Maksimal skærehastighed	mm/min	10000	10000	10000	10000
Tre-akset positioneringsnøjagtighed	mm	± 0,003/300	± 0,003/300	± 0,003/300	± 0,003/300
Tre akse gentagen positioneringsnøjagtighed	mm	± 0,002/300	± 0,002/300	± 0,002/300	± 0,002/300
Specifikation af lufttryk	Kg/cm2	6-7	6-7	6-7	6-7
Maskinstørrelse	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
Maskinvægt	T	3.2	4.5	5.3	6.5

En række CNC -systemindstillinger

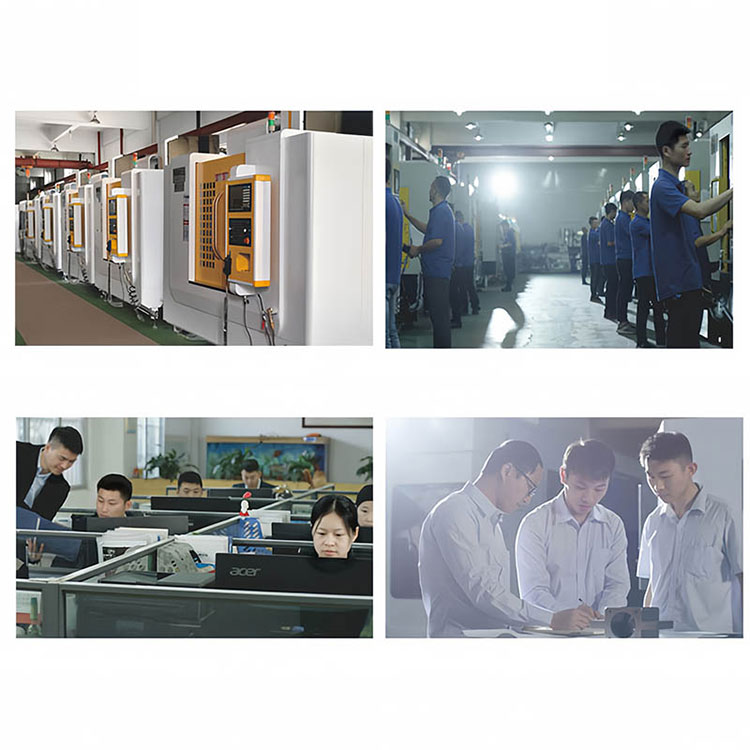

Virksomhedsstyrke

Drilling And Tapping Machine

Produktionsproces

1, støbejern ved høje temperaturovn og aldringsbehandling på mere end seks måneder.

2, streng monteringsproces (jernbanesamling, blyskrueenhed, lejemontering osv.).

3, udsøgt skrabningsteknologi (motorskraber, spindelenden skraber, kolonneinstallationsoverfladeskabler).

4, videnskabelig produktion, sporbarhed af hele processen med kvalitetskontrolsystem.

Drilling And Tapping Machine

Kvalitetssikringssystem

1. Ved detektering af tonehøjdefejlen kan retfærdigheden af den lineære aksevejledningskinne i XX- og YY -retninger testes på samme tid.

2, sørg for bearbejdning og samlingsnøjagtighed for hver del af værktøjet til værktøjet. Den formelle placeringsnøjagtighed og gentagen placeringsnøjagtighed af maskinværktøjet måles.

3, hele maskinen registrerer nøjagtigheden af den lodrette grad af spindlen og bordplanet, og nøjagtigheden er påkrævet for at sikre inden for 0,01 mm.

4. lodretheden af Z-Axis Guide Rail and Workbench detekteres af hele maskinen, og nøjagtigheden er garanteret inden for 0,01 mm.

5. Maskinen registrerer lodretheden af XY Axis Guide Rail, der kræver nøjagtighed inden for 0,005 mm.
